Obciążenie wiatrem konstrukcji otwartych

Pomocne pytania i odpowiedzi

  • Często zadawane pytania (FAQs)

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Jak przyłożyć obciążenie wiatrem na pręty otwartych konstrukcji?

Odpowiedź

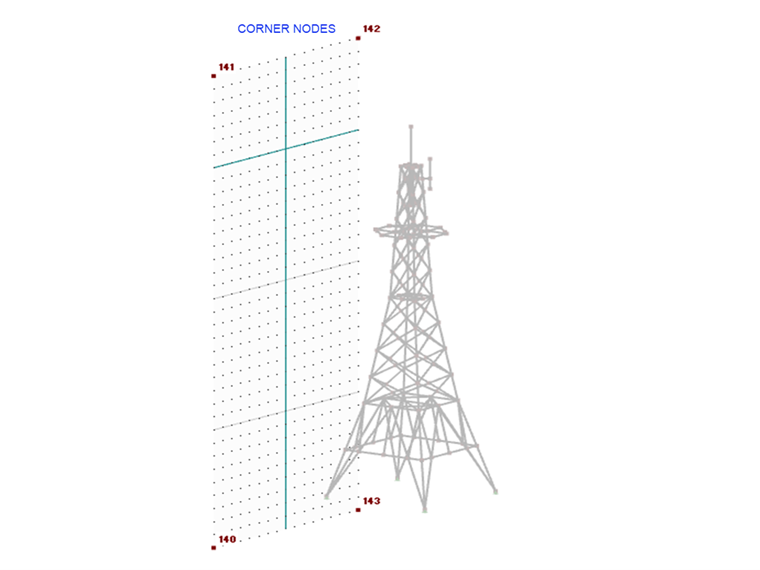

1. Zdefiniuj płaszczyznę, która zostanie wykorzystana do przyłożenia obciążenia wiatrem. Można to zrobić tworząc 4 węzły narożne wokół konstrukcji (zdjęcie 01).

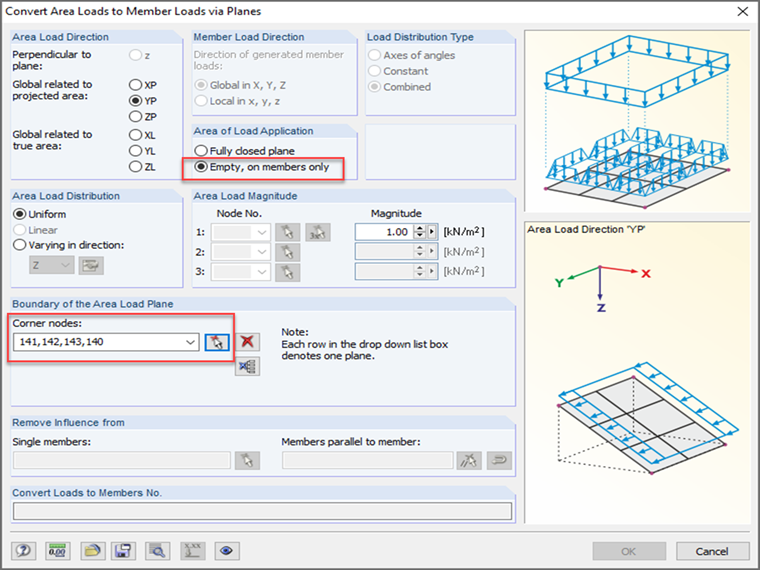

Drugi Przejść do NarzędziaGenerować obciążeniaZ obciążeń powierzchniowych na prętach przy użyciu płaszczyzny . Zdefiniuj kierunek, wielkość i wybierz opcję Pusty, tylko na prętach (zdjęcie 02). Wybierz węzły narożne, które zostały wcześniej utworzone.

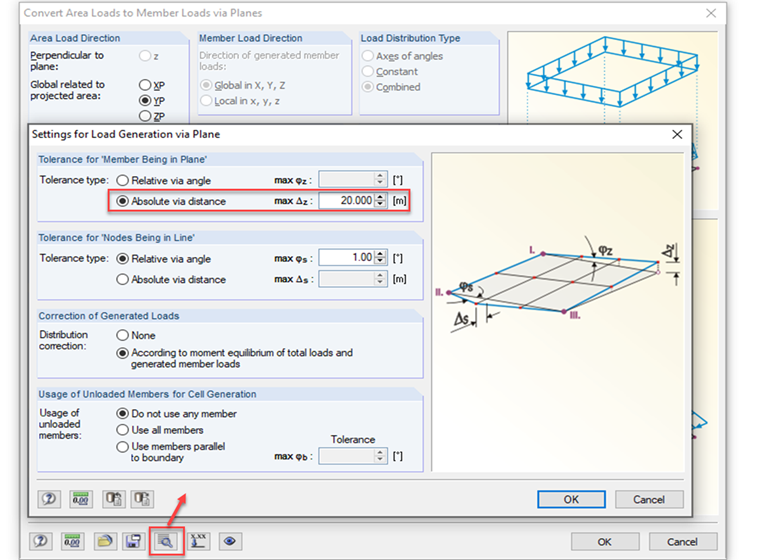

3. Wybierz opcję Ustawienia generowania obciążenia , aby dostosować typ tolerancji. Należy wybrać opcję Bezwzględnie na podstawie odległości i wprowadzić wartość, która pozwoli na uchwycenie całej szerokości/długości konstrukcji (rysunek 03). Kliknij dwukrotnie Ok , aby wyjść.

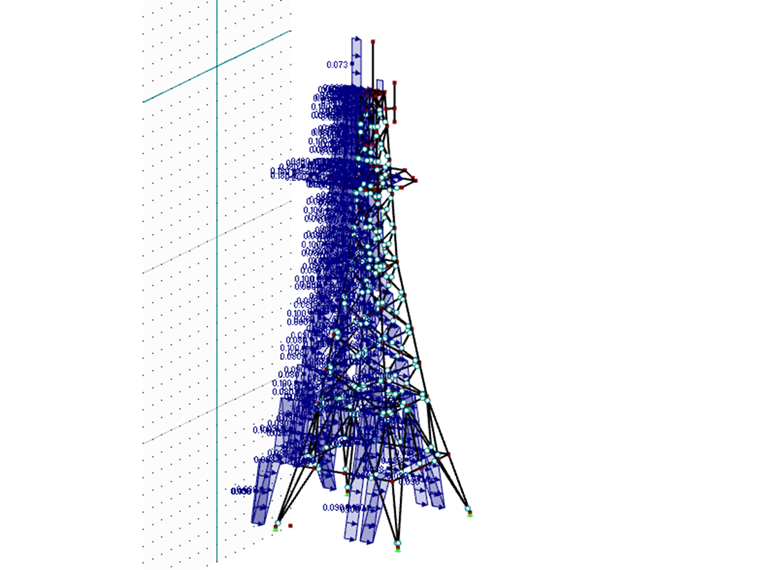

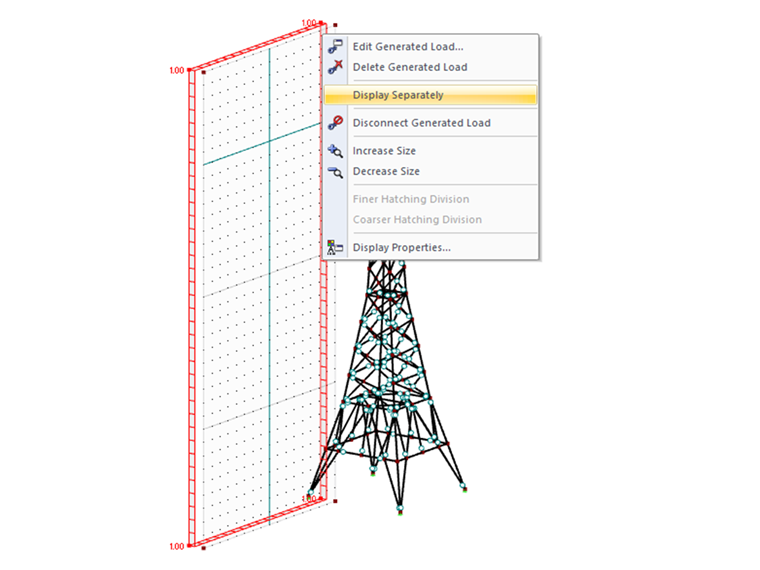

4. Należy kliknąć prawym przyciskiem myszy obciążenie powierzchniowe i wybrać opcję Wyświetlić osobno (Rysunek 04). Obciążenie powierzchniowe jest teraz wyświetlane jako obciążenia prętowe (rysunek 05).

Uwaga: Zastosowane obciążenie opiera się na orientacji pręta.

Słowa kluczowe

Wygenerowane obciążenie Wiatr Obciążenie wiatrem Obciążenie powierzchniowe Konstrukcja otwarta Otwarta wieża Wieża
