Nó de punçoamento inválido

Gostaria de realizar a verificação ao punçoamento numa laje de betão armado. Selecionei um nó e configurei-o para a verificação ao punçoamento. O nó está classificado como inválido. Porquê?

Resposta:

A laje é apoiada diretamente por um apoio articulado, mas as dimensões não são especificadas. Por isso, o programa não pode calcular os valores necessários para a verificação.

As dimensões de apoio podem ser definidas nas propriedades de apoio. Como alternativa, o nó pode ser suportado por um pilar fictício.


FAQ 005214 | Gostaria de realizar a verificação ao punçoamento numa laje de betão armado. Selecionei um nó e configurei-o para a verificação ao punçoamento. O nó está classificado como inválido.

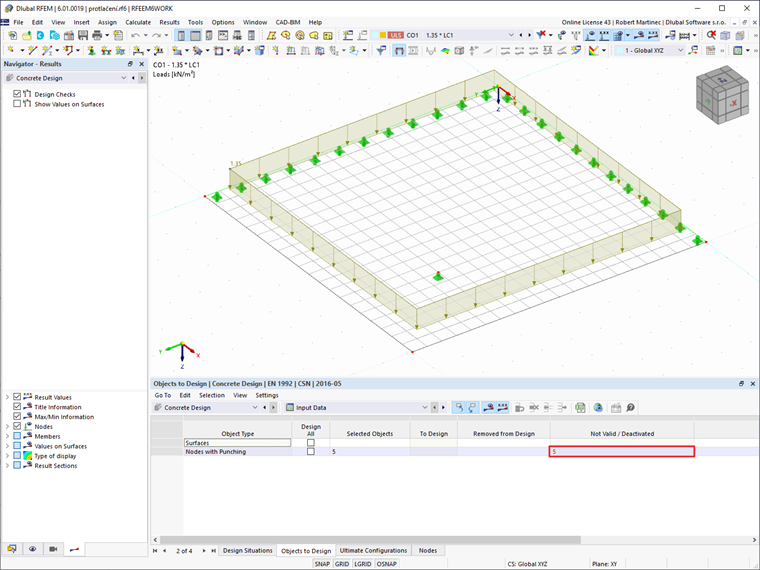

Nó inválido
FAQ 005214 | Gostaria de realizar a verificação ao punçoamento numa laje de betão armado. Selecionei um nó e configurei-o para a verificação ao punçoamento. O nó está classificado como inválido.

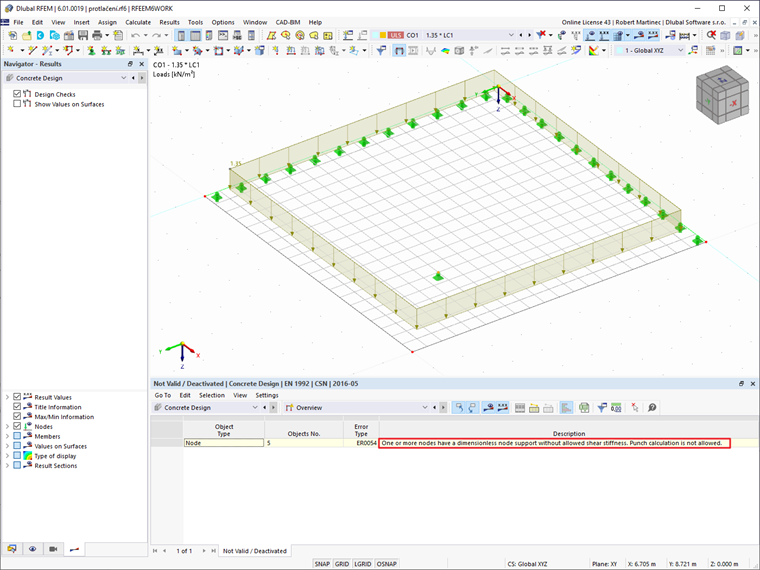

Descrição do erro ER0054
FAQ 005214 | Gostaria de realizar a verificação ao punçoamento numa laje de betão armado. Selecionei um nó e configurei-o para a verificação ao punçoamento. O nó está classificado como inválido.

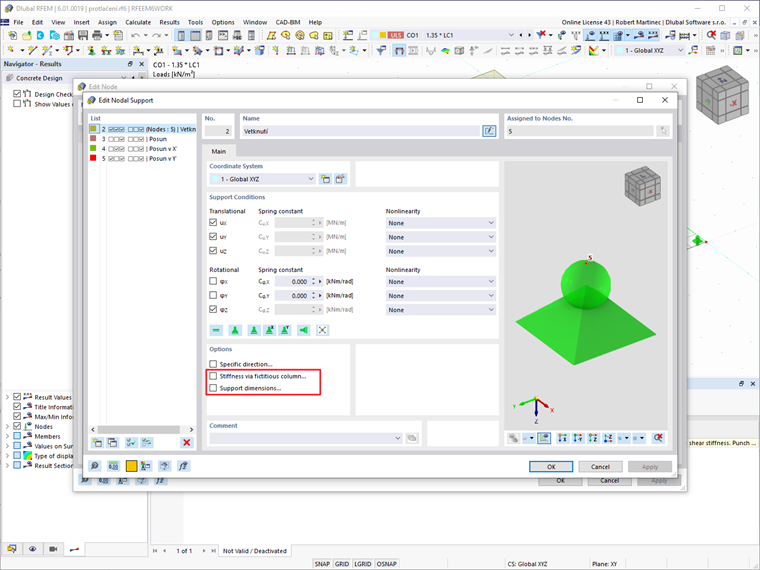

Rigidez através de pilar fictício... e Dimensões do apoio...
