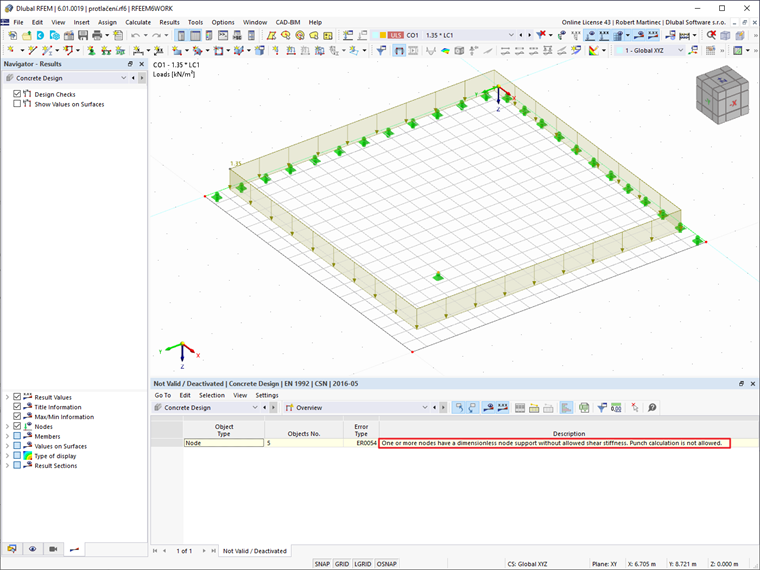

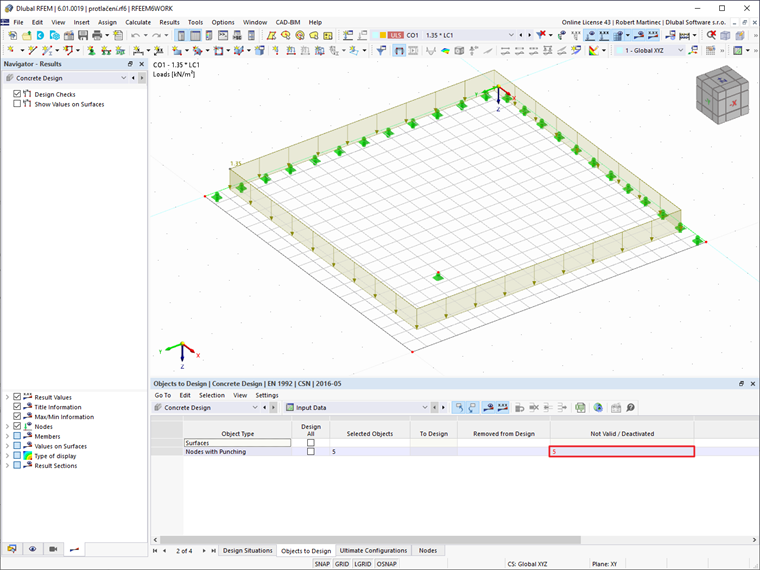

Je souhaite calculer la résistance au poinçonnement d’une dalle en béton armé. J’ai sélectionné un nœud et je l’ai défini pour la vérification de la résistance au poinçonnement. Le nœud est indiqué comme non valide. Pourquoi ?

Q: Je souhaite calculer la résistance au poinçonnement d’une dalle en béton armé. J’ai sélectionné un nœud et je l’ai défini pour la vérification de la résistance au poinçonnement. Le nœud est indiqué comme non valide. Pourquoi ?

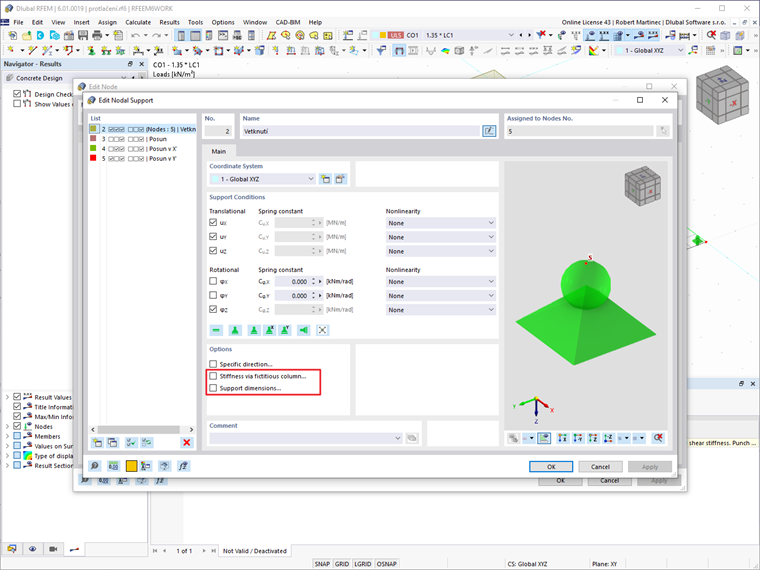

La dalle est supportée directement par un appui articulé, mais ses dimensions ne sont pas spécifiées. Par conséquent, le logiciel ne peut pas calculer les valeurs requises pour la vérification.Les dimensions de l’appui peuvent être définies dans les propriétés d’appui. Le nœud peut également être supporté par un poteau fictif.

Question

Je souhaite calculer la r&#233;sistance au poin&#231;onnement d’une dalle en b&#233;ton arm&#233;. J’ai s&#233;lectionn&#233; un nœud et je l’ai d&#233;fini pour la v&#233;rification de la r&#233;sistance au poin&#231;onnement. Le nœud est indiqu&#233; comme non valide. Pourquoi&nbsp;?

Accepted Answer

La dalle est support&#233;e directement par un appui articul&#233;, mais ses dimensions ne sont pas sp&#233;cifi&#233;es. Par cons&#233;quent, le logiciel ne peut pas calculer les valeurs requises pour la v&#233;rification.Les dimensions de l’appui peuvent &#234;tre d&#233;finies dans les propri&#233;t&#233;s d’appui. Le nœud peut &#233;galement &#234;tre support&#233; par un poteau fictif.

Nœud de poinçonnement non valide

Je souhaite calculer la résistance au poinçonnement d’une dalle en béton armé. J’ai sélectionné un nœud et je l’ai défini pour la vérification de la résistance au poinçonnement. Le nœud est indiqué comme non valide. Pourquoi ?
