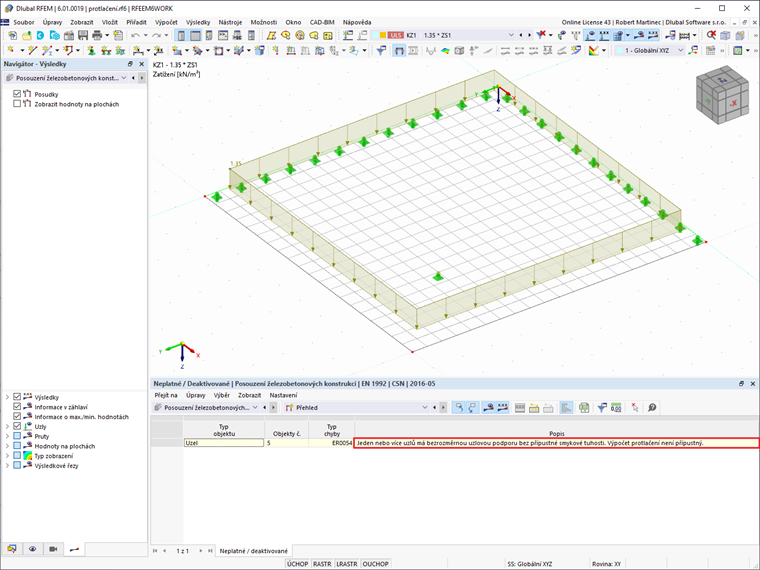

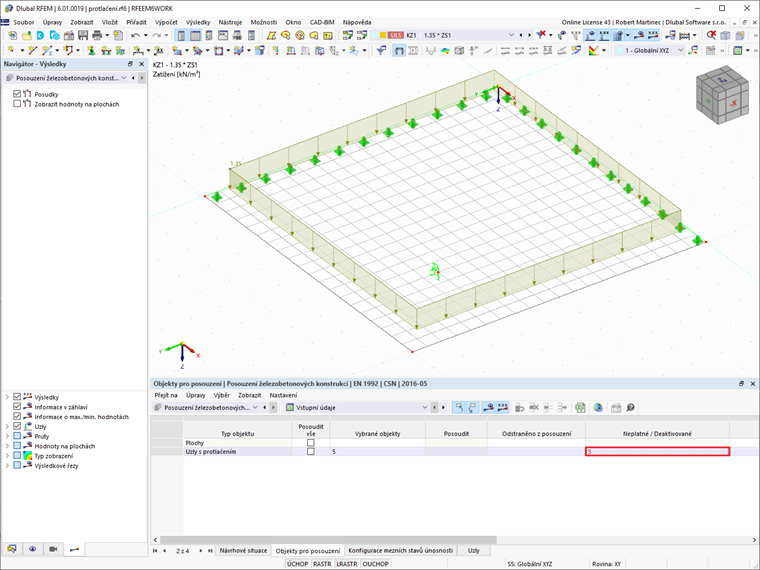

Chtěl bych posoudit železobetonovou desku na protlačení. Vybral jsem uzel a nastavil jej k posouzení na protlačení. Uzel je vyhodnocen jako neplatný. Proč?

Q: Chtěl bych posoudit železobetonovou desku na protlačení. Vybral jsem uzel a nastavil jej k posouzení na protlačení. Uzel je vyhodnocen jako neplatný. Proč?

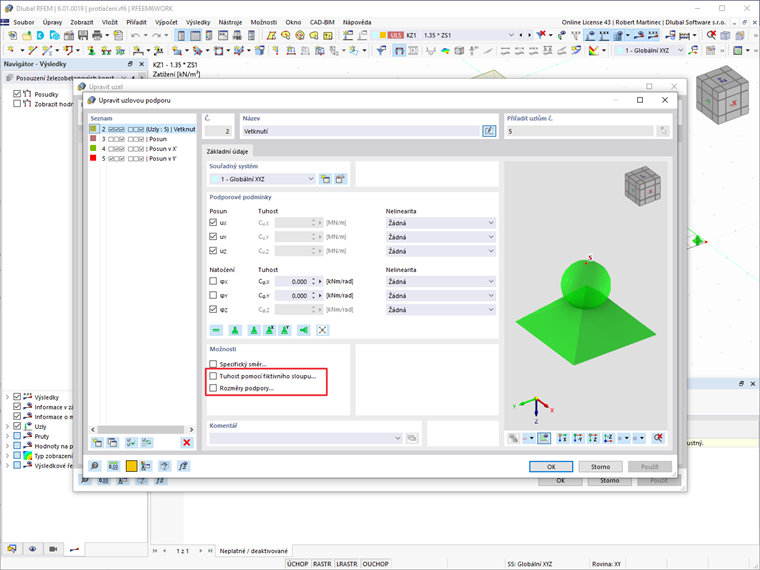

Deska je podepřena přímo kloubovou podporou, ale není zadán její rozměr. Program proto nemůže spočítat hodnoty nutné k posouzení.Rozměry podpory lze zadat ve vlastnostech podpory. Alternativně lze uzel podepřít pomocí fiktivního sloupu.

Question

Chtěl bych posoudit železobetonovou desku na protlačen&#237;. Vybral jsem uzel a nastavil jej k posouzen&#237; na protlačen&#237;. Uzel je vyhodnocen jako neplatn&#253;. Proč?

Accepted Answer

Deska je podepřena př&#237;mo kloubovou podporou, ale nen&#237; zad&#225;n jej&#237; rozměr. Program proto nemůže spoč&#237;tat hodnoty nutn&#233; k posouzen&#237;.Rozměry podpory lze zadat ve vlastnostech podpory. Alternativně lze uzel podepř&#237;t pomoc&#237; fiktivn&#237;ho sloupu.
