Nieprawidłowy węzeł przebicia

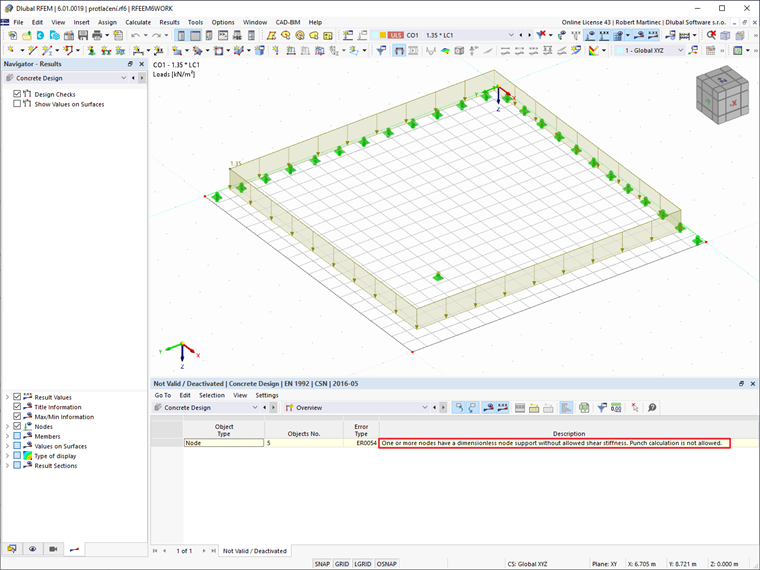

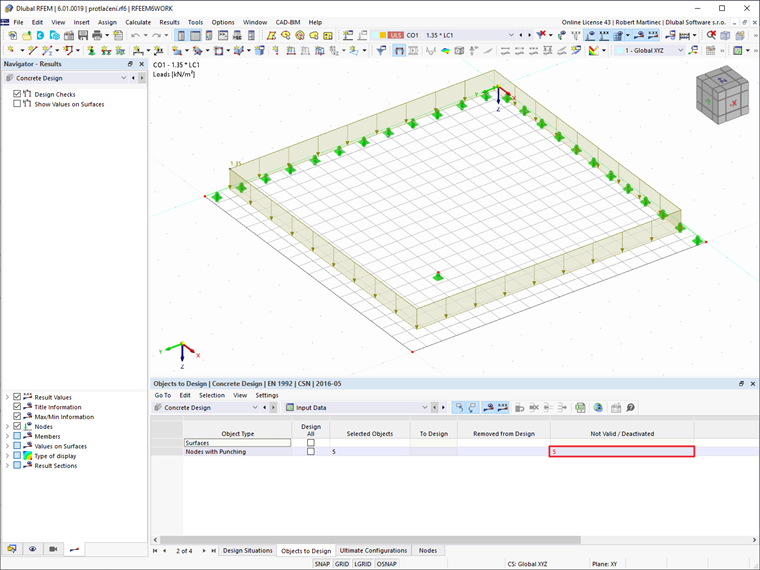

Chciałbym przeprowadzić wymiarowanie płyty żelbetowej na przebicie. Vybral jsem uzel a nastavil jej k posouzení na protlačení. Uzel je vyhodnocen jako neplatný. Jaki jest tego powód?

Odpowiedź:

Płyta jest podparta bezpośrednio na podporze przegubowej, ale jej wymiar nie jest określony. Program proto nemůže spočítat hodnoty nutné k posouzení.

Rozměry podpory lze zadat ve vlastnostech podpory. Alternativně lze uzel podepřít pomocí fiktivního sloupu.

FAQ 005214 | Chciałbym przeprowadzić obliczenia płyty żelbetowej na przebicie. Wybrałem węzeł i ustawiłem go do obliczeń na przebicie. Węzeł został sklasyfikowany jako nieprawidłowy.
Nieprawidłowy węzeł
FAQ 005214 | Chciałbym przeprowadzić obliczenia płyty żelbetowej na przebicie. Wybrałem węzeł i ustawiłem go do obliczeń na przebicie. Węzeł został sklasyfikowany jako nieprawidłowy.
Opis błędu ER0054
FAQ 005214 | Chciałbym przeprowadzić obliczenia płyty żelbetowej na przebicie. Wybrałem węzeł i ustawiłem go do obliczeń na przebicie. Węzeł został sklasyfikowany jako nieprawidłowy.
Sztywność za pomocą fikcyjnego słupa... i wymiary podpory ...
