RWIND 2 em um MAC

O RWIND 2 e o RFEM 6 podem agora ser utilizados para calcular cargas de vento a partir das pressões do vento medidas experimentalmente em superfícies. Basicamente, estão disponíveis dois métodos de interpolação para distribuir as pressões medidas em pontos isolados ao longo das superfícies. A distribuição de pressão desejada pode ser alcançada utilizando o método e a configuração de parâmetros apropriados.

Criar um exemplo de validação para a dinâmica dos fluidos computacional (CFD) é um passo crítico para garantir a precisão e a fiabilidade dos resultados da simulação. Este processo envolve comparar os resultados de simulações CFD com dados experimentais ou analíticos de cenários do mundo real. O objetivo é determinar se o modelo CFD consegue replicar fiavelmente os fenómenos físicos que se destina a simular. Este guia descreve os passos essenciais no desenvolvimento de um exemplo de validação para uma simulação CFD, desde a seleção de um cenário físico adequado até à análise e comparação dos resultados. Seguindo minuciosamente estes passos, engenheiros e investigadores podem aumentar a fiabilidade dos seus modelos CFD, abrindo caminho para a sua aplicação eficaz em diversas áreas, tais como a aerodinâmica e a análise espacial.

A direção do vento desempenha um papel crucial na formação dos resultados das simulações da dinâmica de fluidos computacional (CFD) e no cálculo estrutural de edifícios e infraestruturas. É um fator determinante para avaliar como as forças do vento interagem com as estruturas, influenciando a distribuição das pressões do vento e, consequentemente, as respostas estruturais. A compreensão do impacto da direção do vento é essencial para o desenvolvimento de projetos que resistam a diferentes forças do vento, garantindo assim a segurança e a durabilidade das estruturas. Dito de uma forma simples, a direção do vento ajuda a ajustar as simulações CFD e a orientar os princípios do dimensionamento estrutural para obter um desempenho e uma resistência ideais contra os efeitos induzidos pelo vento.

Os resultados do RWIND podem ser apresentados diretamente no programa principal. No Navegador – Resultados, selecione o tipo de resultado "Análise de simulação de vento" a partir da lista acima.

Atualmente, estão disponíveis os seguintes resultados referentes à malha de cálculo do RWIND:

• Pressão de superfície
• Coeficiente Cp da superfície
• Distância da parede y+ (fluxo estacionário)

Ir para o vídeo explicativo

Já conhece o editor para controlar os refinamentos de malha? Vai ser muito útil no seu trabalho! Porquê? É fácil. Porque oferece as seguintes opções:

• Visualização gráfica de áreas com refinamentos de malha
• Refinamento de malha de zonas
• Desativação do refinamento de malha de sólidos 3D padrão com transversão nos correspondentes refinamentos de malha 3D manuais.

Estas opções ajudam-no a formular uma regra adequada para gerar a malha do modelo completo, mesmo para modelos com dimensões incomuns. Utilize o editor para definir com eficácia pequenos detalhes do modelo em grandes edifícios ou áreas da malha detalhadas a jusante do modelo. Vai ficar surpreendido!

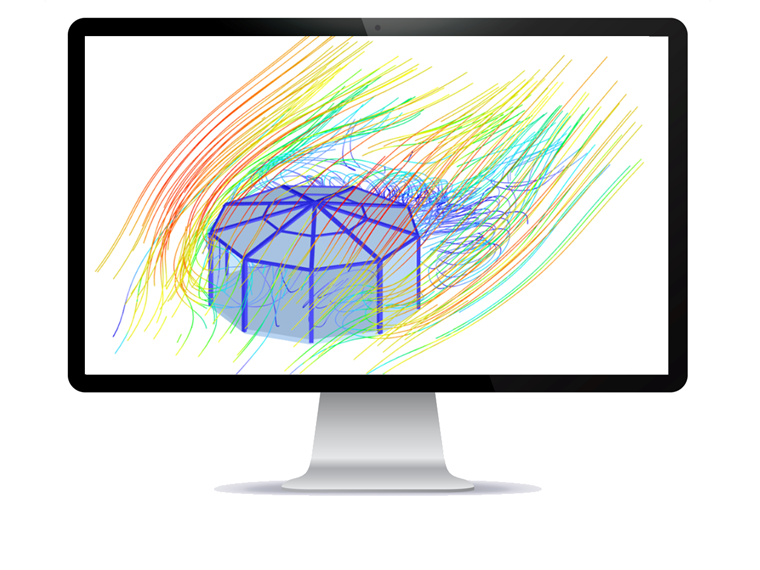

O RWIND Basic utiliza um modelo CFD (Computational Fluid Dynamics) numérico para simular o fluxo de ar em torno dos objetos com a ajuda de um túnel de vento digital. O processo de simulação utiliza o resultado do fluxo em torno do modelo para determinar as cargas de vento específicas que atuam nas superfícies estruturais modeladas.

Uma malha de volumes 3D é responsável pela simulação em si. Para isso, o RWIND Basic gera automaticamente uma malha com base em parâmetros de controlo definidos livremente. Para o cálculo dos fluxos de vento, o RWIND Basic oferece um solucionador estacionário, enquanto o RWIND Pro oferece um solucionador transitório para fluxos turbulentos incompressíveis. As pressões de superfície obtidas a partir dos resultados do fluxo são extrapoladas para o modelo para cada intervalo de tempo.
