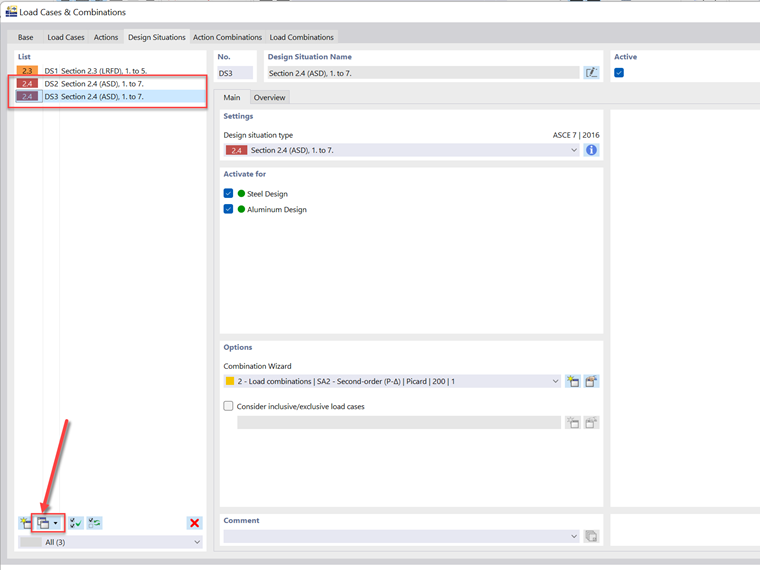

Para realizar a verificação de acordo com a ASD, pode criar uma cópia da situação de dimensionamento ASD existente.

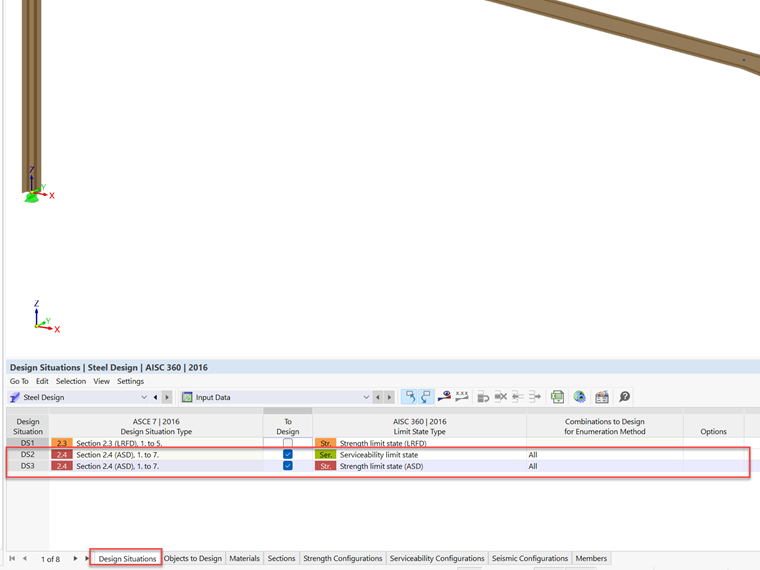

No separador "Situações de dimensionamento" do módulo de dimensionamento selecionado, pode configurar a tabela conforme a seguir: o LRFD é desativado e as duas situações de dimensionamento ASD são definidas com o estado limite ASD assim como o estado limite de utilização.
O Eng. Bacon é responsável pelas formações para clientes, apoio técnico e desenvolvimento de programas para o mercado norte-americano.
