Navegação para a caixa de diálogo "Nova articulação de barra"
Para ligar uma barra como articulada no RFEM 6 ou no RSTAB 9, tem de definir primeiro uma articulação de barra. Pode abrir a caixa de diálogo "Nova articulação de barra" através da barra de menus, do navegador, da tabela ou através da caixa de diálogo "Editar barra". O vídeo seguinte mostra as quatro variantes.
Criar uma nova articulação de barra

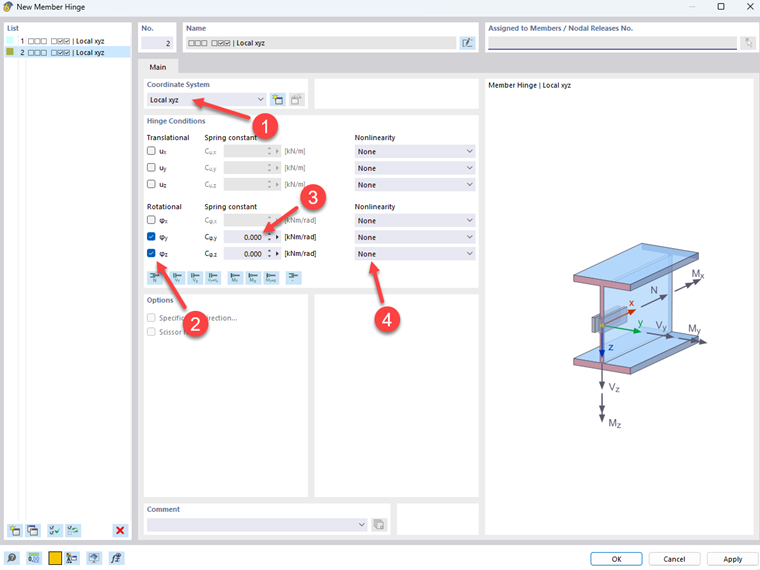

Ao definir uma nova articulação de barra, selecione primeiro o seu sistema de coordenadas de referência. Ao selecionar as Condições da articulação, liberta o correspondente grau de liberdade. Na imagem abaixo, a articulação de barra foi definida, por exemplo, de tal forma que é possível uma rotação livre em torno dos eixos locais y e z da barra. Além disso, pode definir as constantes de mola e as não linearidades.
Pode encontrar mais informações sobre como definir uma articulação de extremidade de barra no manual online para o RFEM 6/RSTAB 9.
Manual online do RFEM 6 – Articulações de barras
Unir a extremidade da barra de forma flexível

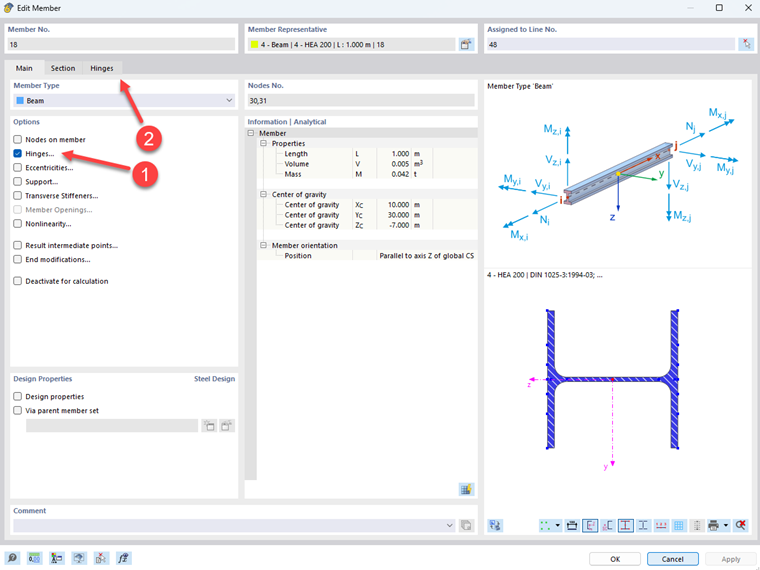

Na caixa de diálogo "Editar barra", pode definir articulações de barra para as barras selecionadas. Para isso, selecione a opção "Articulações" no separador "Geral".

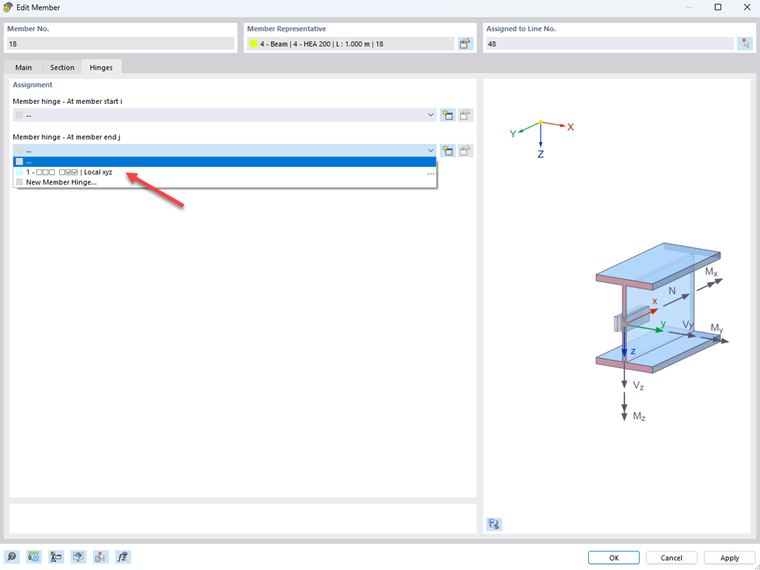

No separador "Articulações", podemos selecionar as articulações de extremidade de barra definidas anteriormente de forma separada para as duas extremidades de barra.
