Zadání kloubu na konci prutu

Q: Jak mohu kloubově připojit prut k uzlu?

Navigace k dialogu "Nový kloub na konci prutu"Pro připojení prutu jako kloubu v programu RFEM 6 nebo RSTAB 9 je třeba nejdříve definovat kloub na konci prutu. Dialog "Nový kloub na konci prutu" lze otevřít buď z hlavní nabídky, z navigátoru, z tabulky nebo z dialogu "Upravit prut". Následující video ukazuje všechny čtyři varianty.Vytvoření nového kloubu na konci prutuPři zadávání nového kloubu na konci prutu je třeba nejdříve vybrat správný referenční souřadný systém. Výběrem podmínek uvolnění uvolníme příslušný stupeň volnosti. Na následujícím obrázku je kloub na konci prutu definován například tak, že je možné ho volně natáčet okolo lokální osy prutu y a z. Dále lze definovat konstanty tuhosti a nelinearity. Další informace o zadání kloubu na konci prutu najdete v online manuálu pro RFEM 6 / RSTAB 9Kloubové připojení prutuV dialogu "Upravit prut" je možné pro vybrané pruty definovat klouby na koncích prutů. Za tímto účelem vyberte v záložce "Základní údaje" možnost "Klouby". V záložce "Klouby" je možné vybrat klouby na koncích prutů, které byly definovány samostatně pro oba konce prutu.

Jak mohu kloubově připojit prut k uzlu?

Odpověď:

Navigace k dialogu "Nový kloub na konci prutu"
Pro připojení prutu jako kloubu v programu RFEM 6 nebo RSTAB 9 je třeba nejdříve definovat kloub na konci prutu. Dialog "Nový kloub na konci prutu" lze otevřít buď z hlavní nabídky, z navigátoru, z tabulky nebo z dialogu "Upravit prut". Následující video ukazuje všechny čtyři varianty.

FAQ

FAQ 005470 | Jak mohu kloubově připojit prut k uzlu?

Vytvoření nového kloubu na konci prutu
Při zadávání nového kloubu na konci prutu je třeba nejdříve vybrat správný referenční souřadný systém. Výběrem podmínek uvolnění uvolníme příslušný stupeň volnosti. Na následujícím obrázku je kloub na konci prutu definován například tak, že je možné ho volně natáčet okolo lokální osy prutu y a z. Dále lze definovat konstanty tuhosti a nelinearity.

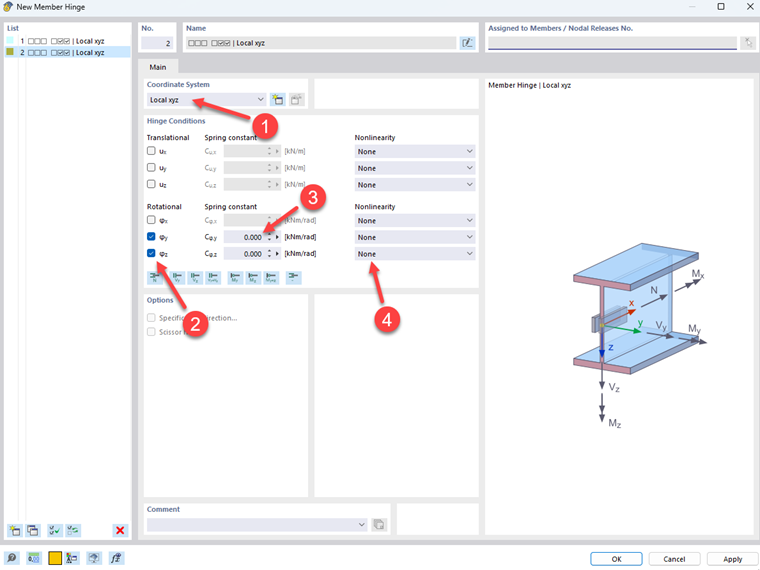

Dialog Nový kloub na konci prutu

Další informace o zadání kloubu na konci prutu najdete v online manuálu pro RFEM 6 / RSTAB 9
RFEM 6 - Online manuál Klouby na koncích prutů

Kloubové připojení prutu
V dialogu "Upravit prut" je možné pro vybrané pruty definovat klouby na koncích prutů. Za tímto účelem vyberte v záložce "Základní údaje" možnost "Klouby".

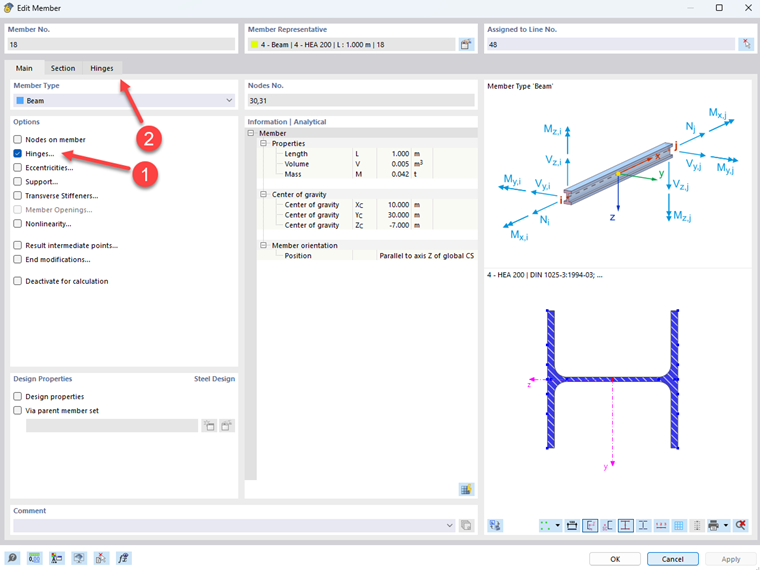

Dialog Upravit prut s klouby

V záložce "Klouby" je možné vybrat klouby na koncích prutů, které byly definovány samostatně pro oba konce prutu.

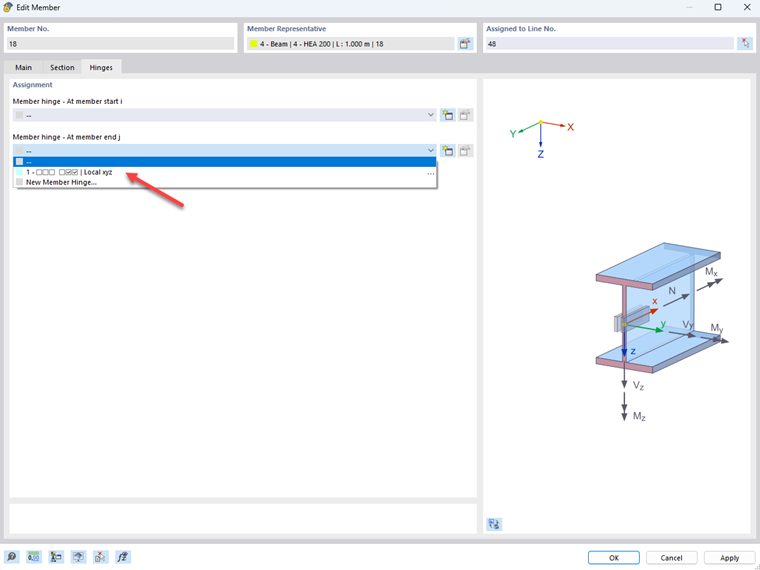

Výběr kloubů na konci prutu v dialogu Upravit prut

Autor

Pan Wanke zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
