Respuesta:
Navegación al cuadro de diálogo 'Nueva articulación en barra'
Para conectar una barra como articulada en RFEM 6 o RSTAB 9, primero tiene que definir una articulación de barra. Puede abrir el cuadro de diálogo "Nueva articulación en barra" utilizando la barra de menú, el navegador, la tabla o el cuadro de diálogo "Editar barra". El siguiente vídeo muestra las cuatro variantes.
Preguntas frecuentes (FAQ)
Crear una nueva articulación en barra

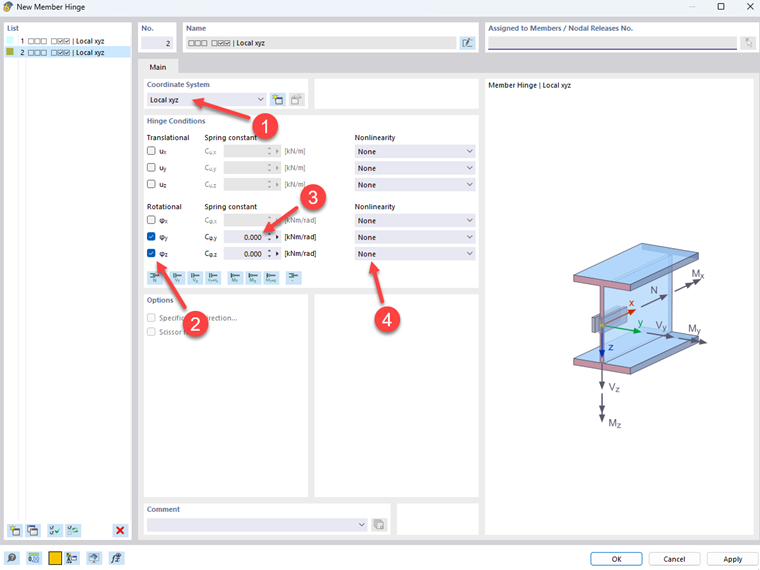

Al definir una nueva articulación en barra, seleccione primero su sistema de coordenadas de referencia. Al seleccionar las Condiciones de articulación, se libera el grado de libertad correspondiente. En la imagen siguiente, la articulación de la barra se ha definido, por ejemplo, de tal manera que es posible un giro libre sobre el eje y y z local de la barra. Además, puede definir constantes elásticas y no linealidades.
Puede encontrar más información sobre la definición de una articulación en el extremo de una barra en el manual en línea de RFEM 6/RSTAB 9
Manual en línea de RFEM 6 – Articulaciones en barra
Conectar el extremo de la barra de forma flexible

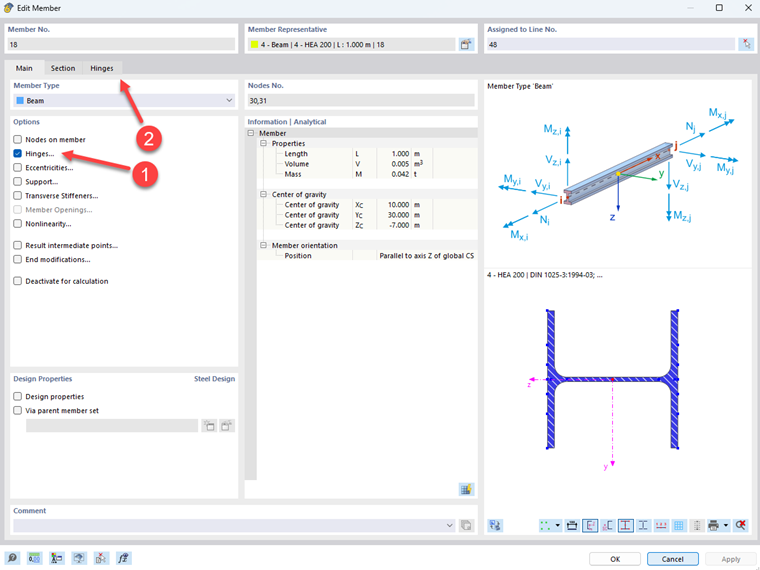

En el cuadro de diálogo "Editar barra", puede definir articulaciones en barra para las barras seleccionadas. Para ello, seleccione la opción "Articulaciones" en la pestaña "Datos principales".

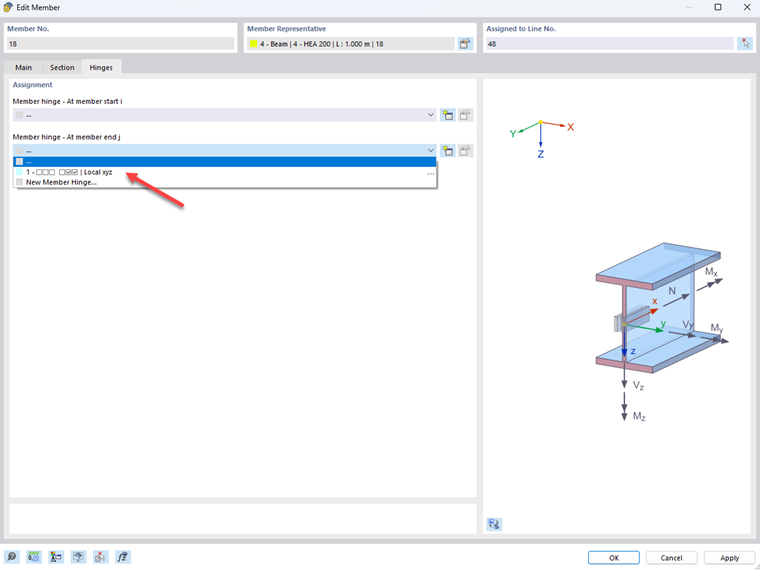

En la pestaña "Articulaciones", puede seleccionar las articulaciones de extremo de barra definidas previamente por separado para ambos extremos de barra.
