Navigateur vers la boîte de dialogue « Nouvelle articulation de barre »
Pour connecter une barre de façon à ce qu'elle soit articulée dans RFEM 6 ou RSTAB 9, vous devez d'abord définir une articulation de barre. Vous pouvez ouvrir la boîte de dialogue « Nouvelle articulation de barre » via la barre de menus, le navigateur, le tableau ou la boîte de dialogue « Modifier la barre ». La vidéo suivante montre les quatre variantes.
Foire aux questions (FAQ)
Créer une nouvelle articulation de barre

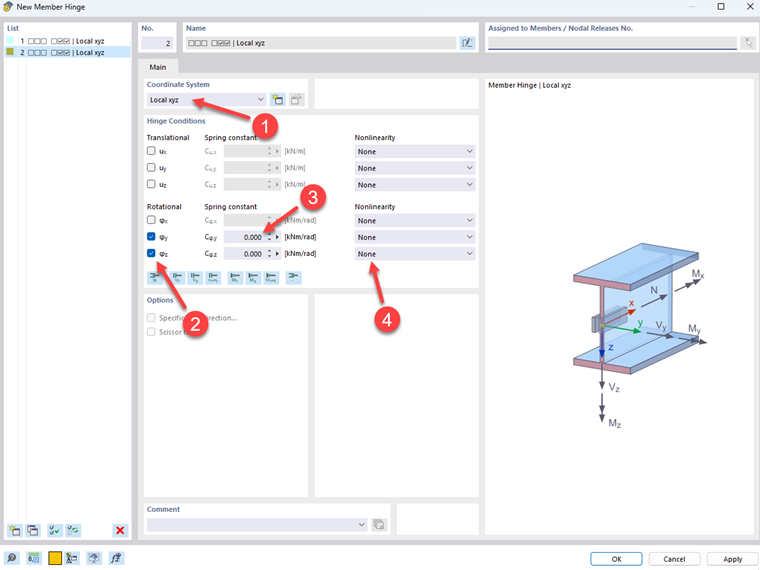

Lorsque vous définissez une nouvelle articulation de barre, sélectionnez d'abord votre système de coordonnées de référence. En sélectionnant les Conditions d'articulation, vous relâchez le degré de liberté correspondant. Dans l'image ci-dessous, l'articulation de barre a été définie, par exemple, de sorte qu'une rotation libre autour des axes locaux y et z de la barre soit possible. Vous pouvez également définir les constantes de ressort et les non-linéarités.
Vous trouverez plus d'informations sur la définition d'une articulation d'extrémité de barre dans le manuel en ligne de RFEM 6/RSTAB 9
RFEM 6 - Manuel en ligne Articulations de barre
Connecter l'extrémité de la barre de manière flexible

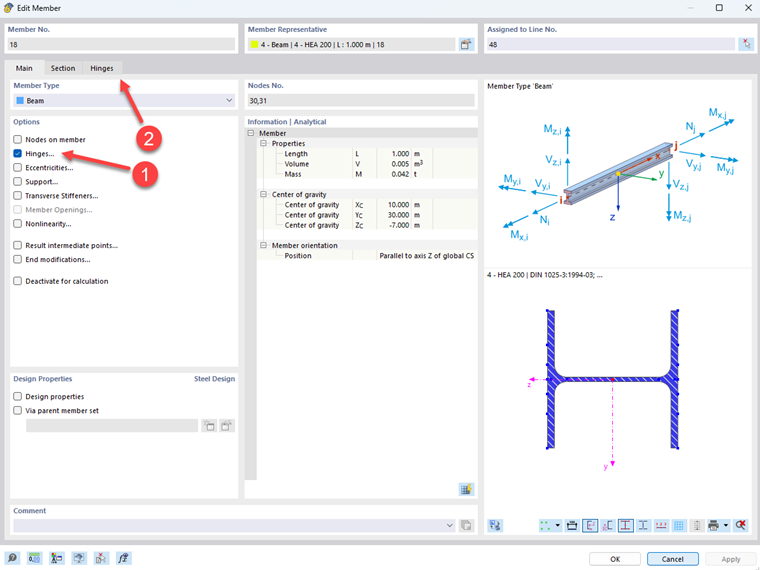

Dans la boîte de dialogue « Modifier la barre », vous pouvez définir des articulations de barre pour les barres sélectionnées. Pour ce faire, sélectionnez « Articulations » dans l'onglet « Général ».

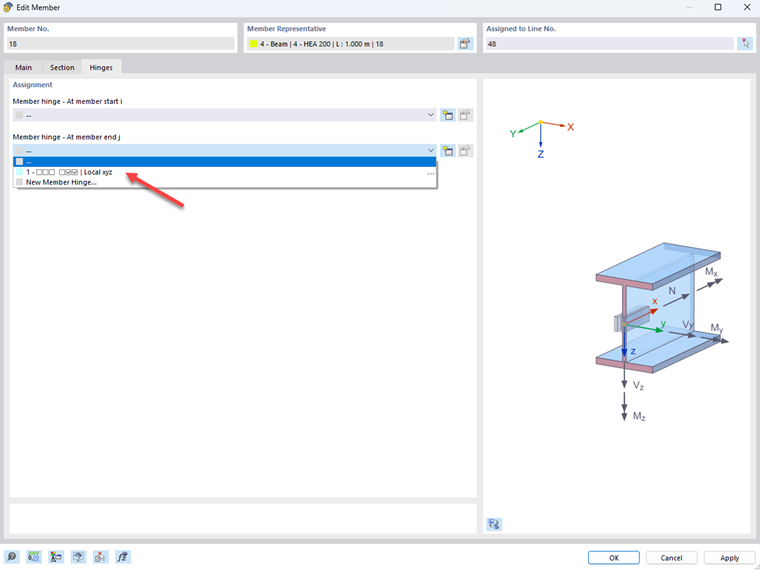

Dans l'onglet « Articulations », vous pouvez sélectionner séparément les articulations de barre définies précédemment pour les deux extrémités de barre.
