Resposta:
De acordo com a secção E5 da AISC, os efeitos da excentricidade em barras de cantoneira simples podem ser negligenciados quando são cumpridas as seguintes condições:
- As barras estão carregadas nas extremidades comprimidas através da mesma aba
- As barras estão unidas por soldadura ou por ligações com um mínimo de dois parafusos
- Não existem cargas transversais intermédias
- Lc/ r ≤ 200 [verificado pelo RFEM]
- Para cantoneiras de abas diferentes, a relação entre a largura da aba longa e a largura da aba curta bl/bs é inferior a 1,7 [verificado pelo RFEM]

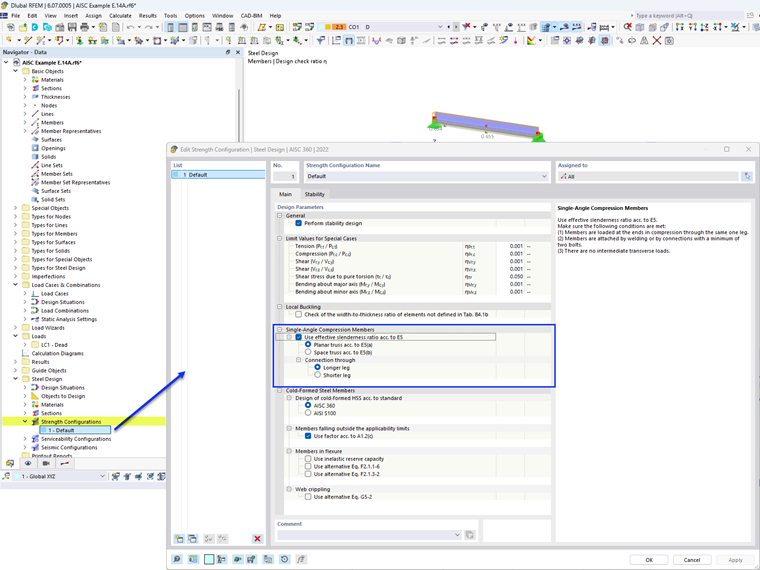

Na configuração de resistência, ative a opção "Utilizar relação de esbelteza efetiva segundo E5". Escolha entre uma treliça plana ou espacial e depois selecione se a aba está ligada através da aba mais comprida ou da mais curta.

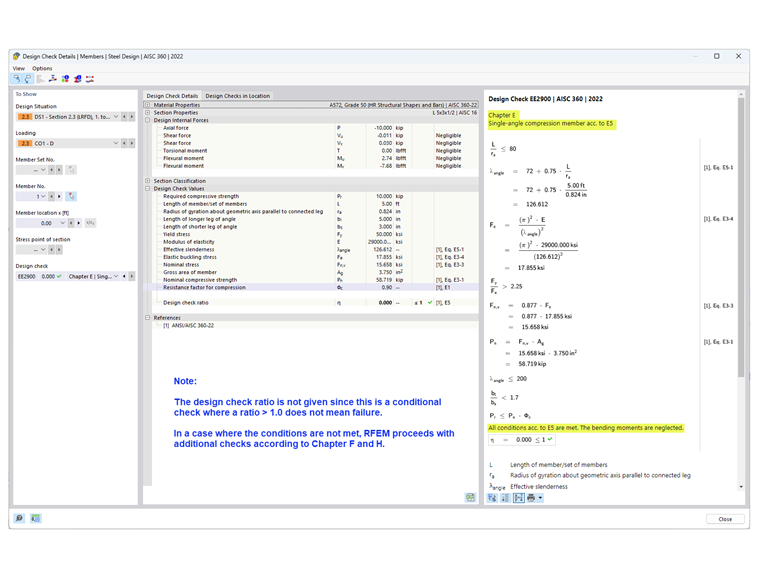

Após resolver o cálculo, o resultado é apresentado em Verificação EE2900. Nos casos em que os requisitos da secção E5 não são cumpridos, o RFEM prossegue com a avaliação da barra para a carga axial combinada e flexão de acordo com o Capítulo F e H.
