Visualizar dados de forças de RWIND no ParaView

Como é que posso encontrar resultados do RWIND, como dados de forças, no ParaView?

Resposta:

ParaView é uma ferramenta de visualização de dados e pós-processamento de código aberto utilizada para análise de dados científicos em larga escala. É amplamente utilizado em CFD, incluindo RWIND, para analisar e visualizar campos de fluxo e apresentar os dados correspondentes.

Como RWIND e ParaView Trabalham Juntos

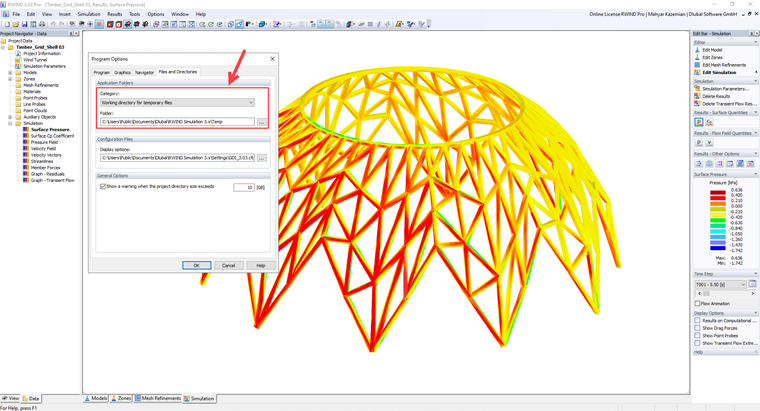

Etapa 1) Execute o RWIND: Simule o fluxo de vento ao redor do seu modelo, depois você pode ir para o diretório de trabalho para acessar arquivos temporários de acordo com a Imagem 1:

Ilustração de uma interface de gestão de ficheiros que mostra um diretório de trabalho com vários tipos de ficheiros e pastas.

1 Diretório de trabalho para ficheiro temporário

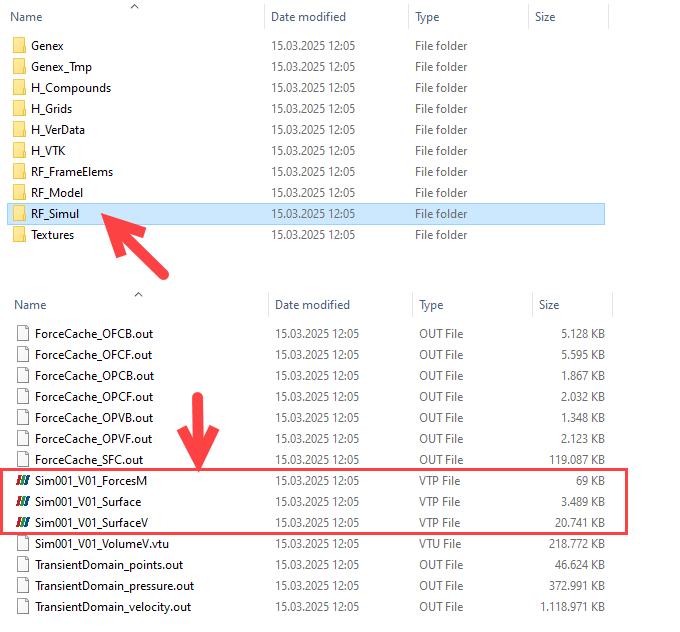

Etapa 2) Navegue para a pasta RF-Simul e abra os arquivos .VTP no ParaView, conforme mostrado na Imagem 2.

Ficheiros em formato VTP mostrados num diretório de trabalho para análise avançada em projetos de construção.

2 Ficheiros .VTP no diretório de trabalho

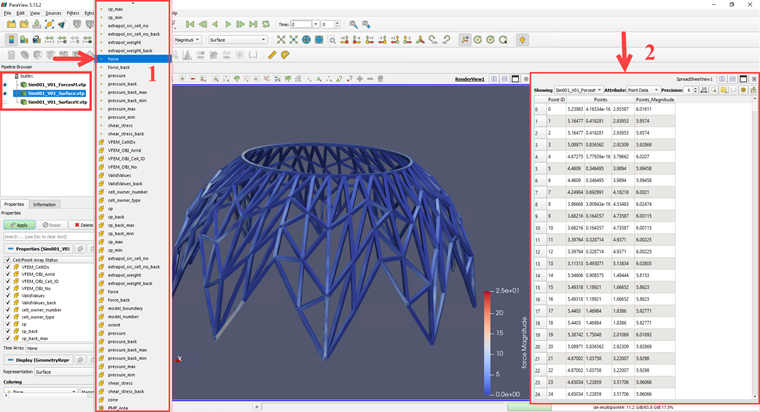

Etapa 3) A Imagem 3 representa dados de força estrutural onde os dados de "força" podem ser selecionados no menu suspenso e os dados numéricos correspondentes são exibidos na visualização de planilha. A visualização ajuda a analisar como as forças estão distribuídas através da estrutura, permitindo que o usuário receba mais dados como uma planilha de CFD no ParaView.

Visualização de forças de nós a partir da análise de cargas de vento no ParaView utilizando dados da simulação RWIND.

3 Resultados do RWIND como dados de força no ParaView

Dados .VTP estão disponíveis para download no seguinte link:

Dados do ParaView
