Wizualizacja danych sił RWIND w programie ParaView

Jak znaleźć wyniki RWIND, takie jak dane sił w programie ParaView?

Odpowiedź:

ParaView to narzędzie open-source do wizualizacji danych i przetwarzania końcowego, używane do analizy dużych zbiorów danych naukowych. Jest powszechnie stosowane w CFD, w tym w RWIND, do analizy i wizualizacji pól przepływu oraz prezentowania odpowiadających danych.

Jak RWIND i ParaView współpracują ze sobą

Krok 1) Uruchom RWIND: Przeprowadź symulację przepływu wiatru wokół swojego modelu, a następnie możesz przejść do katalogu roboczego, aby uzyskać dostęp do tymczasowych plików zgodnie z obrazem 1:

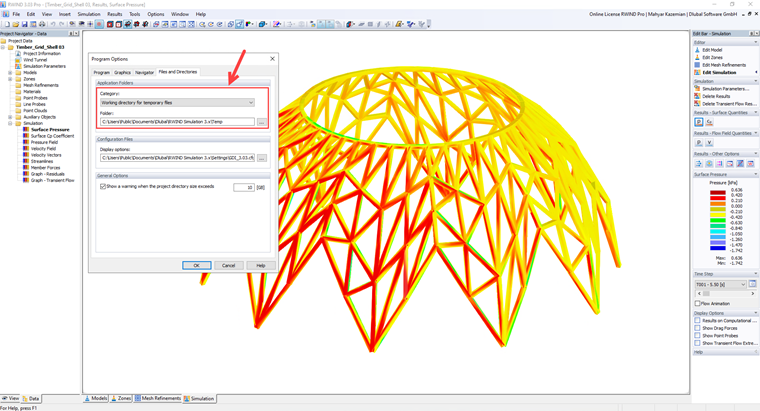

Ilustracja interfejsu zarządzania plikami pokazująca katalog roboczy z różnymi typami plików i folderów.

1 Katalog roboczy dla plików tymczasowych

Krok 2) Przejdź do folderu RF-Simul i otwórz pliki .VTP w ParaView, jak pokazano na obrazie 2.

Pliki w formacie VTP wyświetlane w katalogu roboczym do zaawansowanej analizy w projektach budowlanych.

2 Plik .VTP w folderze roboczym

Krok 3) Obraz 3 przedstawia dane siłowe struktury, gdzie dane "siły" mogą być wybrane z menu rozwijanego, a odpowiadające im dane liczbowe są wyświetlane w widoku arkusza kalkulacyjnego. Wizualizacja pomaga analizować, jak siły są rozłożone na strukturze, umożliwiając użytkownikowi uzyskanie większej ilości danych jako arkusza kalkulacyjnego z CFD w ParaView.

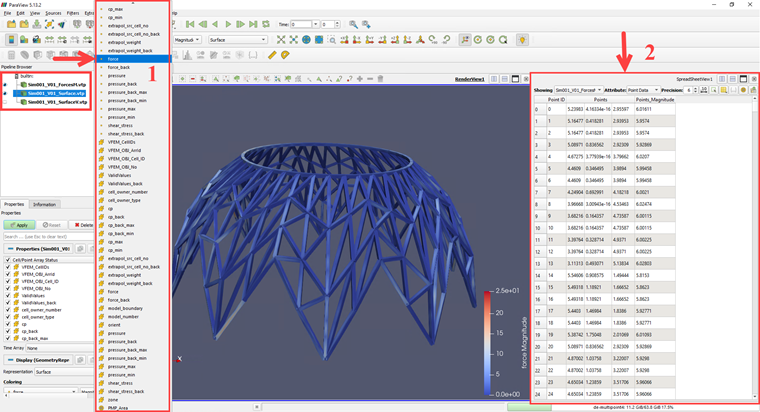

Wizualizacja sił węzłowych z analizy obciążenia wiatrem w programie ParaView przy użyciu danych symulacji RWIND

3 Wyniki RWIND, takie jak dane dotyczące sił w ParaView

Dane .VTP są dostępne do pobrania pod następującym linkiem:

Dane ParaView
