Visualisation des données de force de RWIND dans ParaView

Comment rechercher les résultats de RWIND, telles que les données de forces, dans ParaView ?

Réponse:

ParaView est un outil open-source de visualisation de données et de post-traitement utilisé pour l’analyse de données scientifiques à grande échelle. Il est largement utilisé en CFD, y compris avec RWIND, pour analyser et visualiser les champs d’écoulement et présenter les données correspondantes.

Comment RWIND et ParaView fonctionnent ensemble

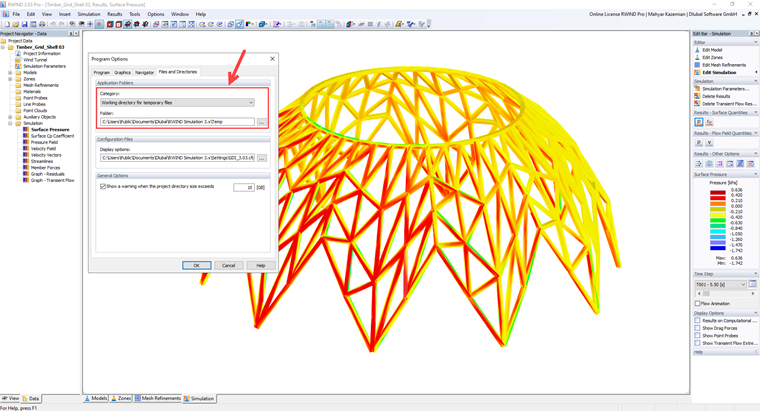

Étape 1) Exécuter RWIND : Simulez les flux de vent autour de votre modèle, vous pouvez ensuite accéder au répertoire de travail pour accéder aux fichiers temporaires comme le montre la figure 1 :

Illustration d’une interface de gestion de fichiers affichant un répertoire de travail avec différents types de fichiers et dossiers.

1 Répertoire de travail pour fichier temporaire

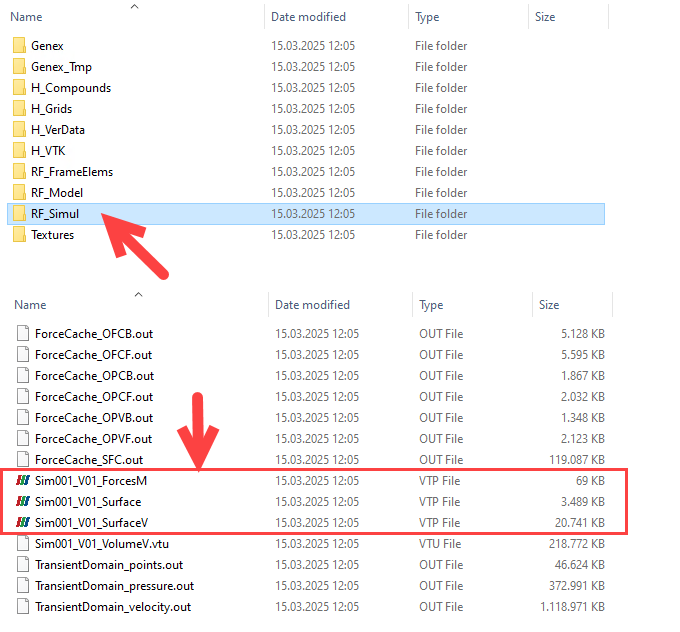

Étape 2) Accédez au dossier RF-Simul et ouvrez les fichiers .VTP dans ParaView, comme le montre la figure 2.

Fichiers au format VTP affichés dans un répertoire de travail pour une analyse avancée des projets de construction.

2 Fichiers .VTP dans le répertoire de travail

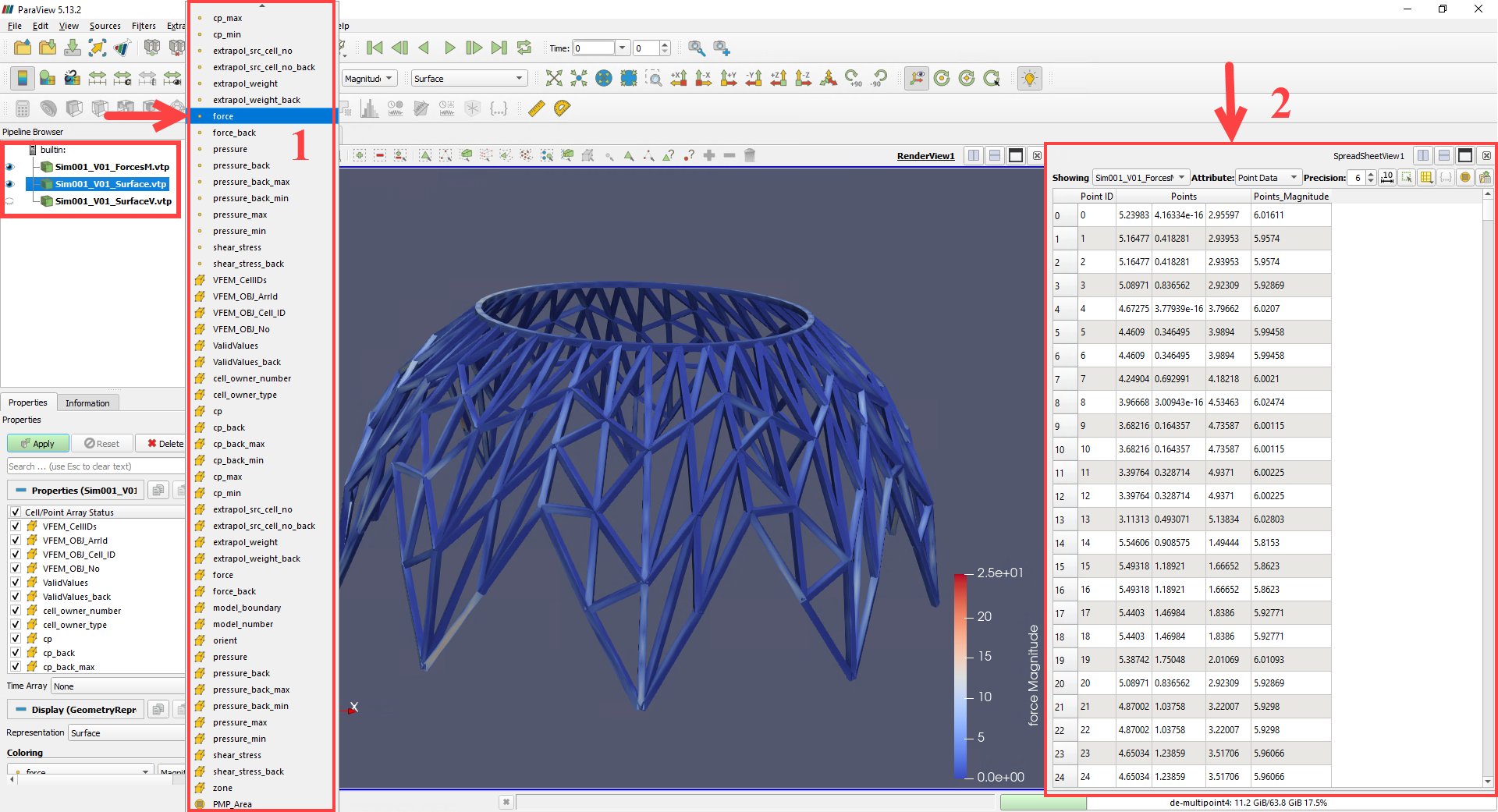

Étape 3) La figure 3 représente les données de force structurelle, où les données « force » peuvent être sélectionnées dans le menu déroulant, et les données numériques correspondantes sont affichées dans la vue feuille de calcul. La visualisation aide à analyser comment les forces sont distribuées à travers la structure, permettant à l'utilisateur de recevoir plus de données sous forme de feuille de calcul à partir de CFD dans ParaView.

Visualisation des forces nodales à partir de données d’analyse des charges de vent dans ParaView avec RWIND Simulation.

3 Résultats de RWIND, dont les données de force, dans ParaView

Les données .VTP sont disponibles au téléchargement via le lien suivant :

Données ParaView
