Visualización de datos de fuerzas de RWIND en ParaView

¿Cómo puedo encontrar los resultados de RWIND, como los datos de fuerzas, en ParaView?

Respuesta:

ParaView es una herramienta de visualización y post-procesamiento de datos de código abierto utilizada para el análisis de datos científicos a gran escala. Se usa ampliamente en dinámica de fluidos computacional (CFD), incluyendo RWIND, para analizar y visualizar campos de flujo y presentar datos correspondientes.

Cómo trabajan juntos RWIND y ParaView

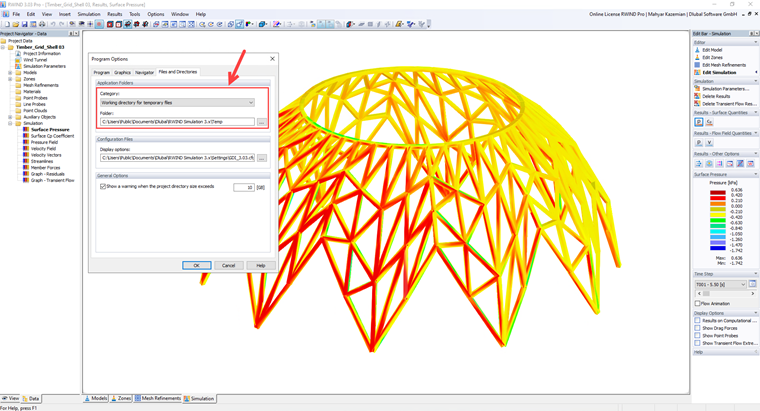

Paso 1) Ejecutar RWIND: Simule el flujo de viento alrededor de su modelo, luego puede ir al directorio de trabajo para acceder a los archivos temporales según la Imagen 1:

Ilustración de una interfaz de gestión de archivos que muestra un directorio de trabajo con varios tipos de archivos y carpetas.

1 Directorio de trabajo para archivo temporal

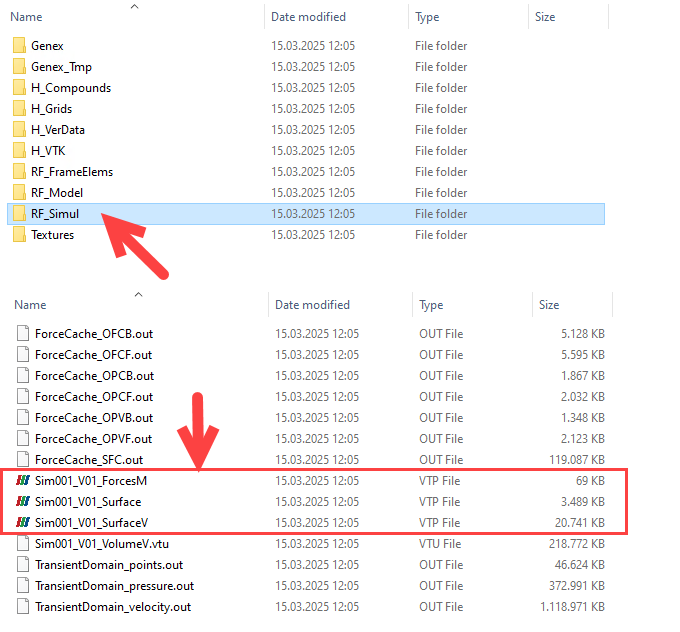

Paso 2) Navegue hasta la carpeta RF-Simul y abra los archivos .VTP en ParaView, como se muestra en la Imagen 2.

Archivos en formato VTP mostrados en un directorio de trabajo para análisis avanzado en proyectos de construcción.

2 Archivos .VTP en el Directorio de Trabajo

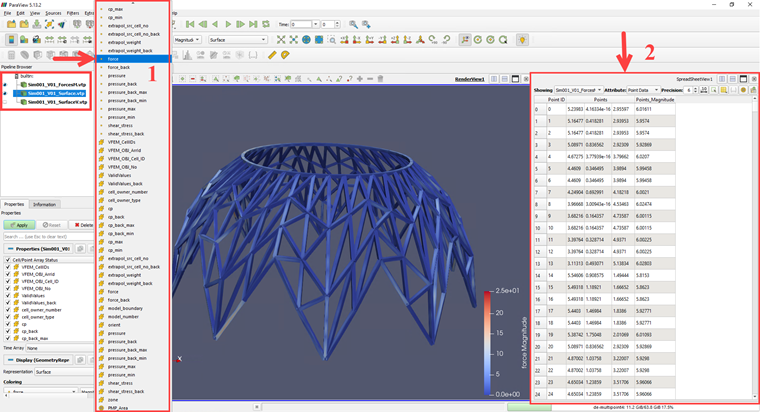

Paso 3) La Imagen 3 representa datos de fuerza estructural donde se puede seleccionar los datos de "fuerza" en el menú desplegable, y los datos numéricos correspondientes se muestran en la vista de hoja de cálculo. La visualización ayuda a analizar cómo se distribuyen las fuerzas a lo largo de la estructura, permitiendo al usuario recibir más datos como una hoja de cálculo desde CFD en ParaView.

Visualización de fuerzas en nudos del análisis de carga de viento en ParaView usando datos de simulación de RWIND

3 Resultados de RWIND como datos de fuerza en ParaView

Los datos .VTP están disponibles para descargar en el siguiente enlace:

Datos de ParaView
