Exportação DXF para secções RSECTION

Exportar contornos de secções RSECTION para ficheiro DXF

Resposta:

Com a ajuda da Exportação de Cena 3D, os contornos das seções transversais do RFEM 6 podem ser salvos como um arquivo DXF.

Exportação de linhas de contorno e contornos de secção para software de análise estática. Precisão técnica na representação de características da estrutura.
Exportação de linhas de secção e detalhes de contorno

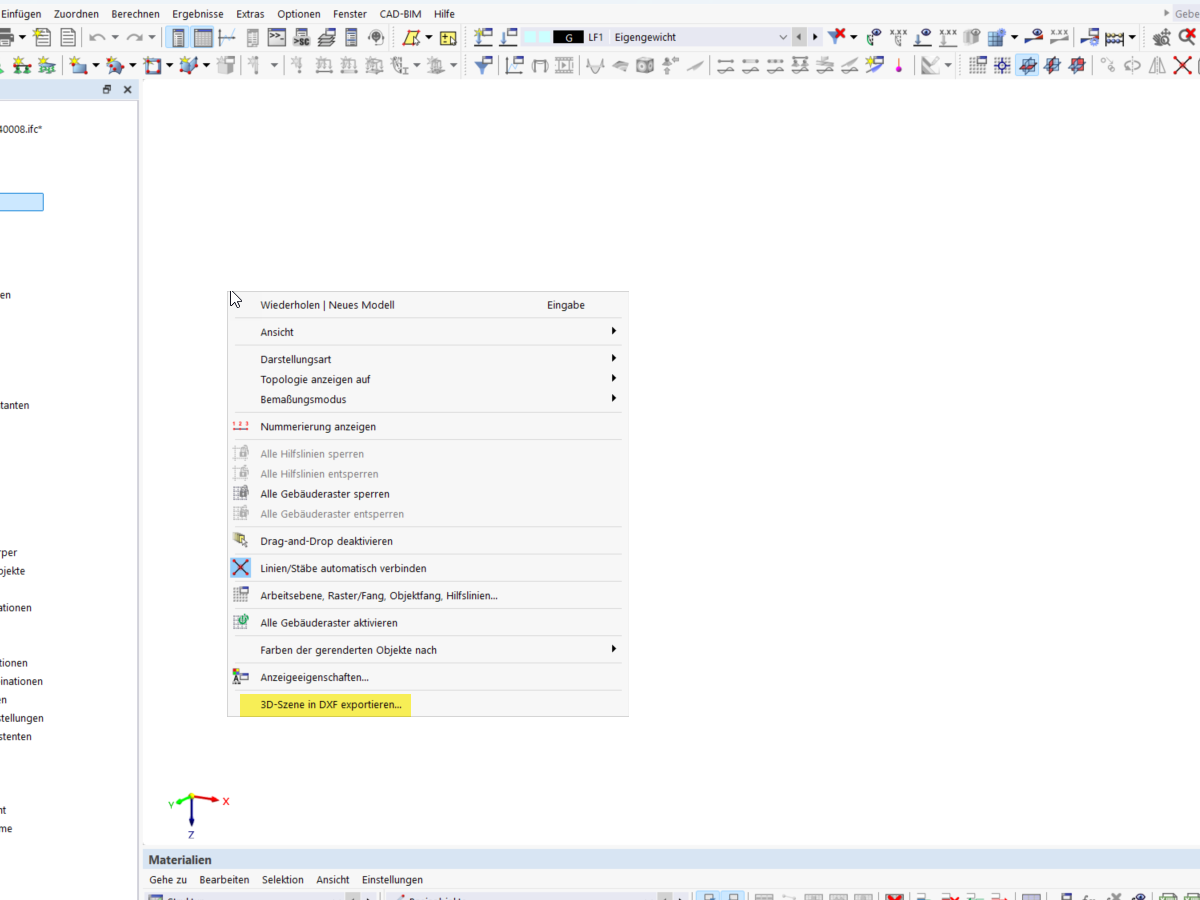

Se você clicar com o botão direito do mouse na área de trabalho, abrirá o menu de contexto. Com a opção Exportar Cena 3D para DXF, será gerado um arquivo DXF com os objetos visíveis na área de trabalho.

Representação de cena 3D com funcionalidade de exportação DXF
Exportação de cenas 3D em DXF

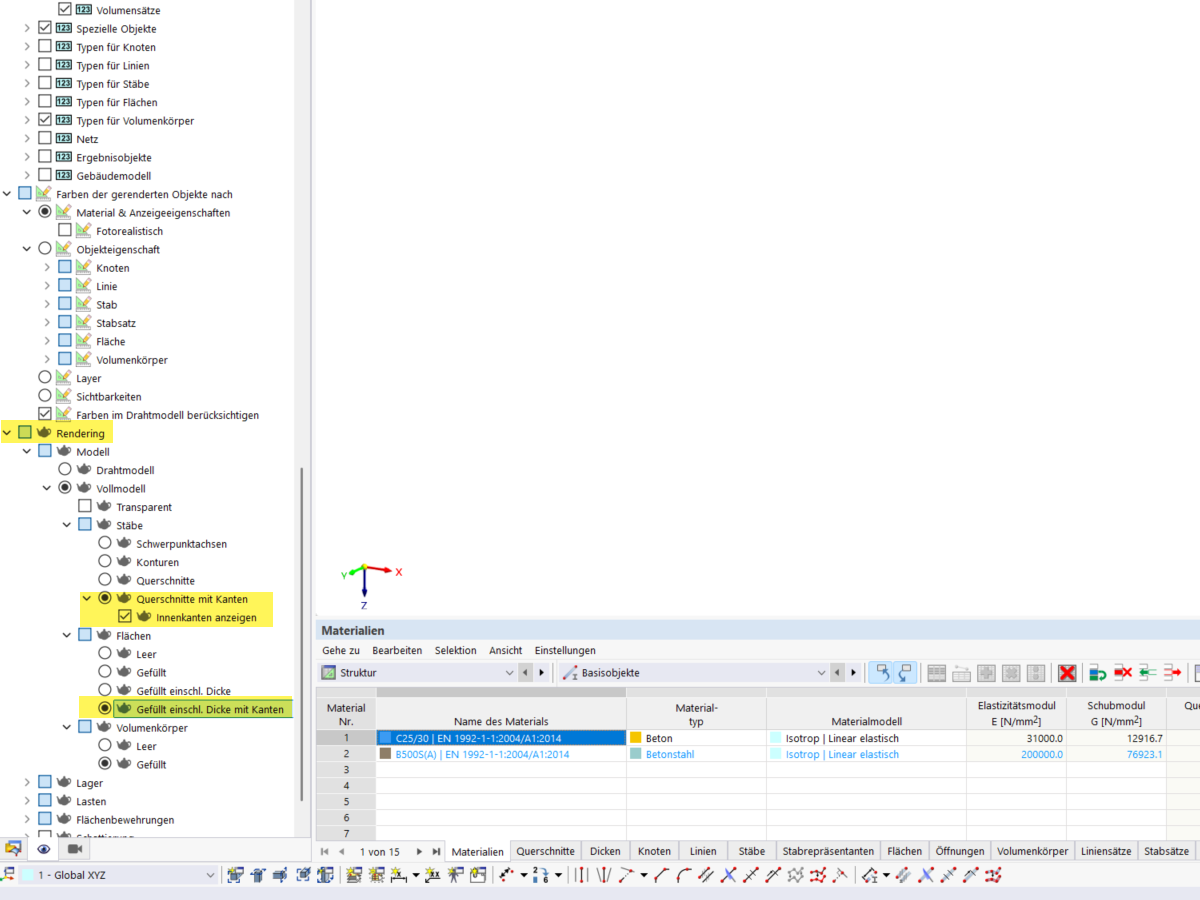

Para exportar os contornos das seções transversais, as seguintes configurações de renderização devem estar ativas no Navegador de Exibição:

Representação das definições de rendering para exportar cenas 3D com opções detalhadas para otimizar a representação
Configuração de renderização para exportação de cena 3D
