Eksport DXF przekrojów z programu RSECTION

Kontury przekrojów RSECTION można wyeksportować do pliku DXF

Odpowiedź:

Za pomocą Eksportu sceny 3D kontury przekrojów z RFEM 6 mogą być zapisane jako plik DXF.

Eksport obrysów szablonów i konturów przekrojów w oprogramowaniu do analizy statyczno-wytrzymałościowej. Techniczna precyzja w odwzorowaniu cech konstrukcyjnych.
Eksport linii przekroju i szczegółów konturów

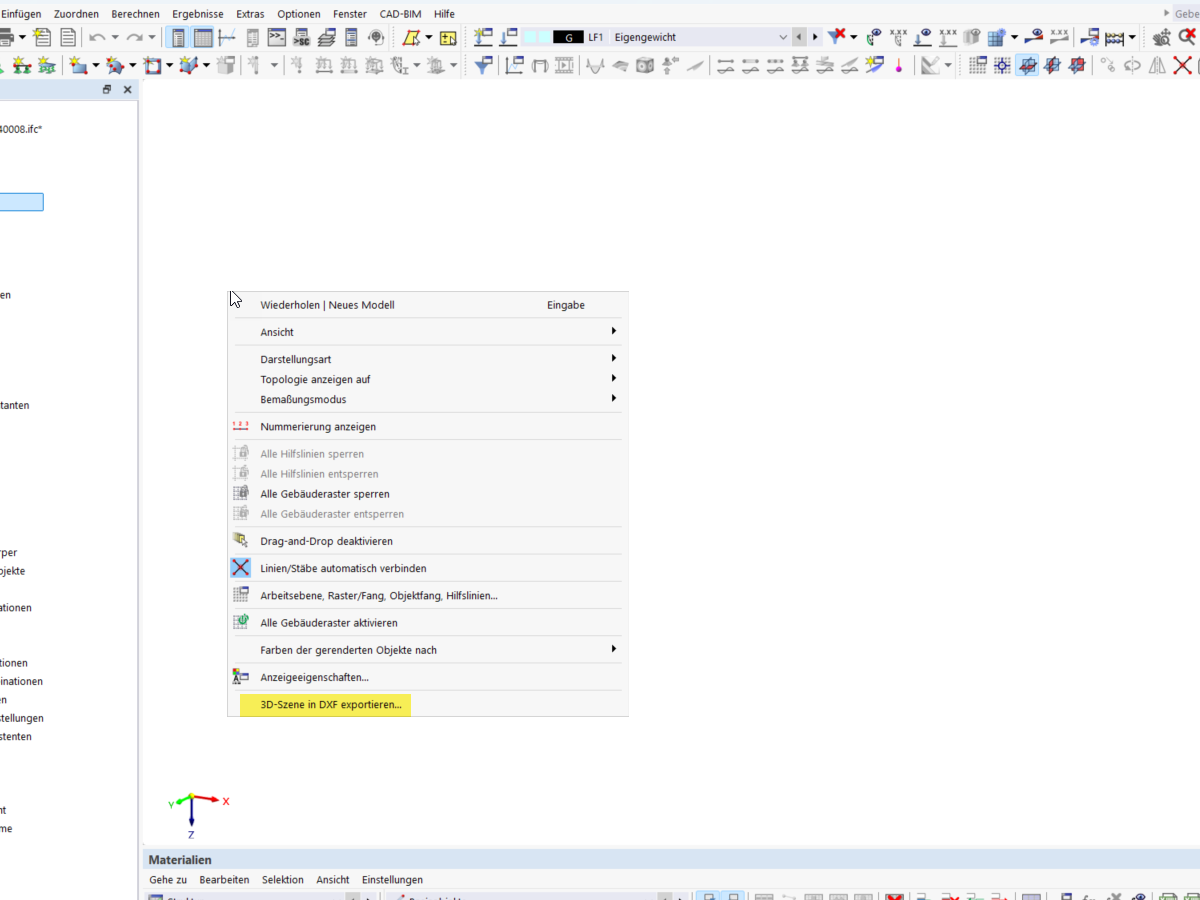

Jeśli klikniesz prawym przyciskiem myszy w obszar roboczy, wywołasz menu kontekstowe. Opcja Eksport sceny 3D do DXF generuje plik DXF z widocznymi obiektami w obszarze roboczym.

Rysunek sceny 3D z funkcjonalnością eksportu DXF
Eksport sceny 3D do formatu DXF

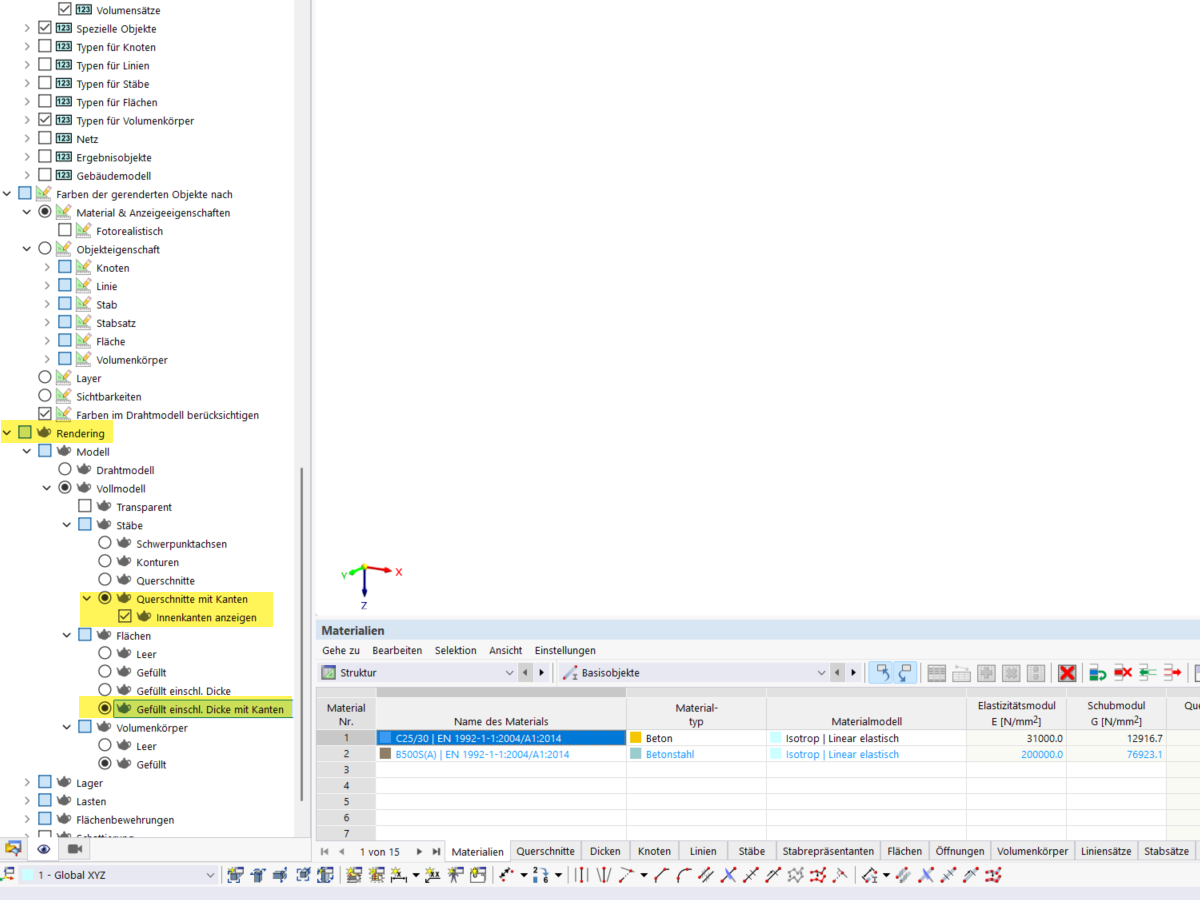

Do eksportu konturów przekrojów konieczne jest aktywowanie następujących ustawień renderingu w nawigatorze wyświetlania:

Renderowanie ustawień dla eksportu scen 3D z szczegółowymi opcjami optymalizacji wizualizacji
Ustawienia renderowania dla eksportu sceny 3D
