Exportation DXF pour les sections RSECTION

Les contours de sections RSECTION peuvent-ils être exportés au format DXF ?

Réponse:

L’exportation de scène 3D permet de sauvegarder les contours des sections depuis RFEM 6 au format DXF.

Export de lignes référenecs et de contour de section vers un logiciel de calcul de structure. Précision technique dans la représentation des caractéristiques structurelles.
Exportation des lignes de section et des détails de contour

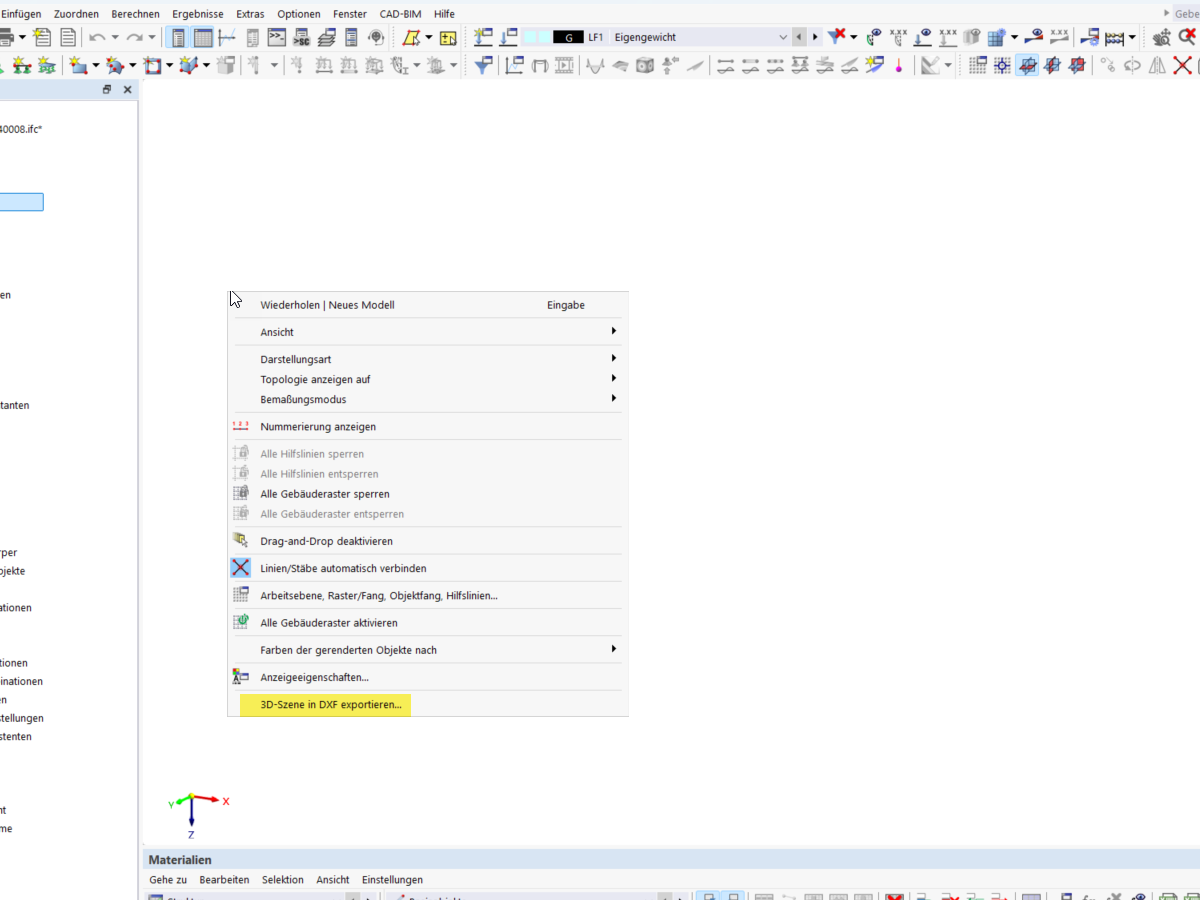

Un clic-droit dans l’espace de travail, ouvre le menu contextuel. L’option Exporter la scène 3D au format DXF permet de créer un fichier DXF avec les objets visibles dans l’espace de travail.

Représentation d’une scène 3D avec fonctionnalité d’exportation DXF
Exportation DXF de la scène 3D

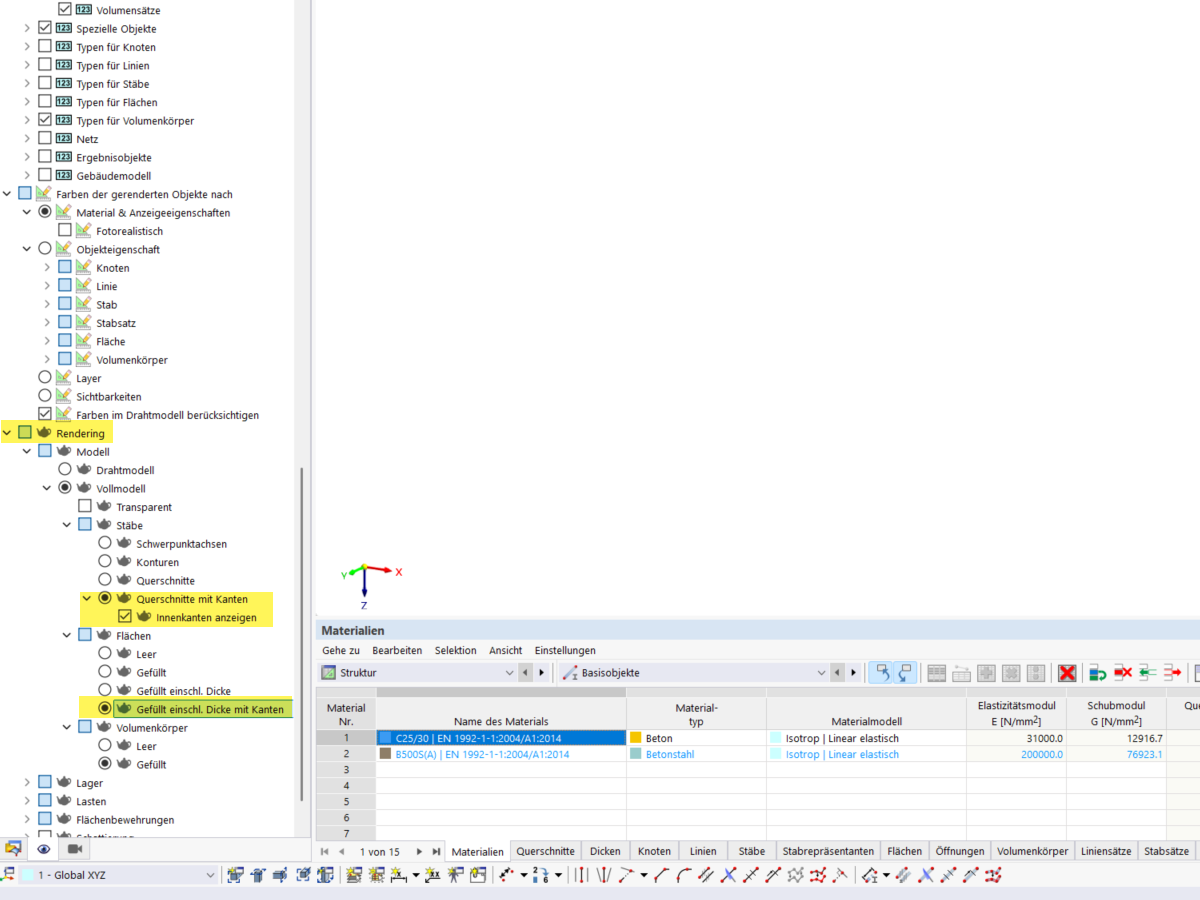

Pour exporter les contours de sections transversales, les paramètres de rendu suivants doivent être actifs dans le navigateur Afficher :

Affichage des paramètres de rendu pour l’exportation de scènes 3D avec des options détaillées pour optimiser la présentation.
Paramètres de rendu pour l’export de la scène 3D
