Trabalhar com o RF-/ALUMINIUM

Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.

A classificação de secções deve determinar os limites da resistência e da capacidade de rotação através da encurvadura local de partes da secção. Na EN 1999-1-1, 6.1.4.2 (1), estão definidas quatro classes.

Este artigo irá mostrar como modelar e dimensionar estruturas de cabos no RFEM 6 e no RSTAB 9.

A primeira tabela mostra as relações de cálculo máximas com a respetiva verificação por cada caso de carga, combinação de cargas e combinação de resultados.

Nas seguintes tabelas, são exibidos todos os resultados detalhados ordenados por tema. Todos os resultados intermédios ao longo das barras podem ser lidos em todas as posições. Desta maneira, é possível ter a perceção exata de como o módulo efetua as verificações individuais.

Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.

A entrada de dados no RFEM/RSTAB relativa a materiais, cargas e combinações de cargas tem de ser feita em conformidade com o conceito de dimensionamento do Eurocódigo. Os respetivos materiais estão já contidos na biblioteca de materiais do RFEM/RSTAB. Além disso, o programa permite uma geração automática das combinações de cargas e de resultados segundo o Eurocódigo. É também possível, no entanto, criar todas as combinações de cargas manualmente.

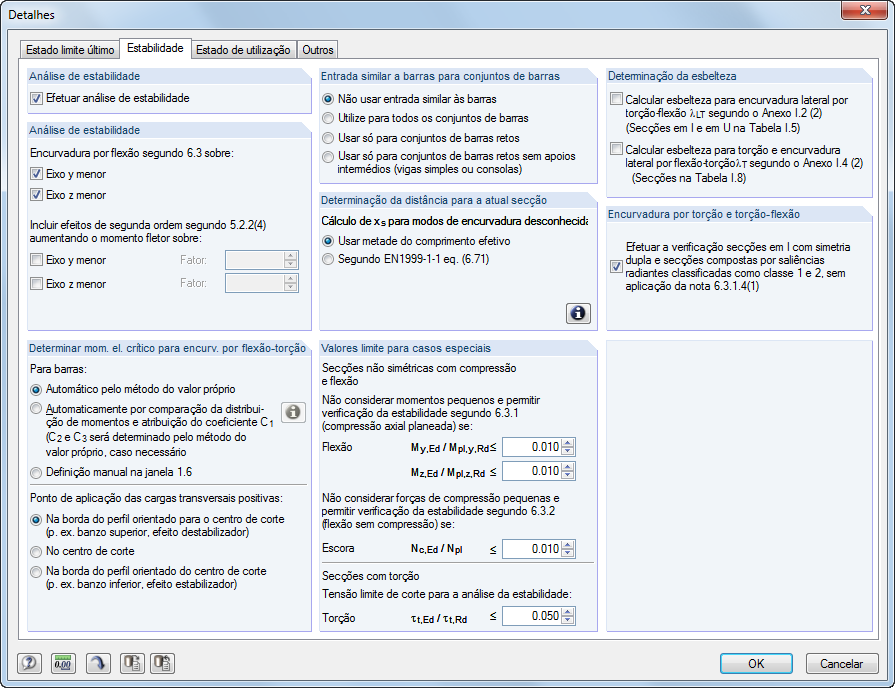

No módulo adicional do RF-/ALUMINIUM, primeiro são selecionadas as barras e os conjuntos de barras a serem dimensionados, assim como os casos de carga, as combinações de cargas e as combinações de resultados a serem considerados no cálculo. Nos seguintes passos, podem ser ajustadas as definições pré-definidas para apoios laterais intermédios e comprimentos efetivos.

Para a verificação de barras contínuas, é possível definir condições de apoio e excentricidades individuais para cada nó intermédio das barras singulares. Depois, uma ferramenta especial de MEF determina as cargas críticas e momentos necessários para a verificação da estabilidade.

Pode utilizar a opção "Malha independente preferível" nas configurações da malha de EF para criar uma malha de EF independente entre si para os objetos integrados. Isto permite gerar uma malha de EF significativamente mais detalhada e precisa para objetos individuais que são integrados entre si.
