Praca z modułem RF-/ALUMINIUM

W pierwszym oknie wyników wyświetlane są maksymalne stopnie wykorzystania wraz z odpowiednimi obliczeniami dla każdego obliczanego przypadku obciążenia i kombinacji.

W pozostałych oknach wyświetlane są wszystkie wyniki szczegółowe uporządkowane według określonych tematów. Wzdłuż prętów można wyświetlić wszystkie wyniki pośrednie dla każdego położenia. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.

Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.

Dane dotyczące materiału, obciążeń i kombinacji obciążeń określone w programie RFEM/RSTAB muszą być zgodne z założeniami obliczeniowymi Eurokodu. Biblioteka materiałów programu RFEM/RSTAB zawiera już odpowiednie materiały. Ponadto RFEM/RSTAB umożliwia automatyczne tworzenie kombinacji obciążeń i wyników zgodnie z Eurokodem. Możliwe jest również ręczne tworzenie kombinacji.

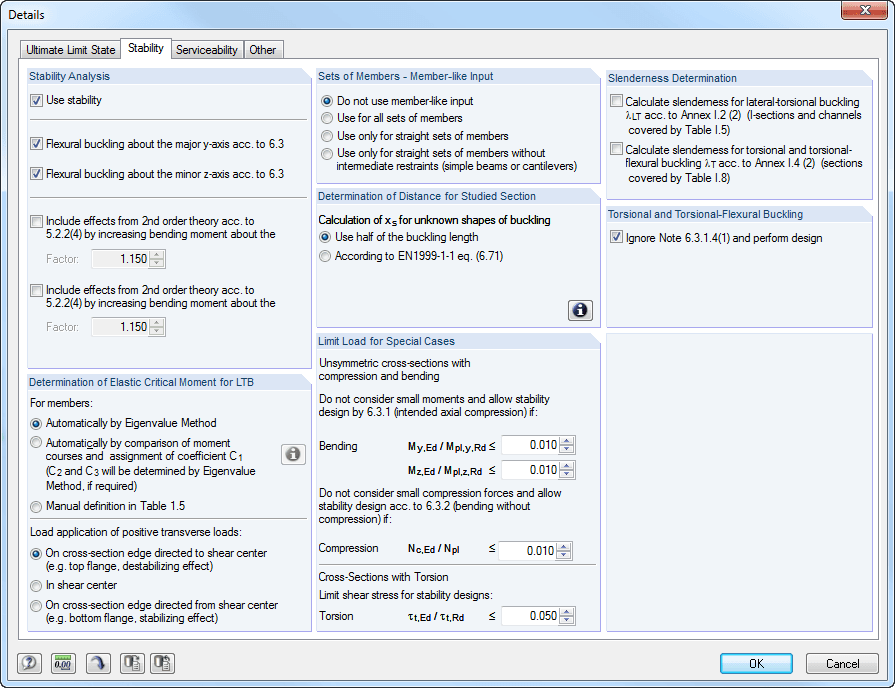

W module dodatkowym RF-/ALUMINIUM należy najpierw wybrać, które pręty i zbiory prętów mają zostać obliczone, a także przypadki obciążeń, kombinacje obciążeń i kombinacje wyników. W dalszych krokach można dostosować wstępnie zdefiniowane ustawienia dla bocznych podpór pośrednich i długości efektywnych.

W przypadku stosowania prętów ciągłych można zdefiniować indywidualne warunki podparcia i mimośrody dla każdego węzła pośredniego poszczególnych prętów. Specjalne narzędzie MES określa obciążenia krytyczne i momenty wymagane do analizy stateczności.

Za pomocą opcji "Preferowana niezależna siatka" w ustawieniach siatki ES można utworzyć siatkę ES dla zintegrowanych obiektów, która będzie od siebie niezależna. Pozwala to na generowanie znacznie bardziej szczegółowej i precyzyjnej siatki ES dla poszczególnych obiektów, które są ze sobą zintegrowane.
