RF-/JOINTS TIMBER - Steel to Timber | Dimensionamento

Der Anschlusstyp I "Nur Hauptstab" in RF-/JOINTS Holz - Stahl zu Holz eignet sich auch für mehr als einen angeschlossenen Stab.

Se uma ligação de madeira for dimensionada conforme apresentado na Figura 01, pode ser considerada a rigidez da mola de rotação resultante da ligação. Isto pode ser determinado utilizando o módulo de deslizamento do ligador e o momento de inércia polar da ligação, sem considerar a área do ligador.

Além de determinar as cargas, existem algumas particularidades relativas à combinação de cargas no dimensionamento de madeira que devem ser consideradas. Ao contrário das estruturas em aço, onde o maior carregamento resulta de todas as ações desfavoráveis, na construção em madeira, os valores da resistência dependem da duração do carregamento e da humidade da madeira. Também devem ser consideradas características especiais para o dimensionamento do estado limite de utilização. O artigo seguinte discute-se os efeitos no dimensionamento de elementos de madeira e como isso é possível com o RSTAB e o RFEM.

Após o cálculo, entre outros, são representadas as rigidezes das ligações para cada barra individual. Podem ser visualizadas as seguintes verificações:

• Verificação do espaçamento mínimo
• Capacidade de carga de cada ligador
• Chapa de aço (esmagamento e tensão segundo o EC 3 e a AISC)
• Secção reduzida da madeira, etc.
• rotura em bloco
• Capacidade resistente total (incluindo determinação da rigidez, verificação da tração transversal, apenas para a EN 1995-1-1 etc.)
• Verificação da resistência ao fogo de acordo com a EN 1995-1-2

As verificações determinantes são resumidas numa tabela e representadas em conjunto com a geometria das ligações. Nas seguintes tabelas de saída de resultados, podem ser visualizados todos os detalhes de verificação determinantes.

São exibidas imediatamente as dimensões, as propriedades do material e as soldaduras para a construção das ligações e podem ser incluídas no relatório de impressão. Também podem ser exportadas para um ficheiro DXF. As ligações podem ser visualizadas no módulo adicional RF-/JOINTS Timber - Steel to Timber ou no programa RFEM/RSTAB.

Todos os gráficos podem ser integrados no relatório de impressão ou diretamente impressos. Devido à saída de resultados à escala, é possível uma comprovação visual logo na fase de dimensionamento.

• Dimensionamento de ligações articuladas, resistentes à flexão e semirrígidas
• Definição de até cinco chapas de aço entalhadas nas vigas de madeira
• Ligações com até oito barras unidas num nó
• Espessura das chapas de aço: 5 mm–40 mm
• Todos os tamanhos de ligadores
• Verificação automática das distâncias mínimas entre ligadores
• Definição livre opcional das distâncias entre ligadores
• Definição de disposições assimétricas de cavilhas (por exemplo, cadeias de polígonos)
• Visualização gráfica de ligações no módulo adicional RFEM/RSTAB
• Todas as verificações de aço e de madeira necessárias incluindo redução dos valores da secção
• Verificação de reforços de secções segunda a norma EN 1995-1-1

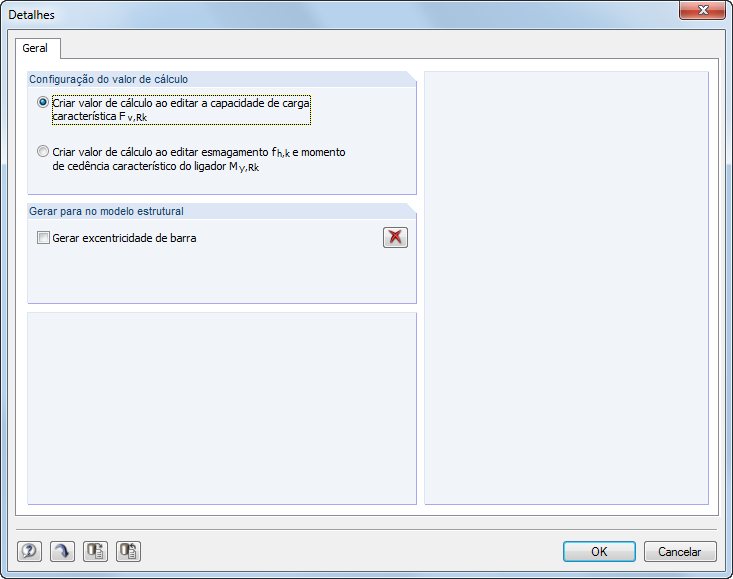

• Exportação das excentricidades de barras para o RFEM/RSTAB para consideração na determinação dos esforços internos
• Comprimento das cavilhas opcionalmente mais curto do que a largura da secção (para buchas de madeira)
• Exportação DXF da geometria da ligação
• Verificação da resistência ao fogo de acordo com a EN 1995-1-2
