Der Anschlusstyp I "Nur Hauptstab" in RF-/JOINTS Holz - Stahl zu Holz eignet sich auch für mehr als einen angeschlossenen Stab.

Si se calcula una conexión de madera como se muestra en la figura 01, se puede considerar la rigidez elástica al giro resultante de la conexión. Esto se puede determinar utilizando el módulo de desplazamiento del medio de fijación y el momento polar de inercia de la conexión, despreciando el área del medio de fijación.

Además de determinar las cargas, se deben considerar algunas particularidades relacionadas con las combinaciones de cargas en el cálculo de madera. Contrariamente a las estructuras de acero, donde la carga más grande resulta de todas las acciones desfavorables, en la construcción de madera, los valores de resistencia dependen de la duración de la carga y la humedad de la madera. También se deben considerar las características especiales para el estado límite de servicio. En el siguiente artículo se habla de los efectos del cálculo de elementos de madera y cómo esto es posible con RSTAB y RFEM.

Después del cálculo, el módulo adicional RF-/JOINTS Timber - Steel to Timber lista las rigideces de las uniones, entre otros datos, para cada barra singular. Se muestran los siguientes resultados de cálculo:

• Comprobación de la separación mínima
• Capacidad de carga de un medio de fijación individual
• Placa de acero (vástagos y tensiones según el EC 3 y AISC)
• Sección de madera reducida, etc.
• fallo por cortante del bloque
• Capacidad de carga total (incluyendo la determinación de la rigidez, el cálculo de la tracción transversal según EC 5 y otros)
• Cálculo de la resistencia al fuego según EN 1995-1-2

Primero, los cálculos determinantes de la unión se organizan en grupos y se muestran en la primera ventana de resultados junto con la geometría de la unión. En las otras ventanas de resultados, puede ver todos los detalles fundamentales del diseño.

Las dimensiones, propiedades de material y soldaduras importantes para la construcción de la unión se muestran inmediatamente y se pueden incluir en el informe. Asimismo, está habilitada la exportación al archivo DXF. Es posible visualizar las conexiones en RF-/JOINTS Timber - Steel to Timber o en el modelo de RFEM/RSTAB.

Todos los gráficos se pueden integrar en el informe de RFEM/RSTAB o imprimir directamente. Debido a la salida a escala, es posible una comprobación visual óptima ya en la fase de diseño.

• Cálculo de conexiones articuladas, resistentes a flexión y semirrígidas
• Definición de hasta 5 placas de acero ranuradas en vigas de madera
• Hasta 8 barras conectadas a un nudo
• Espesor de la placa de acero 5 mm – 40 mm
• Todos los tamaños de elementos de fijación
• Comprobación automática de la distancia mínima entre medios de fijación
• Definición libre opcional de las distancias entre medios de fijación
• Definición de disposiciones de medios de fijación asimétricas (por ejemplo, cualquier cadena poligonal)
• Visualización gráfica de las uniones en el módulo adicional en RFEM/RSTAB
• Todos los cálculos requeridos de acero y madera, incluyendo la reducción de los valores de la sección
• Cálculo de la armadura de tracción transversal (solo para EN 1995-1-1)

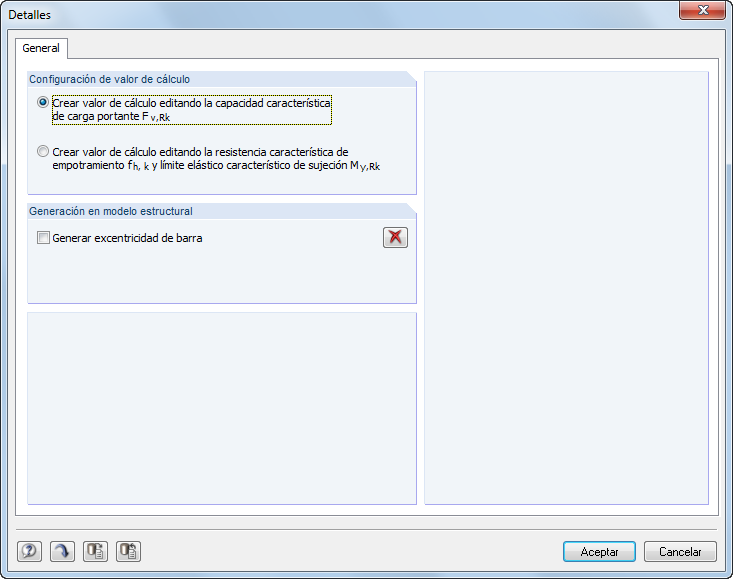

• Exportación de las excentricidades de las barras a RFEM/RSTAB para considerarlas en la determinación de los esfuerzos internos
• Longitud del pasador opcionalmente más corta que el ancho de la sección (para tacos de madera)
• Exportación a DXF de la geometría de conexiones
• Cálculo de la resistencia al fuego según EN 1995-1-2
