RF-/JOINTS Timber - Steel to Timber | Vérification

Dans RF-/JOINTS Timber - Steel to Timber, l'assemblage de type I « Seulement la barre principale » peut également être appliqué à plusieurs barres connectées.

Lorsqu'un assemblage bois est conçu comme le montre la Figure 01 de cet article technique, la rigidité résultante du ressort (raideur du ressort de rotation) de l'assemblage peut être considérée. Elle peut être déterminée à l'aide du module de glissement de l'assemblage et du moment d'inertie polaire de l'assemblage en négligeant l'aire de l'assemblage.

En plus de la détermination des charges, il y a certaines particularités à considérer dans les combinaisons de charges pour le calcul des structures bois. Contrairement aux structures en acier, par exemple, où les charges les plus importantes résultent de toutes les actions défavorables, les valeurs de résistance dépendent de la durée de charge et de l'humidité du bois, dans le cas de structures bois. Certaines caractéristiques doivent également être considérées pour la vérification à l'état limite de service. Cet article traite de leurs effets sur le calcul des éléments en bois et comment ceux-ci peuvent être pris en compte dans RSTAB et RFEM.

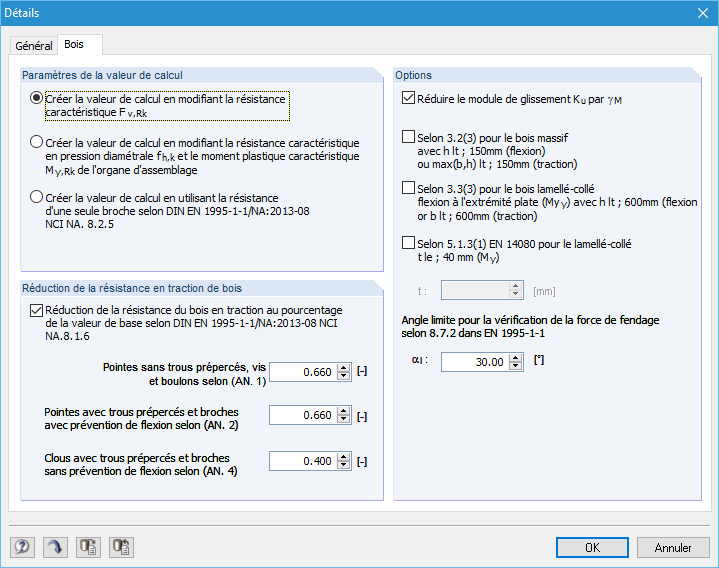

Les rigidités d'assemblage de chaque barre et d'autres données sont listées après le calcul. Les résultats des vérifications suivantes sont affichés :

• Contrôle de l'espacement minimum
• Capacité de charge de chaque fixation
• Plaques en acier (pression diamétrale et contraintes selon l'EC 3 et l'AISC)
• Vérification des contraintes avec une section de bois réduite
• rupture de cisaillement de bloc
• Capacité portante totale (détermination de la rigidité, analyse de la traction transversale uniquement selon l'EN 1995-1-1, etc.)
• Résistance au feu selon l'EN 1995-1-2

Les vérifications sont d'abord rassemblées et affichées dans un tableau avec la géométrie de l'assemblage. Tous les détails de calcul nécessaires se trouvent dans d'autres tableaux de résultats.

Les dimensions et propriétés importantes de matériaux pour la construction des attaches sont aussitôt affichées et peuvent être imprimées. Il est également possible d'effectuer un export au format DFX. Les assemblages peuvent être affichés dans le module RF-/JOINTS Timber - Steel to Timber ainsi que dans RFEM/RSTAB.

Tous les graphiques peuvent être imprimés directement ou transférés dans le rapport d'impression de RFEM/RSTAB. Il est possible de contrôler visuellement les résultats de manière optimale dès la phase de calcul.

• Vérification des assemblages articulés, semi-rigides et rigides
• Définition de 5 plaques métalliques maximum
• Jusqu'à 8 poutres connectées à un nœud
• Épaisseur de plaque métallique : 5 mm – 40 mm
• Toutes les tailles de fixations disponibles
• Contrôle automatique de l'espacement minimal entre les fixations
• Définition libre des distances entre les fixations (option)
• Définition des dispositions asymétriques des fixations (par exemple, des chaînes polygonales quelconques)
• Affichage graphique de l'assemblage dans le module et RFEM/RSTAB
• Toutes les vérifications nécessaires pour l'acier et le bois (réduction des valeurs de section incluse)
• Vérification des armatures de traction transversale (uniquement pour l'EN 1995-1-1)
• Exportation des excentrements de barre vers RFEM/RSTAB, ainsi considérés dans la détermination des efforts internes
• Option de définition d'une longueur de broche plus courte que la largeur de la section (pour les bouchons de bois)
• Export des géométries d’assemblage en format DXF
• Résistance au feu selon l'EN 1995-1-2
