RX-TIMBER Glued-Laminated Beam | Funções

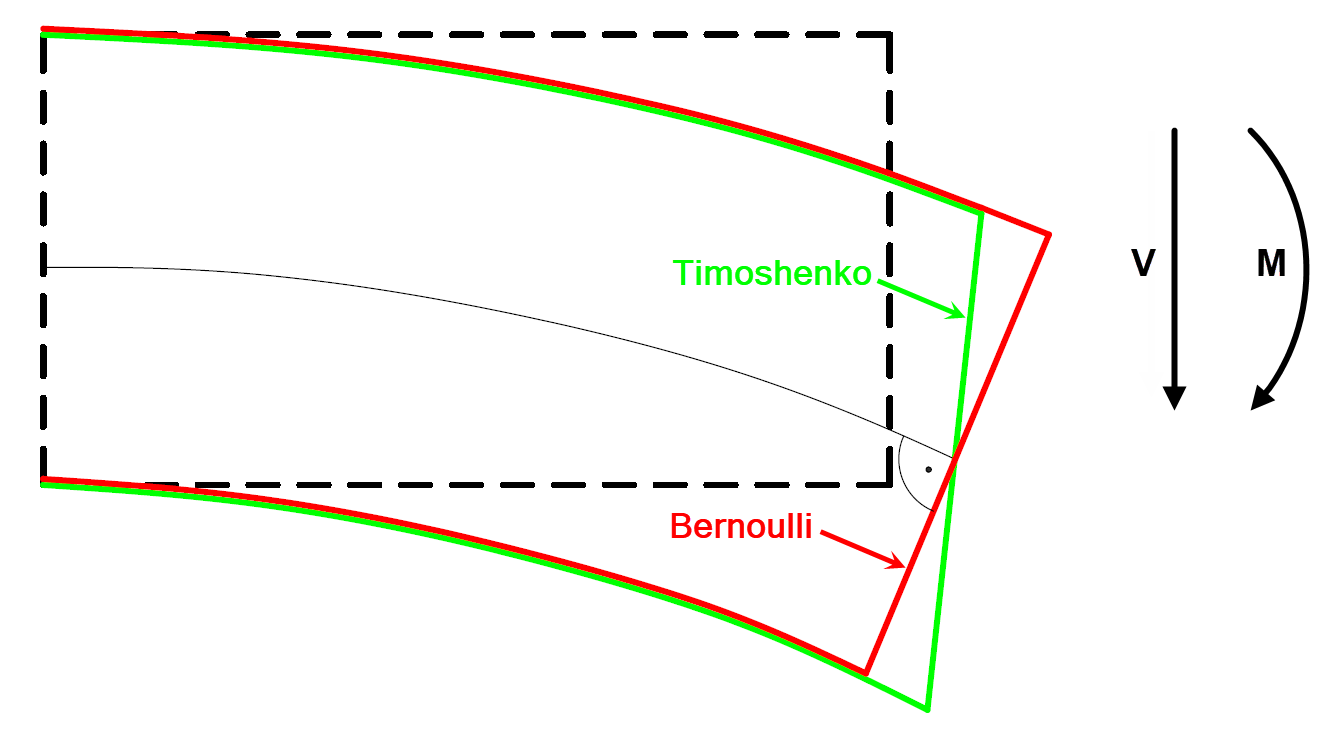

Na literatura atual, as fórmulas utilizadas para a determinação manual das forças internas e das deformações geralmente são especificadas sem considerar a deformação de corte. As deformações resultantes da força de corte são frequentemente subestimadas, em particular na construção em madeira.

Geralmente, as vigas laminadas coladas com vãos longos são suportadas por um pilar de betão armado com restrições à torção.

Com o módulo Dimensionamento de madeira, é possível o dimensionamento de pilares de madeira de acordo com a norma ASD 2018 NDS. O cálculo com precisão da capacidade de compressão e dos fatores de ajuste de barras de madeira é importante para as considerações de segurança e dimensionamento. O seguinte artigo verificará a resistência à encurvadura crítica máxima calculada pelo módulo Timber Design utilizando equações analíticas passo a passo de acordo com a norma NDS 2018, incluindo os fatores de ajuste de compressão, o valor de cálculo ajustado e a relação de dimensionamento final.

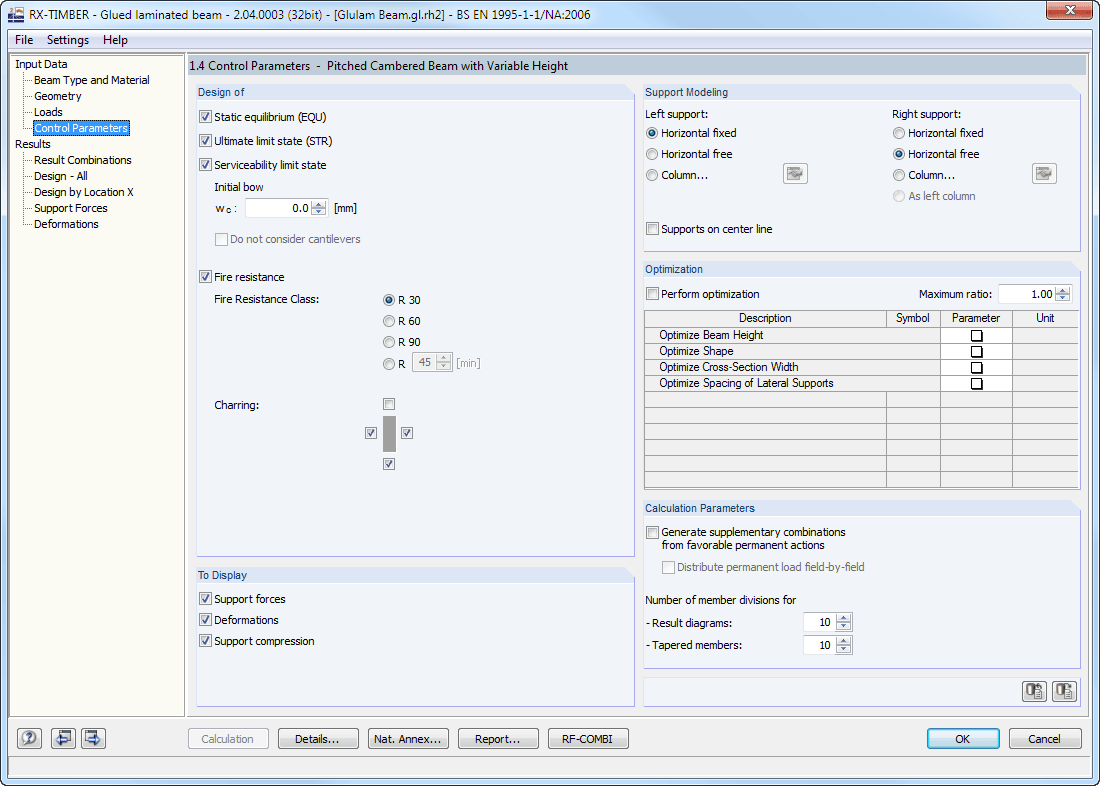

No módulo RX-TIMBER Glued-Laminated Beam, podem ser definidas as seguintes especificações para o cálculo:

• Verificação do estado limite último, estado limite de utilização e/ou proteção contra incêndio
  • Seleção das verificações que devem ser efetuadas
  • Determinação se as reações de apoio e as deformações devem estar nos dados de saída ou não
  • Ajustamento dos valores limite recomendados para verificações de deformação
  • Definição dos parâmetros para efetuar as verificações da proteção contra incêndio pelo método simplificado (opcionalmente para F 30-B,F 60-B, F 90-B e definido pelo utilizador)
  • Determinação do momento derrubante para apoio de forquilha
• Definição das condições de apoio da viga

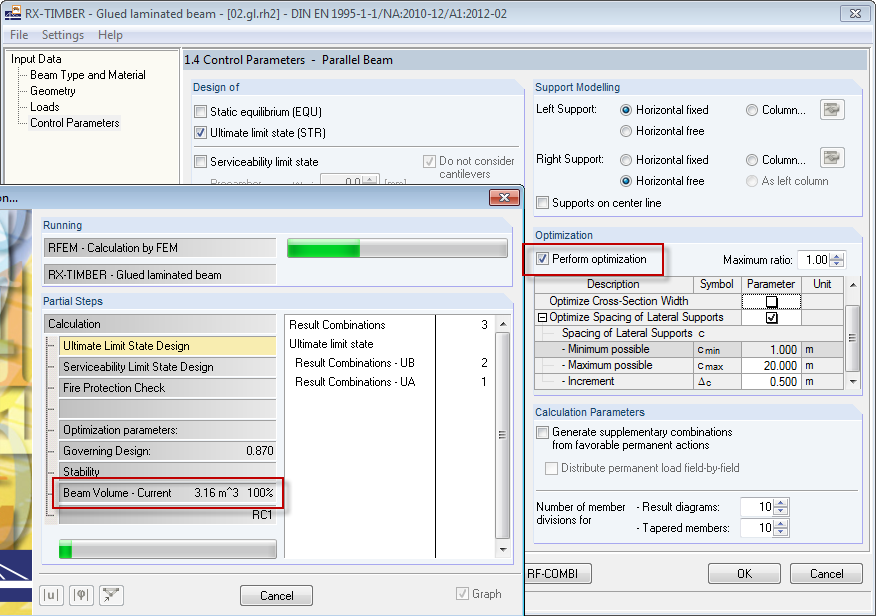

• Otimização da viga através de:
  • Modificação da altura da viga
  • Alteração da superfície de visualização da viga
  • largura da secção
  • Distância dos apoios laterais

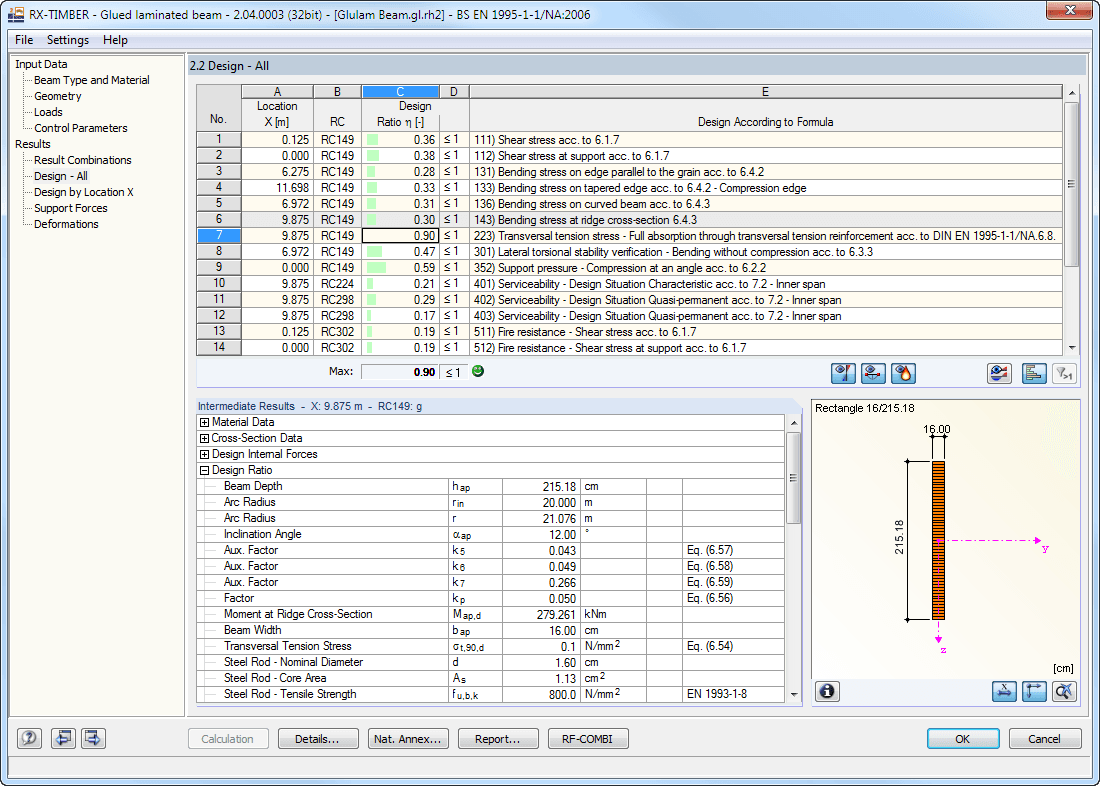

A seguir ao dimensionamento bem-sucedido, o módulo apresenta todas as verificações realizadas com todos os resultados intermédios necessários, em tabelas claras e bem organizadas.

Uma vez que o programa apresenta também resultados intermédios, as verificações tornam-se mais transparentes e rastreáveis. Além disso, é possível representar numa janela separada o diagrama de resultados de uma qualquer posição x da viga. Para tal, o RX-TIMBER Roof pode representar as deformações, assim como os esforços internos individuais.

As verificações incluindo detalhes de dimensionamento e diagramas de resultados selecionados podem ser resumidos no relatório de impressão, sendo assegurada uma documentação bem estruturada. O relatório de impressão pode ser completado com gráficos, descrições, imagens etc. Igualmente, o utilizador pode definir individualmente quais os dados do cálculo que devem aparecer no relatório de impressão.

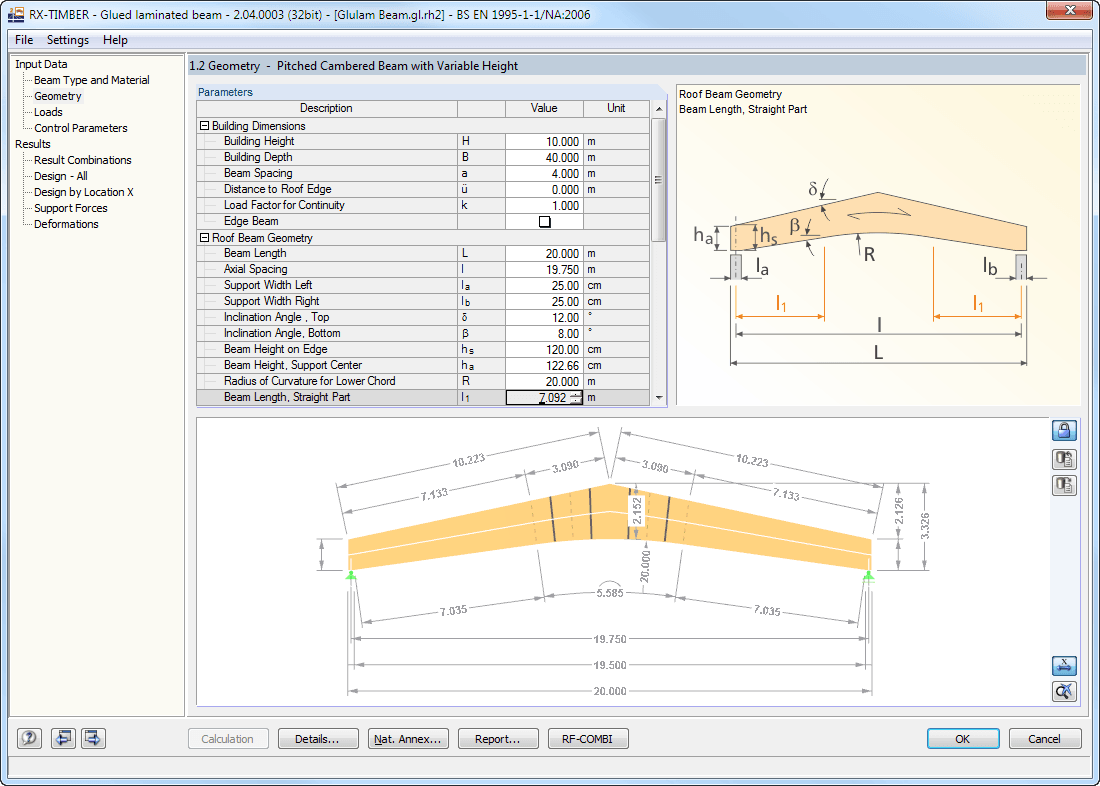

Para a modelação da viga, estão disponíveis várias opções. A entrada da geometria é auxiliada através de representações gráficas. As alterações são atualizadas automaticamente. A flecha das consolas pode ser definida na verificação do estado limite de utilização, independentemente da flecha no vão.

Como material, pode ser selecionada numa biblioteca a classe de madeira desejada. Todas as classes de materiais especificadas em EN 1995-1-1 (EC5) e nos anexos nacionais selecionados estão disponíveis para madeira laminada colada, frondosa e conífera. Existe ainda a possibilidade de gerar uma classe de resistência com parâmetros de material definidos pelo utilizador e assim expandir a biblioteca de materiais. Para a entrada de cargas permanentes (por exemplo, estrutura da cobertura), pode também ser utilizada uma biblioteca de materiais extensa, possível de ser expandida.

Os geradores integrados no RX-TIMBER Roof permitem uma criação confortável de diversos casos de carga de vento e neve. Os casos de carga são representados graficamente para controlo e sobrepostos em combinações de carga automaticamente geradas segundo EN 1990, DIN 1055-100 ou DIN 1052. A entrada de dados é, por isso, reduzida a um mínimo. A definição manual de cargas é também possível.
