- Bemessung folgender Trägerarten:

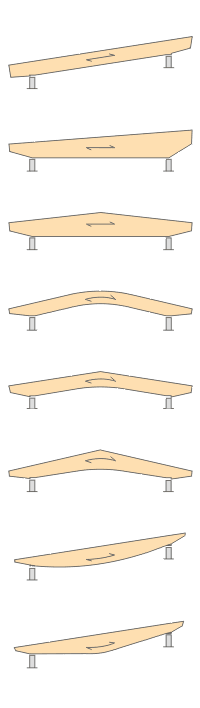

- Parallelträger
- Pultdachträger
- Satteldachträger mit geradem Untergurt
- Bogenträger
- Satteldachträger mit geneigtem Untergurt und konstanter Höhe
- Satteldachträger mit geneigtem Untergurt und veränderlicher Höhe
- Fischbauchträger - Parabelförmig
- Fischbauchträger - Linear mit Ausrundung im Mittelbereich
- Behandlung von unsymmetrischen Trägern mit und ohne Kragarmen
- Anordnung eines lose aufgesetzten Firstkeil (hochgesetzte Trockenfuge)
- Optionale Berücksichtigung von Querzug-Verstärkungselementen
- Zwei mögliche Nachweisarten von Querzug-Verstärkungselementen:
- Konstruktiv falls erforderlich
- Vollständige Aufnahme der Querzugspannungen
- Berechnung der erforderlichen Anzahl der Querzug-Verstärkungselemente und grafische Darstellung deren Anordnung im Träger
- Einfache Geometrieeingabe mit unterstützenden Grafiken
- Komfortable Generierung der Schneelasten nach EN 1991-1-3 bzw. DIN 1055:2005, Teil 5
- Automatische Ermittlung der Windlasten nach EN 1991-1-4 bzw. DIN 1055:2005, Teil 4
- Möglichkeit, eigene Lastfälle und Lasten zu definieren
- Automatische Generierung aller möglichen Lastkombinationen
- Anbindung an MS Excel und steuerbar via COM-Interface
- Materialbibliothek für beide Normen
- Im EC 5 (EN 1995) stehen aktuell die folgenden Nationalen Anhänge zur Verfügung:
-
DIN EN 1995-1-1/NA:2013-08 (Deutschland) -
NBN EN 1995-1-1/ANB:2012-07 (Belgien) -
DK EN 1995-1-1/NA:2011-12 (Dänemark) -
SFS EN 1995-1-1/NA:2007-11 (Finnland) -
NF EN 1995-1-1/NA:2010-05 (Frankreich) -
UNI EN 1995-1-1/NA:2010-09 (Italien) -
NEN EN 1995-1-1/NB:2007-11 (Niederlande) -
ÖNORM B 1995-1-1:2015-06 (Österreich) -
PN EN 1995-1-1/NA:2010-09 (Polen) -
SS EN 1995-1-1 (Schweden) -
STN EN 1995-1-1/NA:2008-12 (Slowakei) -
SIST EN 1995-1-1/A101:2006-03 (Slowenien) -
CSN EN 1995-1-1:2007-09 (Tschechische Republik) -
BS EN 1995-1-1/NA:2009-10 (Vereinigtes Königreich)
-
- Umfangreiche Bibliothek für ständige Lasten
- Zuordnung des Tragwerks zu Nutzungsklasse und Spezifikation von Nutzlastkategorien
- Ermittlung der Nachweisquotienten, Lagerkräfte und Verformungen
- Kurzinfo über eingehaltene oder nicht erfüllte Nachweise
- Farbige Bezugsskalen in den Ergebnismasken
- Direkter Datenexport zu MS-Excel
- DXF-Schnittstelle zur Erstellung von Produktionsunterlagen im CAD
- Programmsprachen Deutsch, Englisch, Tschechisch, Italienisch, Spanisch, Französisch, Portugiesisch, Polnisch, Chinesisch, Niederländisch und Russisch
- Prüffähiges Ausdrucksprotokoll mit allen erforderlichen Nachweisen. Als Ausgabesprachen stehen viele Sprachen zur Verfügung u. a. Deutsch, Englisch, Französisch, Italienisch, Spanisch, Russisch, Tschechisch, Polnisch, Portugiesisch, Chinesisch, Niederländisch.
