RX-TIMBER Glued-Laminated Beam | Funkcje

W aktualnej literaturze wzory stosowane do ręcznego określania sił wewnętrznych i odkształceń są zwykle podawane bez uwzględniania odkształcenia ścinającego. Odkształcenia wynikające z siły tnącej są często niedoceniane, zwłaszcza w konstrukcjach drewnianych.

Belki z drewna klejonego o dużej rozpiętości są zazwyczaj podparte na słupie żelbetowym z ograniczeniami skrętnymi.

Rozszerzenie Wymiarowanie drewna umożliwia wymiarowanie słupów drewnianych zgodnie ze standardową metodą ASD 2018 NDS. Dokładne wyznaczenie nośności na ściskanie oraz współczynników redukcyjnych dla prętów drewnianych jest konieczne dla bezpieczeństwa konstrukcji. Poniższy artykuł weryfikuje maksymalną wytrzymałość na wyboczenie krytyczną obliczoną w module rozszerzeniowym Wymiarowanie drewna przy użyciu równań analitycznych krok po kroku zgodnie z normą NDS 2018, w tym współczynników dostosowania przy ściskaniu, skorygowanej wartości obliczeniowej na ściskanie i końcowego stopnia wyboczenia.

W module można zdefiniować następujące typy obliczeń:

• Obliczanie SGN, SGU i/lub odporności ogniowej
  • Wybór przeprowadzanych obliczeń
  • Wybór, czy zostaną określone siły podporowe i deformacje
  • Dostosowywanie zalecanych wartości według równań od (40) do (42) dla analizy deformacji
  • Definiowanie parametrów dla obliczeń odporności ogniowej prowadzonych według metody uproszczonej (opcjonalnie dla F 30-B,F 60-B, F 90-B oraz definicji użytkownika)
  • Określanie momentu wygięcia dla podpory obrotowej
• Definiowanie warunków podporowych dla belki
• Optymalizacja belki poprzez:
  • Modyfikowanie wysokości belki
  • Modyfikowanie powierzchni belki
  • szerokość przekroju
  • Rozstaw podpór bocznych

Po zakończeniu obliczeń wyniki obliczeń wraz ze wszystkimi wymaganymi wartościami pośrednimi są wyświetlane w przejrzyście ułożonych tabelach, posortowanych według różnych kryteriów.

Ponieważ program wyświetla wartości pośrednie w sposób szczegółowy, zapewniona jest przejrzystość wszystkich obliczeń. Rozkład sił wewnętrznych dla każdego położenia x belki można wyświetlić w osobnym oknie graficznym. Tutaj można wyświetlić zarówno odkształcenia, jak i poszczególne siły wewnętrzne.

Obliczenia ze szczegółami obliczeń i wybranymi wykresami wyników można dodawać do protokołu wydruku, dzięki czemu dokumentacja jest przejrzysta. Raport może zawierać grafiki, opisy, rysunki i inne. Ponadto można wybrać, które dane z obliczeń zostaną uwzględnione w wydruku.

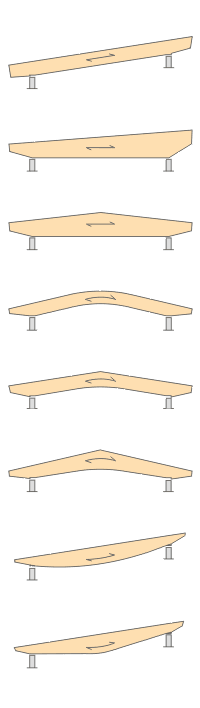

Dostępnych jest wiele opcji modelowania belek. Wprowadzanie geometrii wspomagane jest przez graficzne zilustrowanie geometrii. Modyfikacje przekroju aktualizowane są automatycznie. Ugięcie wsporników można zadać w stanie granicznym użytkowalności, niezależnie od ugięcia w przęśle.

Z bazy danych można wybierać żądany typ drewna. Wszystkie klasy materiałów określone w EN 1995-1-1: 2004 (EC 5) lub DIN 1052:2008-12 oraz w wybranym załączniku krajowym są dostępne dla drewna klejonego warstwowo oraz drewna liściastego i iglastego. Ponadto w celu rozszerzenia biblioteki można wygenerować klasę wytrzymałości o właściwościach materiału zdefiniowanych przez użytkownika. Obciążenia stałe (na przykład konstrukcja dachu) można również wprowadzać za pomocą obszernej biblioteki materiałów z możliwością rozszerzania.

Generatory zintegrowane z RX-TIMBER Purlin umożliwiają wygodne generowanie różnych przypadków obciążenia wiatrem i śniegiem. Przypadki obciążeń są przedstawiane graficznie i nakładane w automatycznie generowanych kombinacjach obciążeń zgodnie z EN 1990, DIN 1055-100 lub DIN 1052. W ten sposób wymagane dane wejściowe są zredukowane do minimum. Specyfikacje obciążenia można jednak wprowadzić również ręcznie.
