Mais sobre o RX-TIMBER Column | Dimensionamento

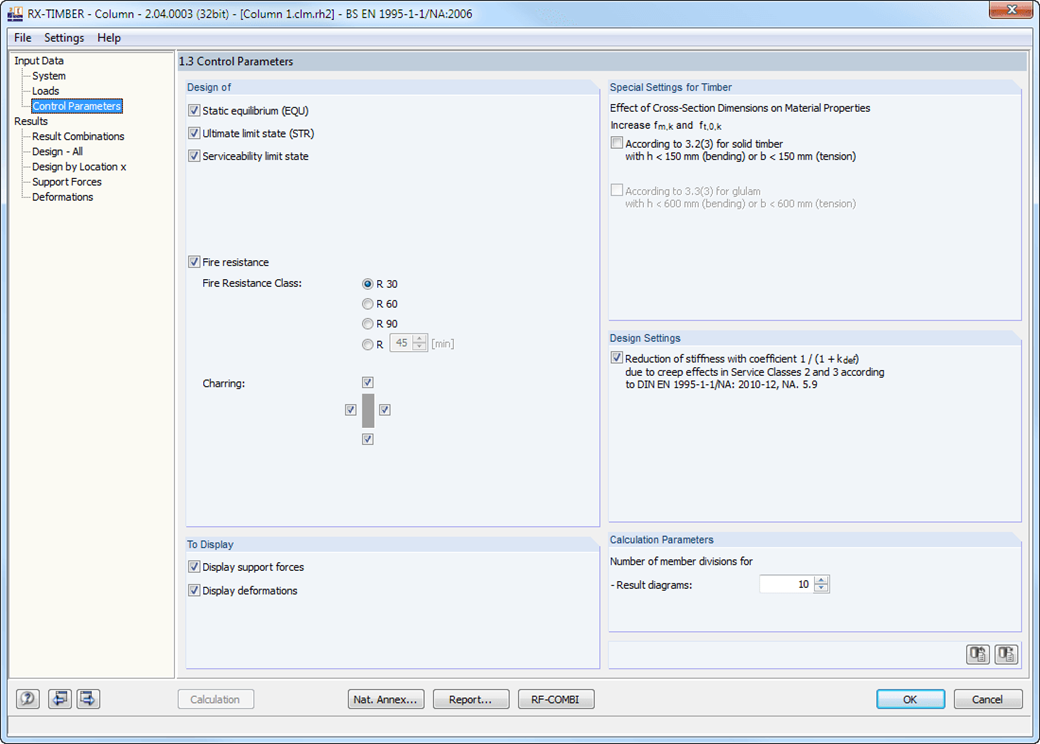

No módulo Column podem ser definidas as seguintes especificações para o cálculo:

• Seleção das verificações a serem efetuadas (estados limite último e de utilização, resistência ao fogo)
• Determinação se as reações de apoio e as deformações devem estar nos dados de saída ou não
• Definição dos parâmetros para efetuar as verificações da proteção contra incêndio pelo método simplificado

A seguir ao dimensionamento bem-sucedido, o módulo apresenta todas as verificações realizadas com todos os resultados intermédios necessários, em tabelas claras e bem organizadas.

Uma vez que o programa apresenta também resultados intermédios, as verificações tornam-se mais transparentes e rastreáveis. Além disso, é possível representar o diagrama de resultados de numa qualquer posição x da viga. Para tal, o RX-TIMBER Column pode representar as deformações, assim como os esforços internos individuais.

As verificações incluindo detalhes de dimensionamento e diagramas de resultados selecionados podem ser resumidos no relatório de impressão, sendo assegurada uma documentação bem estruturada. Igualmente, o utilizador pode definir individualmente quais os dados do cálculo que devem aparecer no relatório de impressão.

Para a modelação do pilar, estão disponíveis várias opções. A entrada da geometria é auxiliada através de representações gráficas. As alterações são atualizadas automaticamente. Como material, pode ser selecionada numa biblioteca a classe de madeira desejada. À disposição estão as classes de resistência definidas na respetiva norma para madeira laminada colada, frondosa e conífera.

Existe ainda a possibilidade de gerar uma classe de resistência com parâmetros de material definidos pelo utilizador e assim expandir a biblioteca de materiais. Os casos de carga introduzidos são representados graficamente para controlo e combinados automaticamente.
