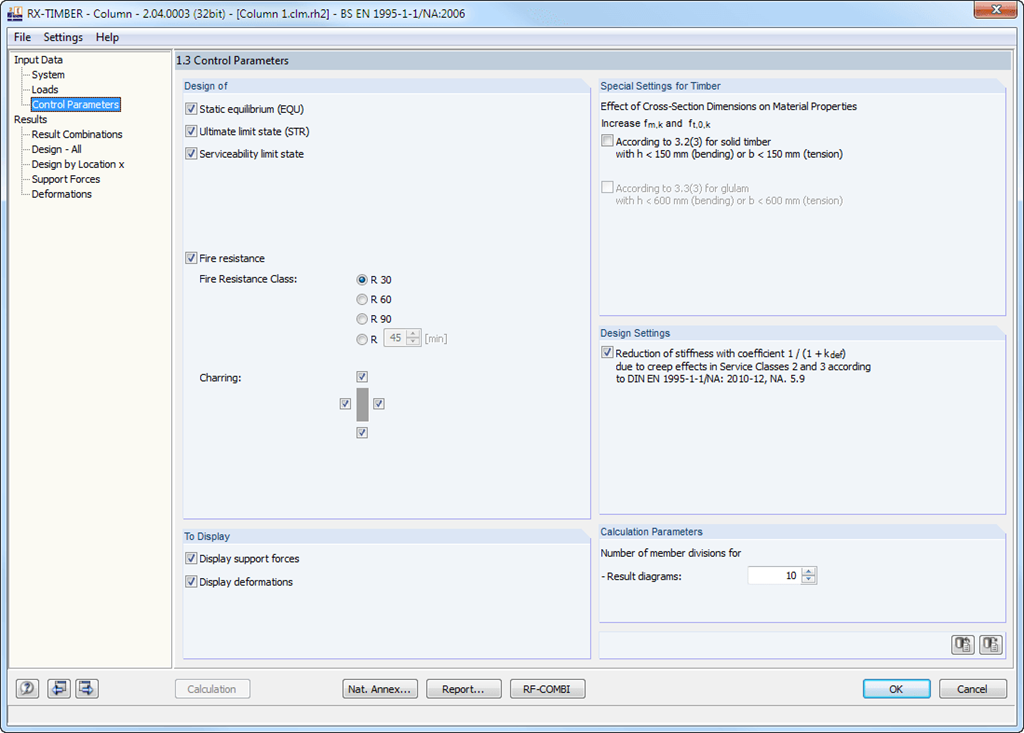

附加模块 RX-TIMBER Column 中可以在计算之前预先定义下列设置:
- 选择需要进行的验算(承载能力极限状态计算、正常使用极限状态验算、抗火验算)
- 设置是否显示支座反力和变形等计算结果
- 按照简化计算方法设置抗火验算时的计算参数
附加模块 RX-TIMBER Column 中可以在计算之前预先定义下列设置:
抗震验算的结果分为两部分: 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架,在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
在【钢结构设计】#/en-US/products/add-ons-for-rfem-6-and-rstab-9/design/steel-design/steel-design-strength-and-stability 钢结构设计{%\模块,可根据欧洲规范 EN 1993-1-3为冷弯薄壁型钢截面应用数值,然后根据 6.1.2 - 6.1.5 和 6.1.8 - 6.1 进行稳定性分析和截面设计.10
在 RFEM 6 中可以找到按照 AISI S100-16/CSA S136-16 进行冷弯型钢杆件设计的软件。 在“钢结构设计”模块中选择“AISC 360”或“CSA S16”作为标准结构,即可进行设计。 然后自动选择“AISI S100”或“CSA S136”进行冷弯成型设计。
RFEM 使用直接强度法 (DSM) 计算杆件的弹性屈曲荷载。 直接强度法提供了两种类型的解决方案,即数值(Finite Strip Method)和解析(规范)。 FSM 特征曲线和屈曲形状可以在截面下查看。
