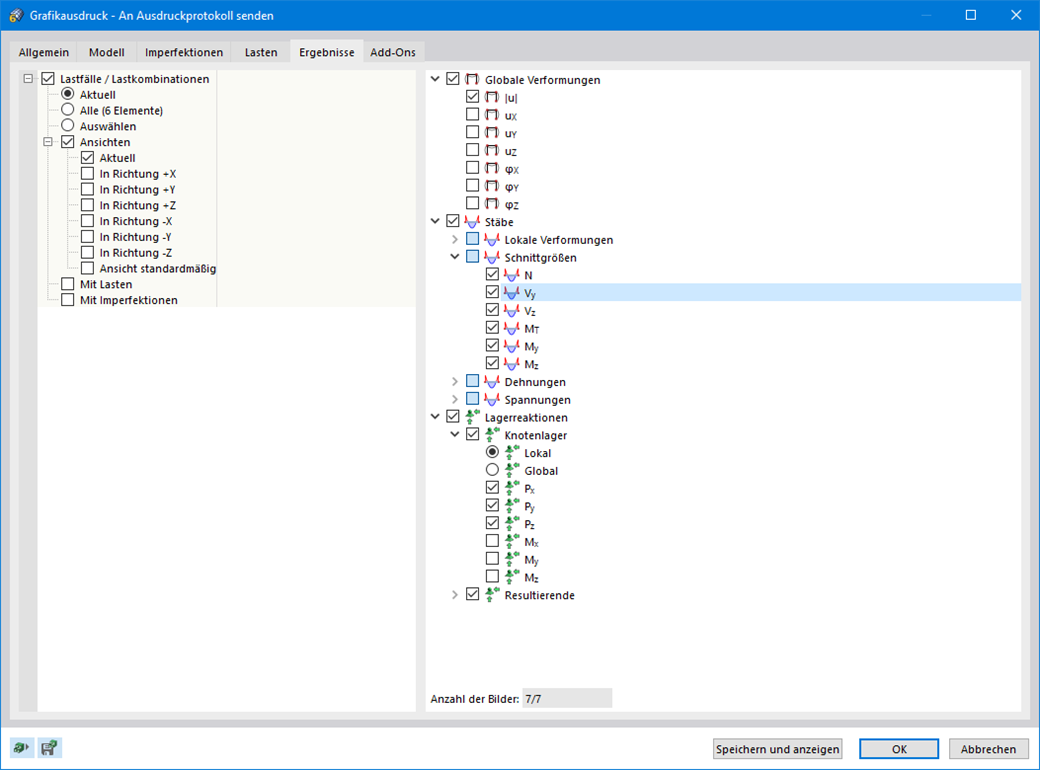

Utilize a função de impressão em série com o seu modelo, as suas cargas e os seus resultados. O gráfico pode ser criado a partir de diferentes direções definidas pelo utilizador. Por exemplo, é possível imprimir todos os esforços internos como vista isométrica através de um simples clique.
