Análise geotécnica | Procedimento

Este artigo descreve os resultados da análise geotécnica e a sua representação gráfica e tabular no programa RFEM 6.

Uma vez que a determinação realista das condições do solo tem uma influência significativa na qualidade da análise estrutural dos edifícios, o RFEM 6 disponibiliza o módulo Análise geotécnica para determinar o corpo de solo a ser analisado.

A forma de fornecer dados obtidos em testes de campo no módulo e utilizar as propriedades de amostras de solos para determinar os maciços de solos de interesse foi discutida no artigo da base de dados de conhecimento "Criação do corpo de solos a partir de amostras de solos no RFEM 6". Por outro lado, este artigo irá discutir o procedimento para o cálculo de assentamentos e pressões do solo para um edifício de betão armado.

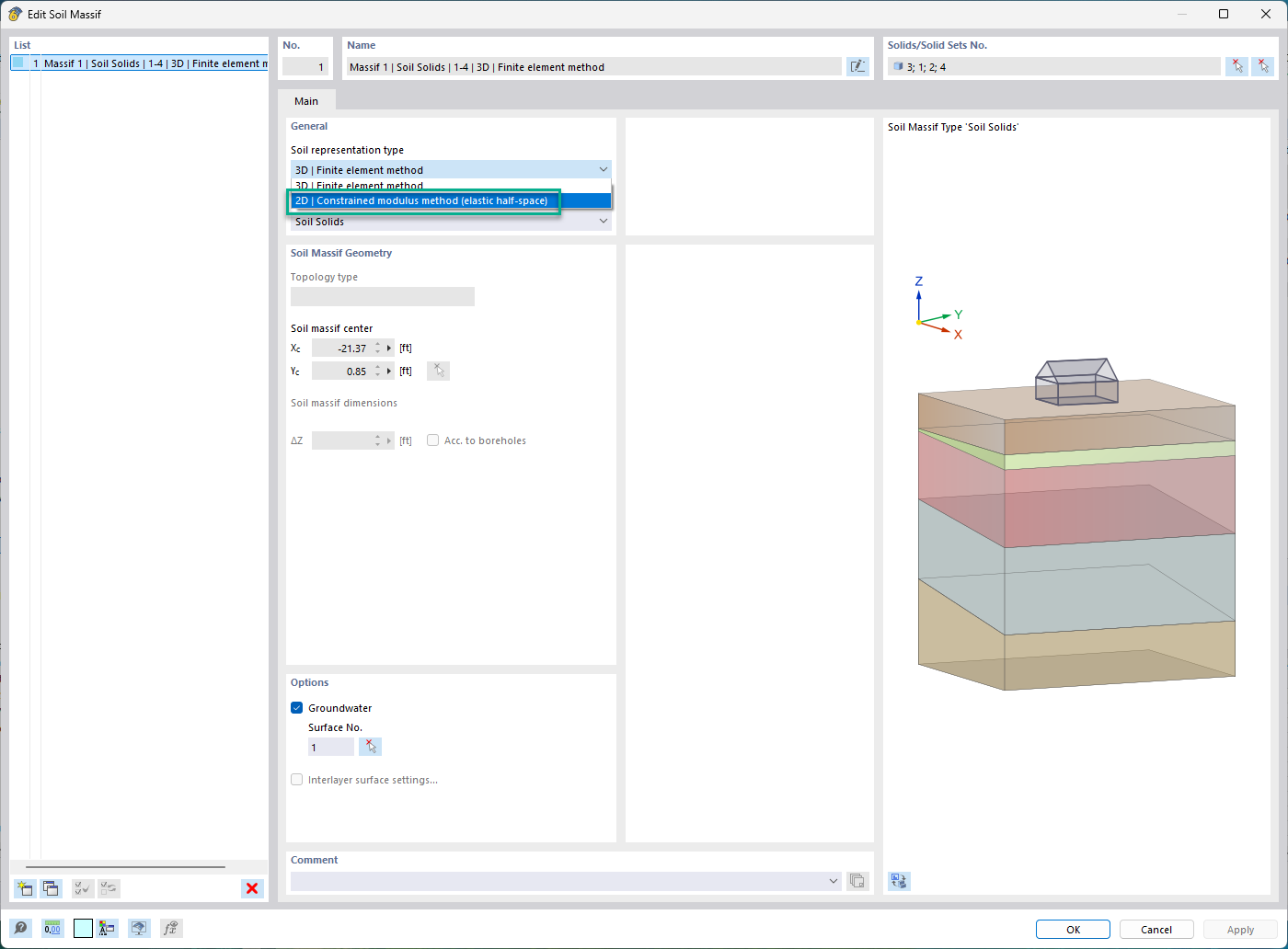

A qualidade da análise estrutural de edifícios é significativamente melhorada se as condições do subsolo forem consideradas da forma mais realista possível. No RFEM 6, é possível determinar de forma realista o corpo de solo a ser examinado com a ajuda do módulo Análise geotécnica. Este módulo pode ser ativado na base de dados do modelo como apresentado na Figura 01.

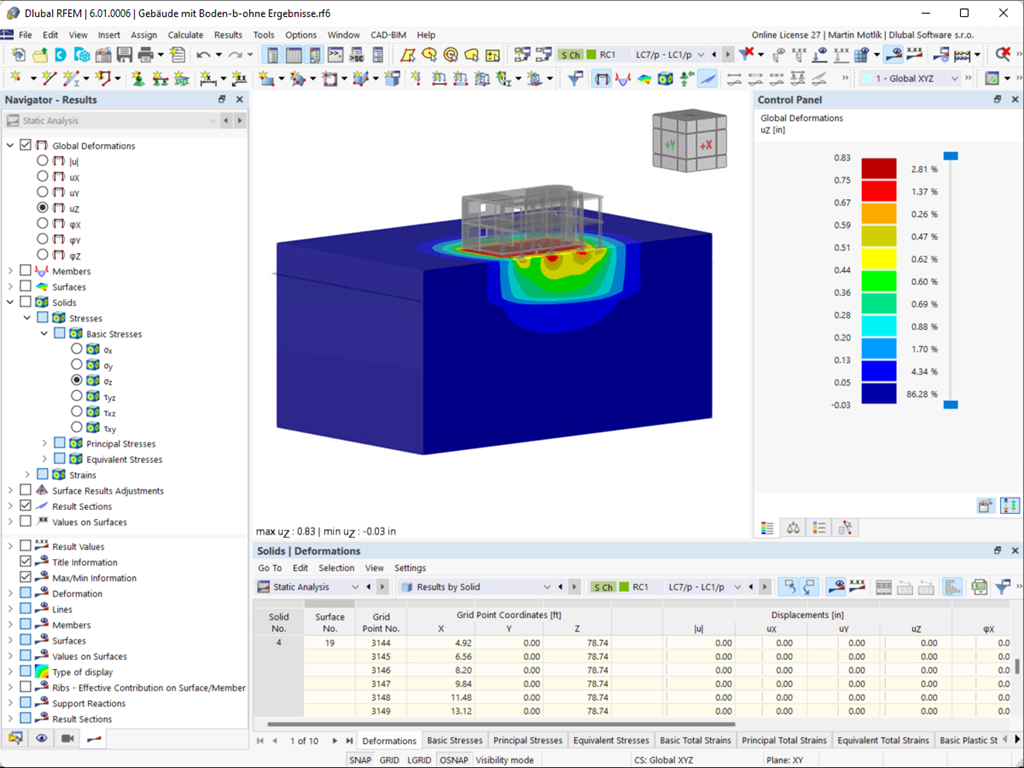

Uma saída gráfica e tabular dos resultados de deformações, tensões e deformações ajuda a determinar os sólidos de solo. Para fazer isso, utilize os critérios de filtro especiais para a seleção específica de resultados.

O programa' não o deixa sozinho com os resultados. Se pretende avaliar graficamente os resultados nos sólidos de solo, pode utilizar os objetos de orientação. Por exemplo, pode definir planos de corte. Isto permite-lhe visualizar os resultados correspondentes em qualquer plano do sólido de solo.

E não apenas isso. A utilização de secções de resultados e de caixas de recorte facilita a análise gráfica precisa do sólido do solo.

Já sabe que é possível modelar e analisar o solo e a estrutura no modelo global. Como resultado, a interação solo-estrutura foi explicitamente considerada. Ao alterar um componente, obtém uma consideração imediata e correta na análise e nos resultados para todo o sistema de solo e estrutura.

Estão prontos para a avaliação? Para isso, estão disponíveis diagramas de cálculo, os quais mostram o decurso de um determinado resultado durante um cálculo.

A atribuição dos eixos vertical e horizontal do diagrama de cálculo pode ser definida livremente. Isso permite, por exemplo, visualizar o curso da liquidação de um determinado nó dependendo da carga.
