Analyse géotechnique | Procédure

Cet article traite des résultats de l'analyse géotechnique et de leur représentation graphique et tabulaire dans le logiciel RFEM 6.

Étant donné que la détermination réaliste des conditions du sol influence considérablement la qualité du calcul de structure des bâtiments, le module complémentaire Analyse géotechnique pour RFEM 6 permet de déterminer la composition du sol à analyser.

Dans l'article « Création d'une composition de sol à partir d'échantillons de sol dans RFEM 6 » de la Base de connaissance, nous vous expliquons comment fournir des données issues d'essais sur le terrain dans le module complémentaire et utiliser les propriétés des échantillons de sol pour déterminer les massifs de sol correspondants. Dans cet article, nous vous expliquons la procédure à suivre pour calculer des tassements et des pressions au sol d'un bâtiment en béton armé.

La qualité du calcul de structures des bâtiments est considérablement améliorée lorsque les conditions du sol sont considérées de la manière la plus réaliste possible. Dans RFEM 6, vous pouvez déterminer de manière réaliste la composition de sol à analyser à l'aide du module complémentaire Analyse géotechnique. Ce module complémentaire peut être activé dans les Données de base du modèle, comme le montre la Figure 01.

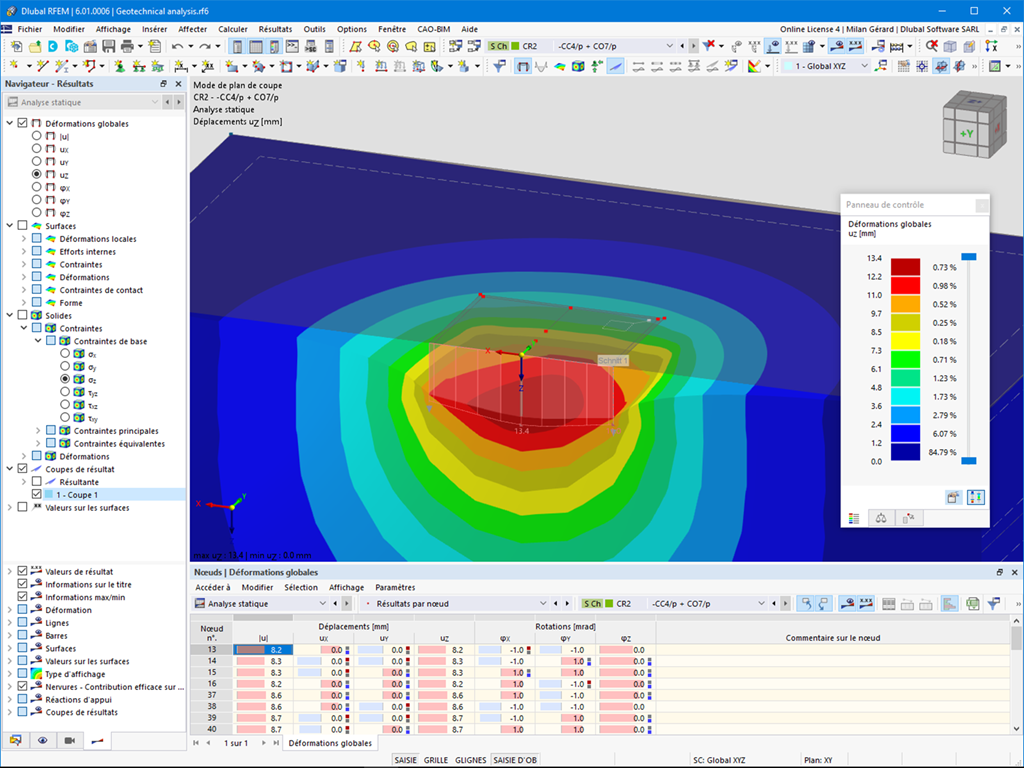

Une sortie graphique et tabulaire des résultats pour les déformations, les contraintes et les déformations vous aide à déterminer les solides de sol. Pour ce faire, des critères de filtre spéciaux vous permettent de sélectionner des résultats spécifiques.

Le programme ne vous laisse pas seul avec les résultats. Si vous souhaitez évaluer graphiquement les résultats dans les solides de sol, des objets repères sont disponibles. Définissez les plans de coupe, par exemple. Vous pouvez ainsi afficher les résultats correspondants à n'importe quel niveau du solide de sol.

Vous pouvez même faire plus que cela ! L'utilisation de coupes de résultats et de boîtes de coupe facilite l'analyse graphique du solide de sol.

Vous savez déjà qu'il est possible de modéliser et d'analyser un sol et une structure dans le modèle global. En conséquence, vous avez explicitement pris en compte l'interaction sol-structure. En modifiant un composant, vous obtenez une prise en compte immédiate et correcte de l'ensemble du système sol-structure dans l'analyse et dans les résultats.

Vos résultats sont prêts à être évalués ? Des diagrammes de calcul sont disponibles pour cela. Ils indiquent la distribution d'un certain résultat lors du calcul.

Vous pouvez définir librement la disposition des axes vertical et horizontal du diagramme de calcul. Cela vous permet, par exemple, de visualiser la distribution du tassement d'un certain nœud en fonction de la charge.
