在"土样"对话框中可以对土层进行明确输入。 在对话框右侧会根据输入图形显示对应的土层，便于用户检查。
用户可通过扩展数据库根据需要定义土层材料属性。 模拟土体材料行为可采用摩尔-库仑模型以及非线性弹性(实体)模型。
用户可自由定义土样和土层的数量。 输入土样后，程序会生成相应的 3D 土体。 通过坐标土体会被分配给建筑结构。
土体的计算按照非线性迭代法进行。 计算得出的应力和沉降会以图形和表格的形式显示。
您有什么问题想问的吗？
长度: 00:00:00 min
知识库
长度: 00:00:33 min
长度: 00:00:00 min
长度: 00:00:00 min
长度: 00:00:00 min
长度: 00:01:07 min
长度: 00:00:53 min
长度: 00:00:54 min
长度: 00:00:00 min
土工分析模块为 RFEM 提供了附加的土层材料模型，能够以合适的方式表现复杂的土层材料行为。 本文主要介绍如何确定土材料模型的应力相关刚度。
本文讨论了岩土工程分析的结果，以及在 RFEM 6 中图形和表格显示的结果。
考虑到实际确定的土壤条件对建筑物的结构分析质量有很大影响，所以在 RFEM 6 中提供了“岩土分析”模块，用于确定要分析的土体。
在知识库文章“在 RFEM 6 中从土样创建土体”中讨论了如何在模块中提供现场试验获得的数据，以及使用土样的属性来确定感兴趣的土层。 本文将讨论钢筋混凝土建筑的沉降和土压力的计算方法。
在知识库文章“在 RFEM 6 中从土样创建土体”中讨论了如何在模块中提供现场试验获得的数据，以及使用土样的属性来确定感兴趣的土层。 本文将讨论钢筋混凝土建筑的沉降和土压力的计算方法。
如果土层条件尽可能地符合实际，那么建筑物的结构分析质量就会得到显着提高。 在 RFEM 6 中，借助“岩土分析”模块，您可以实际确定要分析的土体。 该模块可以在模型的基础数据中激活，如图01所示。
在“岩土工程分析”模块中使用了 Hook-Brown 材料模型。 模型中的材料行为类似于线弹性。 其非线性准则是最常见的岩石失效准则。
材料参数可以通过以下方式输入
- 直接或通过
- GSI分类
描述的。
关于该材料模型和在 RFEM 中输入材料的定义的详细信息，请参见相应章节。岩土工程分析模块在线手册的 -manuals/rfem-6-geotechnical-analysis/004120 Hoek-Brown 模型。
.png?mw=512&hash=6677b2808a6a66c868e0b309d222fa0a57ad16cc)

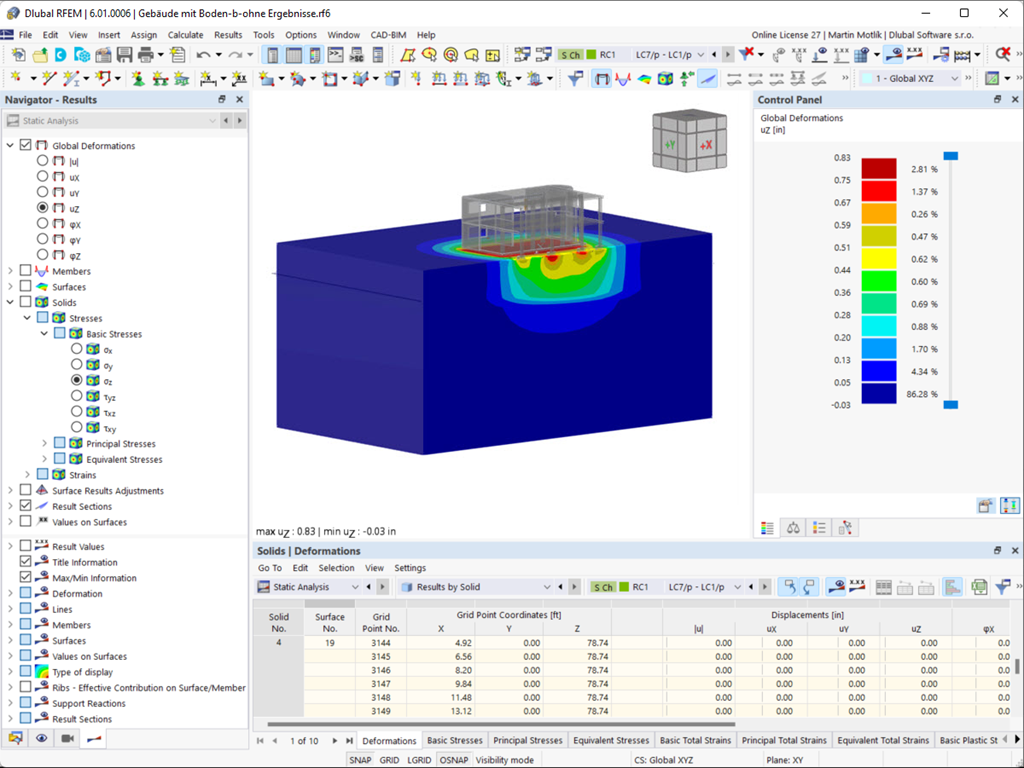

变形、应力和应变结果的图形和表格输出可以帮助您确定土的实体。 为此，请使用特殊的筛选条件有针对性地选择结果。
该程序不会让您独自获得结果。' 如果您想以图形方式评估土壤实体中的结果，可以使用向导对象。 例如，您可以定义剪裁平面。 这样您就可以在土体的任何平面上查看相应的结果。
不仅如此。 结果剖面和裁剪框的使用有助于对土体进行精确的图形分析。
您已经知道可以在整个模型中对土壤和结构进行建模和分析。 因此，您已经明确地考虑了土-结构的相互作用。 通过修改一个组件，您可以立即正确地考虑整个土体和结构体系的分析以及结果。
您准备好进行评估了吗？ 为此提供了计算图表，该图表显示了计算过程中某个结果的变化过程。
您可以自由定义计算图的垂直轴和水平轴的分配。 例如，这使您可以根据荷载查看某个节点的沉降过程。
