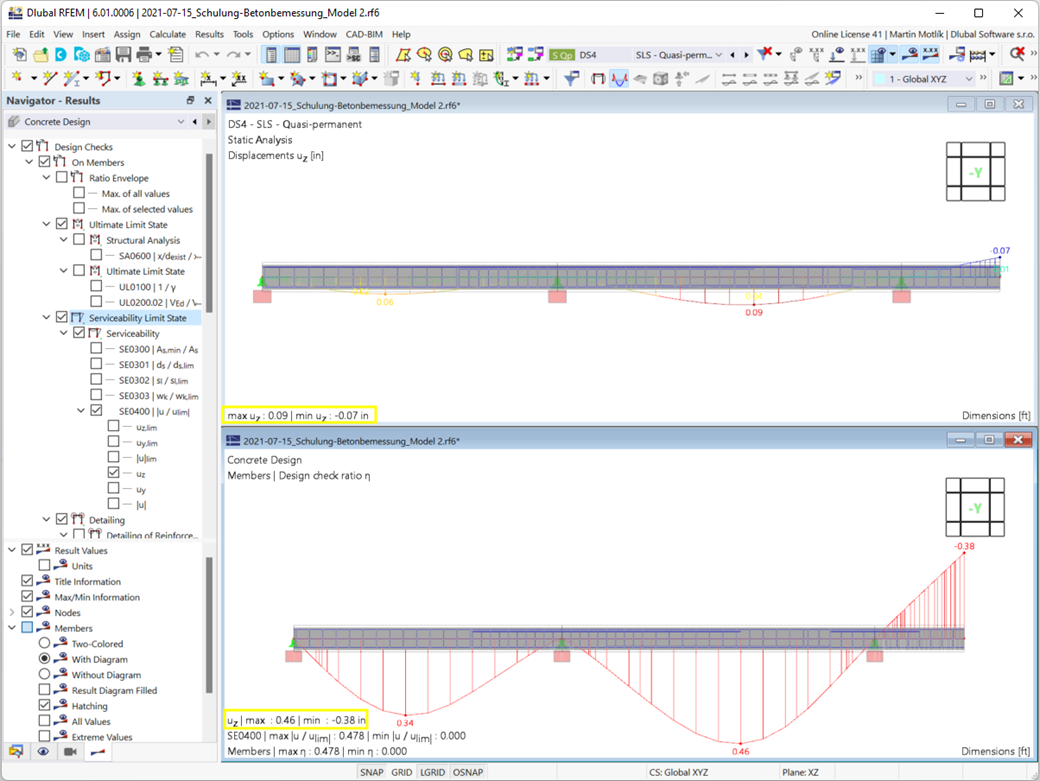

O utilizador determina a deformação para barras e superfícies tendo em consideração a secção de betão armado fendilhada (estado II) ou não fendilhada (estado I). Ao determinar a rigidez, pode considerar o reforço à tração entre as fendas, designado de 'rigidez à tração' de acordo com a norma de dimensionamento utilizada.
Dimensionamento de betão | Determinação da deformação nas secções fendilhadas (estado II)
