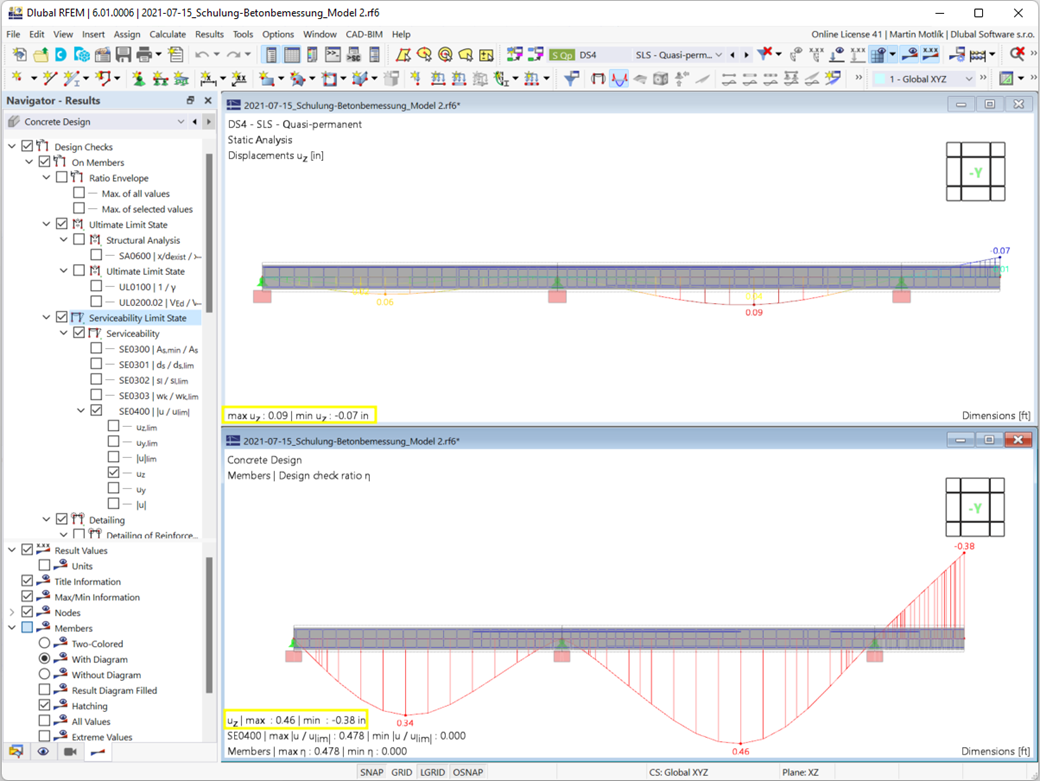

Deformace prutů a ploch se stanoví se zohledněním železobetonového průřezu s trhlinami (stav II) nebo bez trhlin (stav I). Při stanovení tuhosti můžete zohlednit tahové zpevnění mezi trhlinami, takzvané 'tension stiffening' podle použité návrhové normy.
Posouzení železobetonových konstrukcí | Stanovení deformací ve stavu s trhlinami
