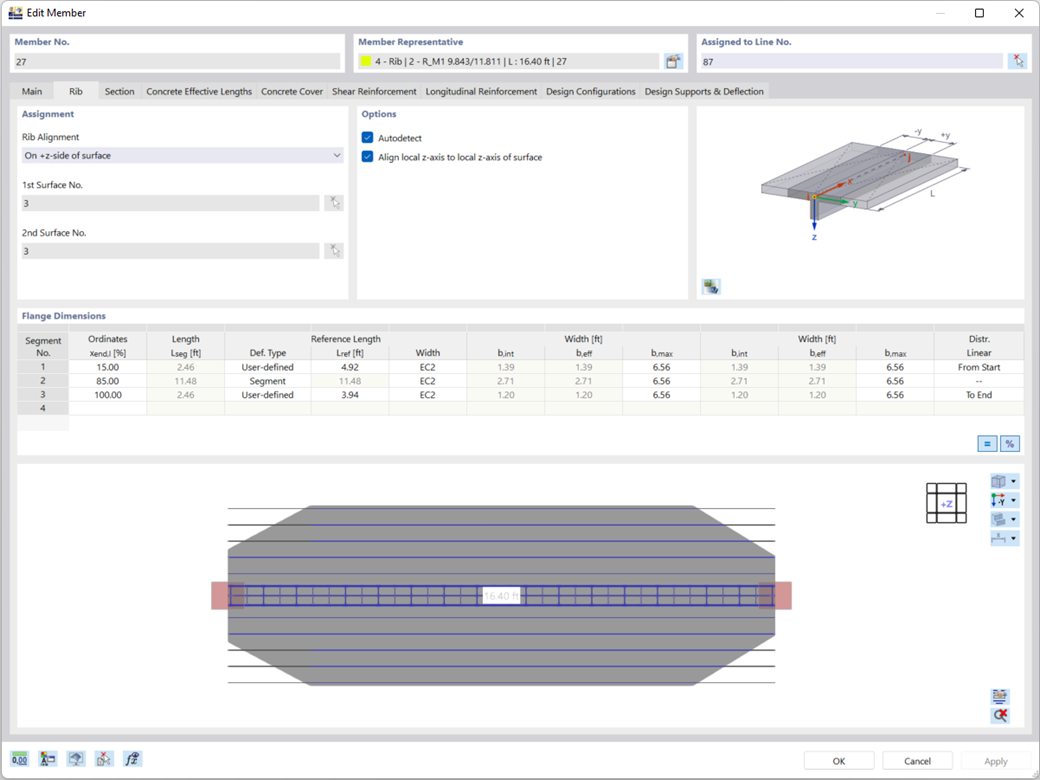

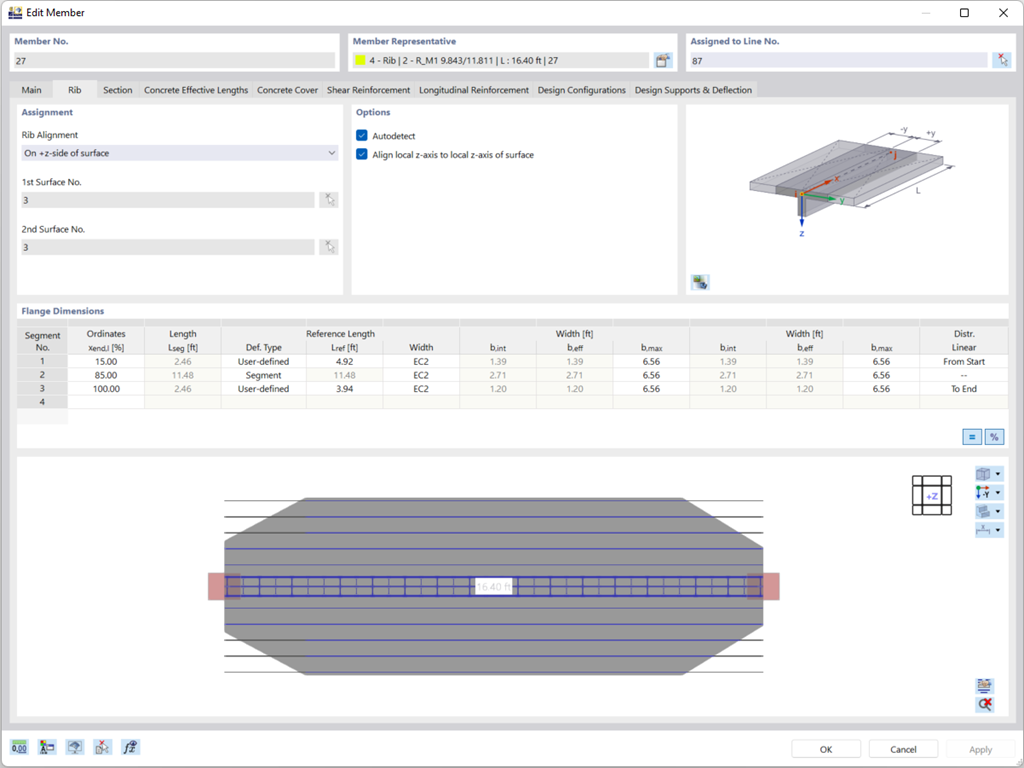

Numa barra, é possível definir a largura de integração e a largura efetiva da laje de vigas em T (nervuras) com diferentes larguras. A barra está subdividida em segmentos. Pode optar entre a classe ou especificar a transição entre as diferentes larguras de banzo como variável linear. Além disso, o programa permite considerar a armadura de superfície definida como armadura de banzo para o dimensionamento de betão armado de uma nervura.
Dimensionamento de betão | Definição de larguras efetivas de lajes de vigas em T por segmento
