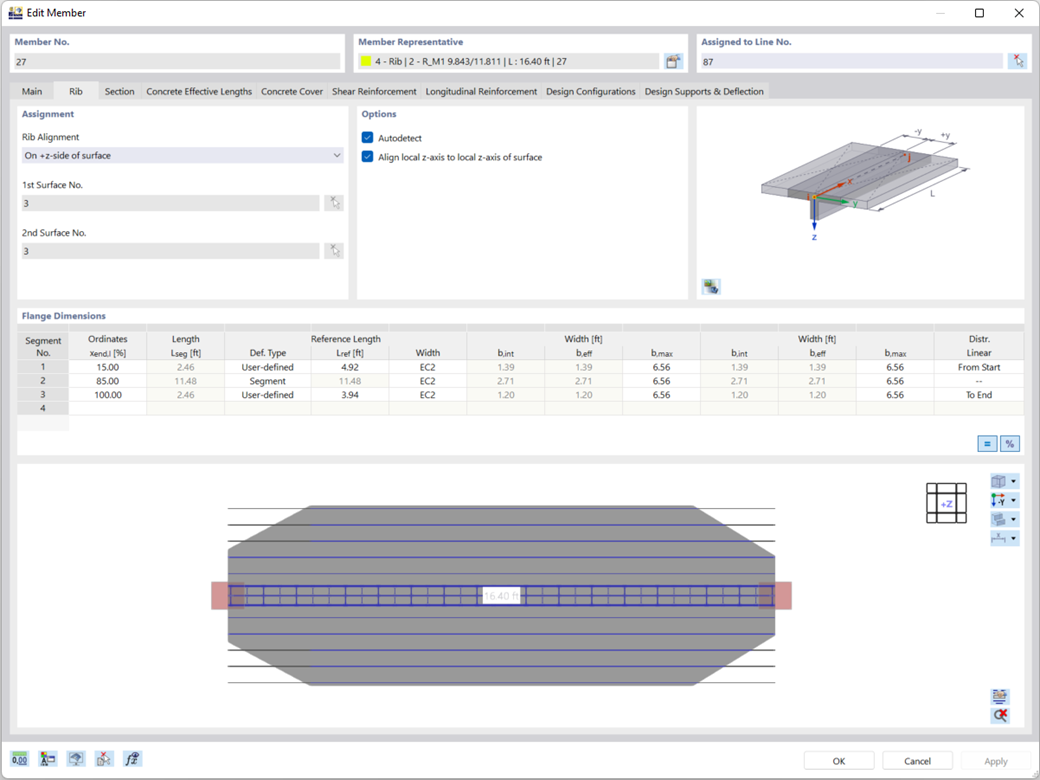

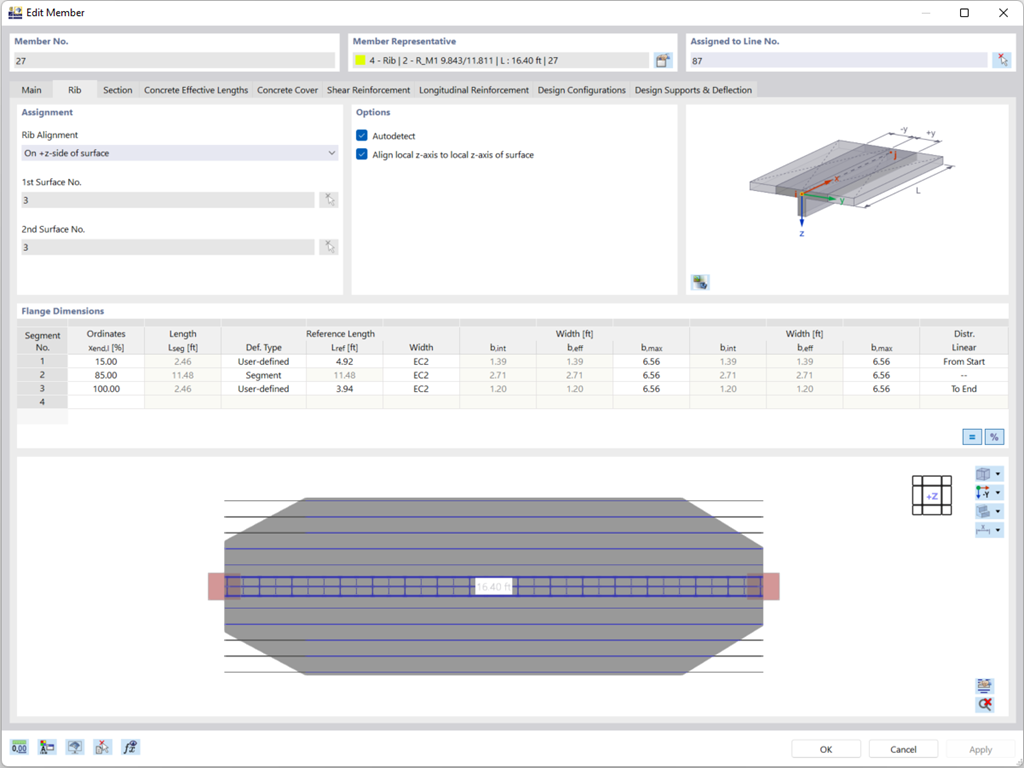

Dentro de una barra, puede definir el ancho de integración y el ancho eficaz de la losa de las vigas en T (nervios) con diferentes anchos. La barra se divide en segmentos. Puede clasificar o especificar la transición entre los diferentes anchos de ala como linealmente variable. Además, el programa le permite considerar la armadura de piel definida como una armadura de ala para el cálculo de hormigón armado de un nervio.
Cálculo de hormigón | Definición de los anchos de losa eficaces de vigas en T por segmento
