Dimensionamento de madeira | Resistência e estabilidade | Entrada

A entrada do sistema e o cálculo dos esforços internos podem ser realizados nos programas RFEM e RSTAB. Para isso, terá acesso total às extensas bibliotecas de materiais e secções.

O dimensionamento da madeira está totalmente integrado nos programas principais. Ao mesmo tempo, considera automaticamente a estrutura e os resultados de cálculo existentes. Outras entradas para o dimensionamento de madeira, tais como comprimentos efetivos, reduções de secções ou parâmetros de dimensionamento, são atribuídas aos objetos a serem dimensionados. Em muitas partes do programa, pode facilmente selecionar os elementos graficamente utilizando a função [Selecionar].

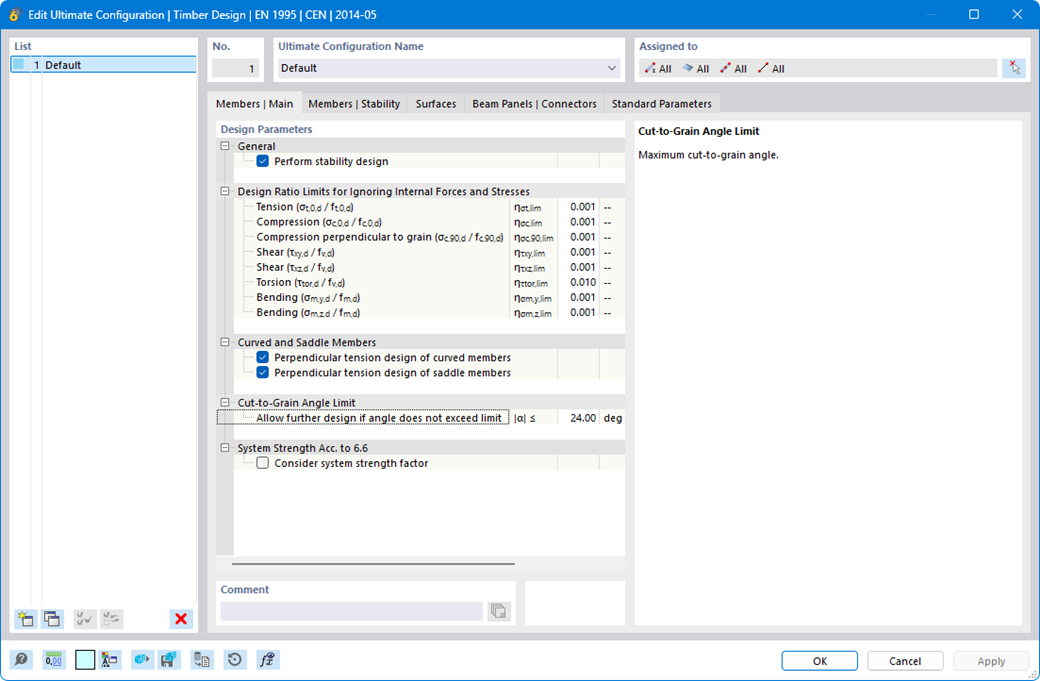

Editar configuração do estado limite último – Dimensionamento de madeira segundo EN 1995

Tem alguma pergunta?
