Verifica delle strutture di legno | Resistenza e stabilità | Input

È possibile inserire il sistema strutturale e calcolare le forze interne nei programmi RFEM e RSTAB. Hai pieno accesso alle ampie librerie di materiali e sezioni trasversali.

Timber Design è completamente integrato nei programmi principali. Allo stesso tempo, tiene automaticamente conto della struttura e dei risultati di calcolo disponibili. È possibile assegnare ulteriori voci per la verifica legno, come lunghezze libere d'inflessione, riduzioni delle sezioni trasversali o parametri di progetto, agli oggetti da progettare. È possibile selezionare facilmente gli elementi graficamente utilizzando la funzione [Seleziona] in molte posizioni del programma.

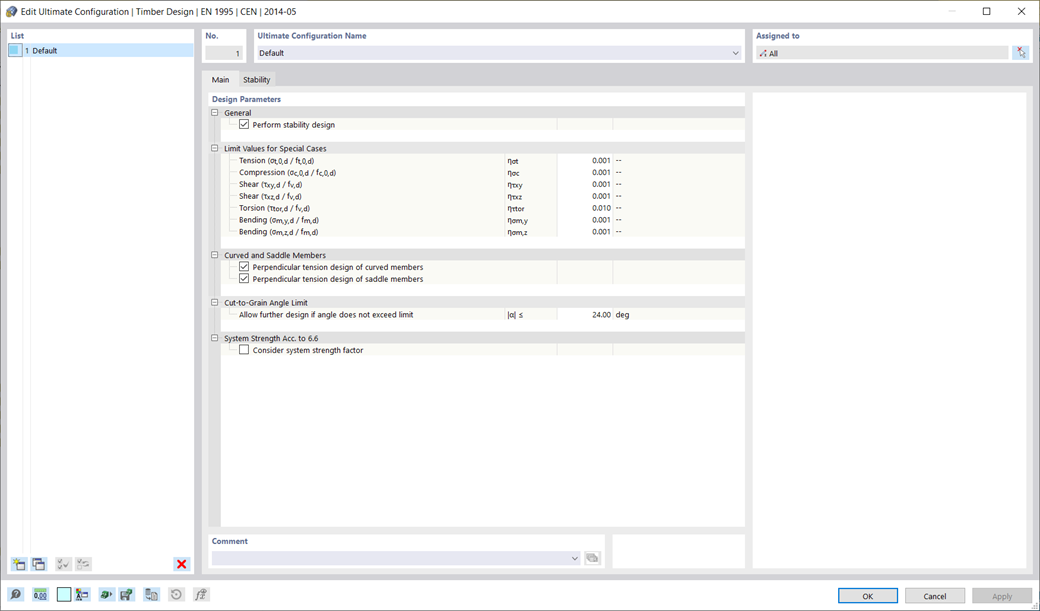

Modifica della configurazione dello stato limite ultimo - Progettazione di strutture in legno secondo EN 1995
