Cálculo de madera | Resistencia y estabilidad | Entrada de datos

Puede introducir el sistema estructural y calcular los esfuerzos internos en los programas RFEM y RSTAB. Tiene acceso completo a las amplias bibliotecas de materiales y secciones.

El complemento Cálculo de madera está completamente integrado en los programas principales. Al mismo tiempo, tiene en cuenta automáticamente la estructura y los resultados de cálculo disponibles. Puede asignar más entradas de datos para el cálculo de la madera a los objetos para calcular, como longitudes eficaces, reducciones de secciones o parámetros de cálculo. Puede seleccionar fácilmente los elementos gráficamente usando la función [Seleccionar] en muchas posiciones del programa.

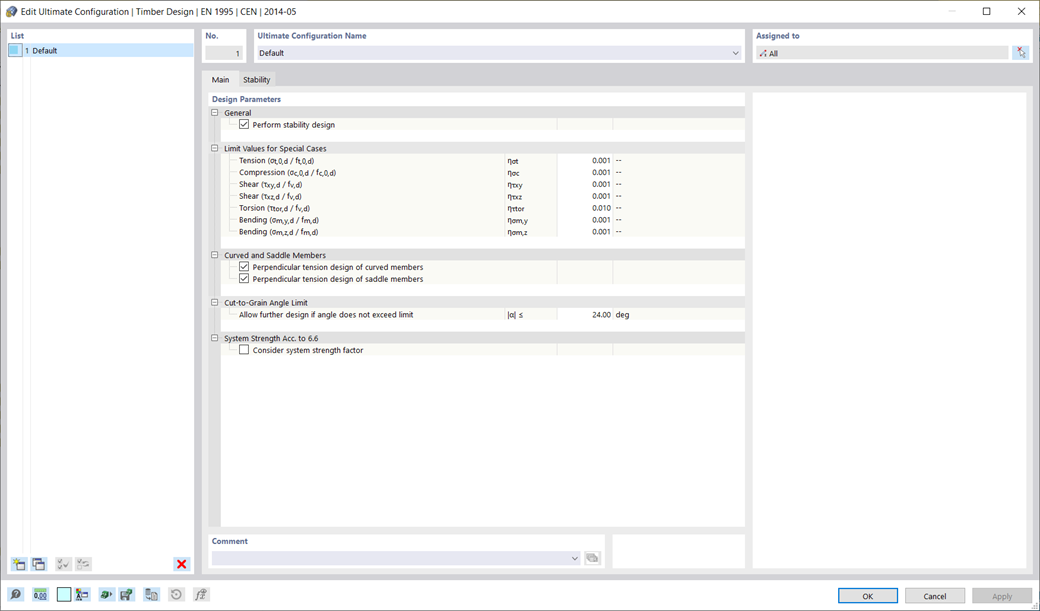

Edición de la configuración del estado límite último - Cálculo de madera según EN 1995
