Dimensionamento de estruturas de madeira | Resistência e estabilidade | Resultados

• Definição arbitrária do tempo de queima
• Para estruturas de superfícies (madeira laminada cruzada), é possível calcular com ou sem adesão da camada
• Especificação livre dos parâmetros de incêndio definida pelo utilizador
• Consideração de diferentes comprimentos efetivos para o dimensionamento da resistência ao fogo
• Verificação opcional para 'compressão perpendicular às fibras'
• Visualização gráfica de resultados integrada no RFEM/RSTAB, por exemplo, B. Relação de dimensionamento
• Integração completa dos resultados no relatório de impressão do RFEM/RSTAB

Utilizou o solucionador de valores próprios do módulo para determinar o fator de carga crítica dentro da análise de estabilidade? Se assim for, pode apresentar a forma própria determinante do objeto a ser dimensionado como resultado. O solucionador de valores próprios está disponível aqui para verificações da encurvadura por flexão-torção, dependendo da norma de dimensionamento utilizada.

Se o seu dimensionamento for bem-sucedido, segue-se a parte descontraída do seu trabalho. Isto porque o programa faz muitos processos por si. Por exemplo, os dimensionamentos realizados são apresentados numa tabela. Mostra todos os detalhes dos resultados. Graças às fórmulas de dimensionamento apresentadas de forma clara, poderá entender os resultados sem problemas. Não existe aqui o efeito de "caixa negra".

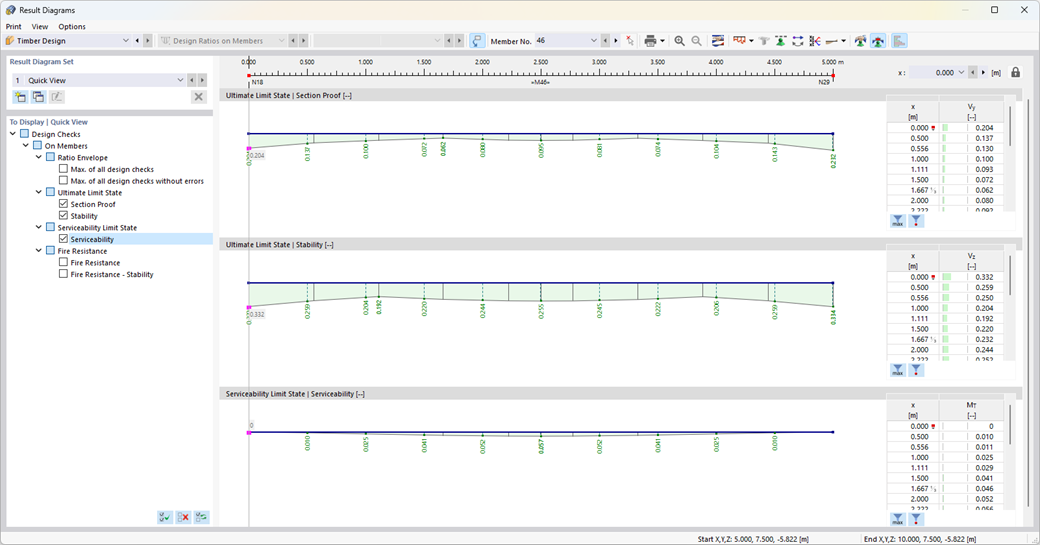

As verificações são realizadas em todos os pontos relevantes das barras e apresentadas graficamente como um diagrama de resultados. Além disso, estão disponíveis gráficos detalhados na saída de resultados como, por exemplo, a distribuição de tensões numa secção ou a forma própria determinante.

Todos os dados de entrada e resultados estão incluídos no relatório de impressão do RFEM/RSTAB. Pode selecionar especificamente o conteúdo do relatório e a extensão dos dados de saída para as verificações individuais.
