Verifica delle strutture di legno | Resistenza e stabilità | Risultati

Se il tuo progetto ha successo, seguirà la parte rilassata del tuo lavoro. Perché il programma esegue molti processi per te. Ad esempio, le verifiche eseguite sono visualizzate in una tabella. Ti mostra tutti i dettagli dei risultati. Grazie alle formule di progetto presentate in modo chiaro, sarai in grado di comprendere i risultati senza problemi. Non c'è nessun effetto "scatola nera" qui.

Le verifiche vengono eseguite in tutte le posizioni determinanti delle aste e visualizzate graficamente come diagramma dei risultati. Inoltre, nell'output dei risultati sono disponibili grafici dettagliati, come la distribuzione delle tensioni su una sezione trasversale o la forma modale determinante.

Tutti i dati di input e dei risultati fanno parte della relazione di calcolo di RFEM/RSTAB. È possibile selezionare il contenuto e l'estensione del report in modo specifico per le singole verifiche di verifica.

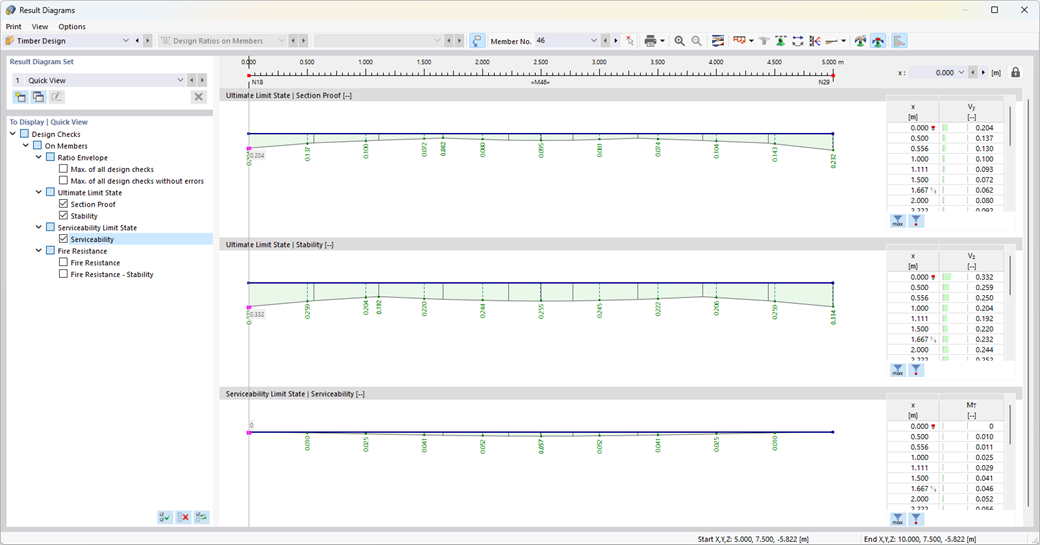

Diagrammi dei risultati della verifica del legno
