Holzbemessung | Tragfähigkeit und Stabilität | Ergebnisse

Wenn Ihre Bemessung erfolgreich war, folgt der entspannte Teil Ihrer Arbeit. Denn das Programm erledigt viele Prozesse von selbst. Beispielsweise werden Ihnen die geführten Nachweise tabellarisch ausgegeben. Dabei zeigt es Ihnen sämtliche Ergebnisdetails an. Dank der übersichtlich präsentierten Nachweisformeln können Sie diese ohne viel Rätselraten nachvollziehen. Einen Blackbox-Effekt gibt es hier nicht.

Die Nachweise werden an allen maßgebenden Stellen der Stäbe geführt und Ihnen grafisch als Ergebnisverlauf dargestellt. Zudem warten in der Ergebnisausgabe weitere Detailgrafiken, wie ein Spannungsverlauf am Querschnitt oder die maßgebende Eigenform, auf Sie.

Die gesamten Eingabe- und Ergebnisdaten sind Teil des RFEM-/RSTAB-Ausdruckprotokolls. Den Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise können Sie gezielt selektieren.

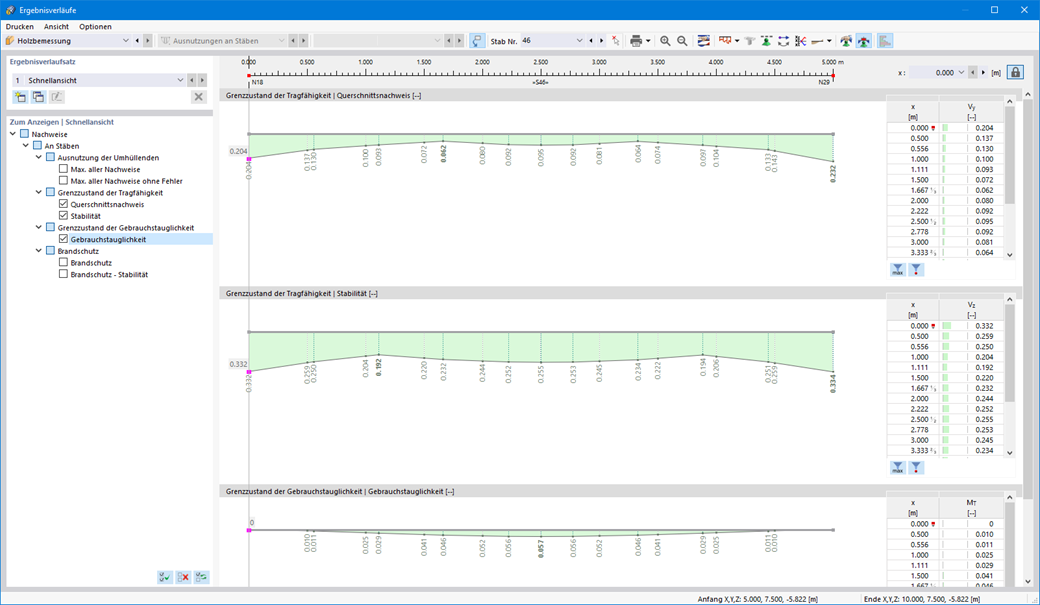

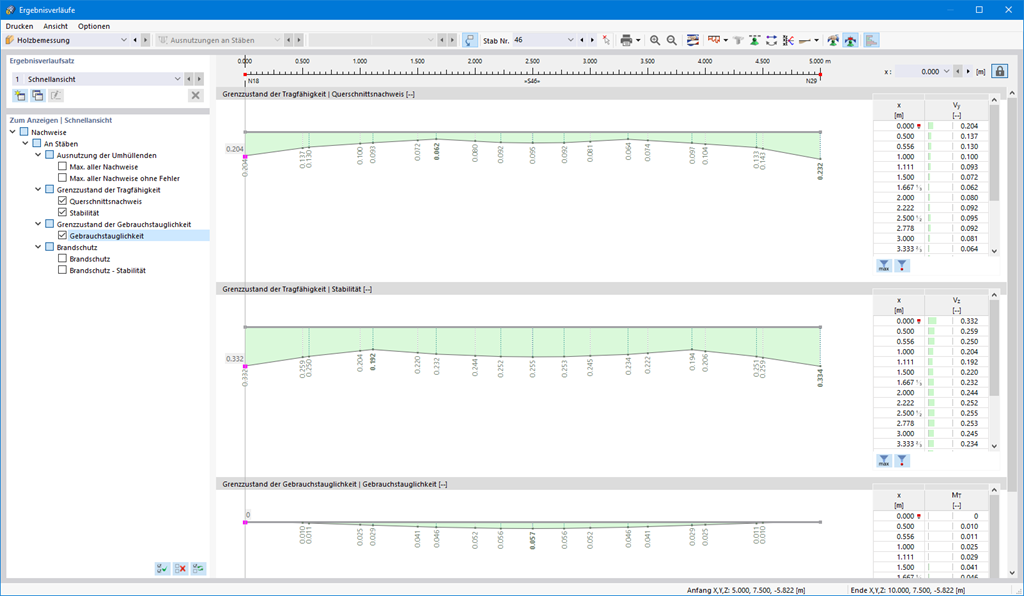

Ergebnisverläufe der Holzbemessung
