O artigo 4.1.8.7 do National Building Code of Canada (NBC) 2020 fornece um procedimento claro para os métodos de análise sísmica. O método mais avançado, o procedimento de análise dinâmica no artigo 4.1.8.12, deve ser utilizado para todos os tipos de estrutura, exceto aqueles que cumprem os critérios definidos em 4.1.8.7. O método mais simples, o Equivalent Static Force Procedure (ESFP) no artigo 4.1.8.11, pode ser utilizado para todas as outras estruturas.
No RFEM 6, a análise sísmica pode ser realizada utilizando os módulos de Análise modal e Análise de espectro de resposta. Após a realização da análise espectral, é possível utilizar o módulo Modelo de construção para apresentar as ações do piso, os desvios entre os pisos e as forças nas paredes de corte.
O Building Model é um dos módulos especiais de solução no RFEM 6. É uma ferramenta muito útil para a modelação e que facilita a criação e manipulação de pisos. O Building Model pode ser activado no início do processo de modelação e posteriormente.
Este artigo irá mostrar como modelar e dimensionar estruturas de cabos no RFEM 6 e no RSTAB 9.
O modelo do edifício é calculado em duas fases:
- Cálculo 3D global do modelo completo, no qual os pisos são modelados como um plano (diafragma) rígido ou como uma laje de flexão
- Cálculo 2D local dos pisos individuais
Os resultados de pilares e paredes do cálculo 3D e os resultados dos pisos do cálculo 2D são combinados num único modelo após o cálculo. Isto significa que não é necessário alternar entre o modelo 3D e os modelos 2D individuais dos pisos. O utilizador trabalha apenas com um modelo, poupando, assim, tempo precioso e evitando possíveis erros na troca de dados manual entre o modelo 3D e os modelos 2D dos pisos individuais.
As superfícies verticais no modelo podem ser divididas em paredes de corte e vigas-parede. O programa gera automaticamente barras de resultados internos a partir destes objetos de parede, para que possam depois ser utilizadas de acordo com a norma desejada no módulo Dimensionamento de betão.
Para elementos em modelos de edifícios, estão disponíveis diversas ferramentas de modelação:
- Linha vertical
- Pilar
- Parede
- Barra de viga
- Teto retangular
- Laje poligonal
- Abertura retangular no teto
- Abertura de teto poligonal
Esta função permite definir elementos no plano do solo (por exemplo, uma camada de fundo) com a criação de elementos múltiplos associados no espaço.
Com a ajuda do tipo de piso "Só transferência de carga", pode utilizar o módulo Modelo do edifício para considerar lajes sem efeito de rigidez dentro e fora do plano. Este tipo de elemento acumula as cargas na laje e transfere-as para os elementos de apoio do modelo 3D. Desta forma, pode instalar componentes secundários, tais como grelhas e outros elementos semelhantes de distribuição de carga, sem qualquer efeito adicional no modelo 3D.

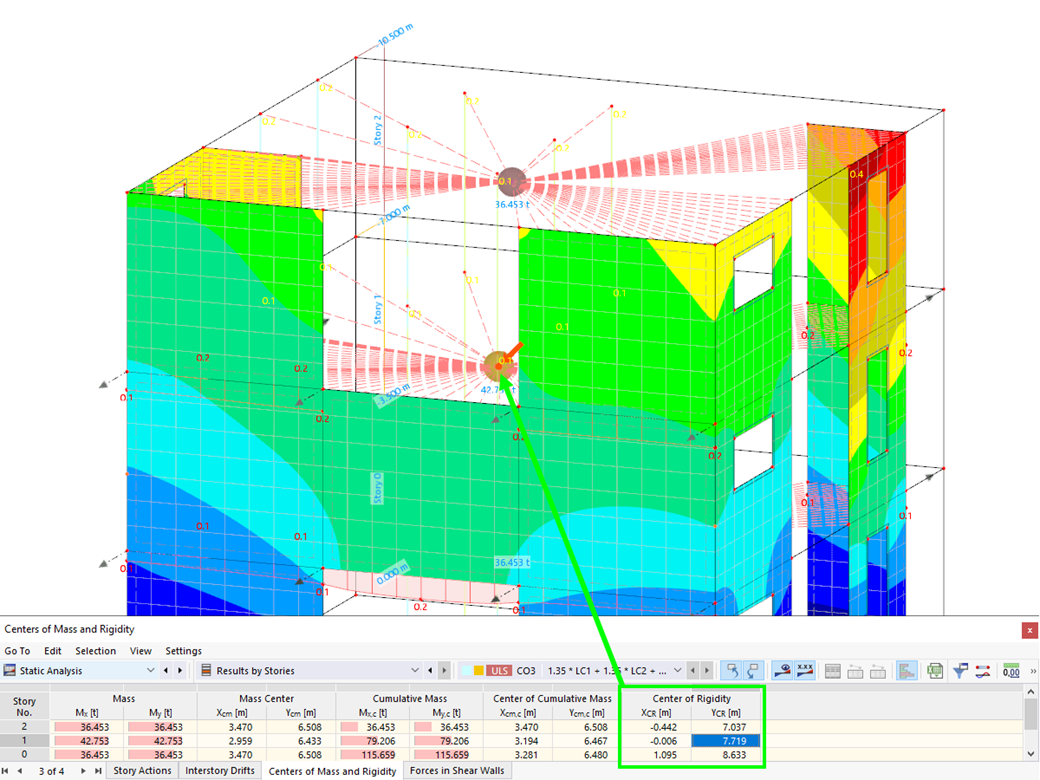

Ativou o módulo Modelo do edifício ? Muito bem! Depois, é possível apresentar o centro de rigidez em tabelas e gráficos. Utilize-o para as suas análises dinâmicas, por exemplo.
