加拿大国家建筑规范 (NBC) 2020 第 4.1.8.7 条对地震分析方法进行了明确的规定。 更高级的方法，即第 4.1.8.12 条中的动力分析程序，适用于所有结构类型，但不满足 4.1.8.7 中规定的标准。 更简单的方法，即第 4.1.8.11 条中的等效静力法(ESFP)，可用于所有其他结构。
在 RFEM 6 中，可以使用“模态分析”和“反应谱分析”模块进行地震分析。 执行谱分析后，可以使用“建筑模型”模块显示剪力墙中的楼层作用、层间位移和力。
建筑模型是 RFEM 6 中的特殊解决方案之一。 它是一种非常有用的建模工具，可以轻松创建和操作建筑楼层。 建筑模型可以在建模过程的开始和之后激活。
本文将向您展示如何在 RFEM 6 和 RSTAB 9 中对索结构进行建模和设计。
建筑模型的计算分两个阶段进行：
- 全局模型的 3D 计算，其中板被建模为刚性平面（隔膜）或弯曲板
- 单个楼层的局部二维计算
计算后，柱和墙的三维计算结果以及板的二维计算结果合并在一个模型中。 这意味着无需在板的 3D 模型和单个 2D 模型之间切换。 用户只需使用一个模型，既可以节省宝贵的时间，也可以避免手动在 3D 模型和单个 2D 天花板模型之间进行数据交换时可能出现的错误。
模型中的竖向面可以分为剪力墙和洞口门楣。 程序会自动从这些墙对象生成内部结果杆件，然后可以按照程序中所需的标准使用它们 [[#/zh/products/rfem-fea-software/add-ons-for-rfem-6/design/reinforced-concrete-design/concrete-design-members-and-surfaces 模块
RFEM 6 的混凝土设计模块]]。
有以下几种建模工具可供选择：
- 竖线
- 柱
- 墙
- 梁杆件
- 矩形天花板
- 多边形楼板
- 天花板上的矩形洞口
- 多边形天花板洞口
用户可以使用该功能在空间中定义平面单元（例如背景层），并在空间中创建多单元网格。
使用“仅导荷虚面”楼层类型，您可以在不考虑平面内和平面外刚度影响的情况下创建楼板。 这种单元类型承受板上的荷载，并将其传递给三维模型的柱单元。 这样您就可以选择安装次要构件，例如 B。在 3D 模型中模拟格栅和类似的荷载分布单元，而不产生任何其他影响。

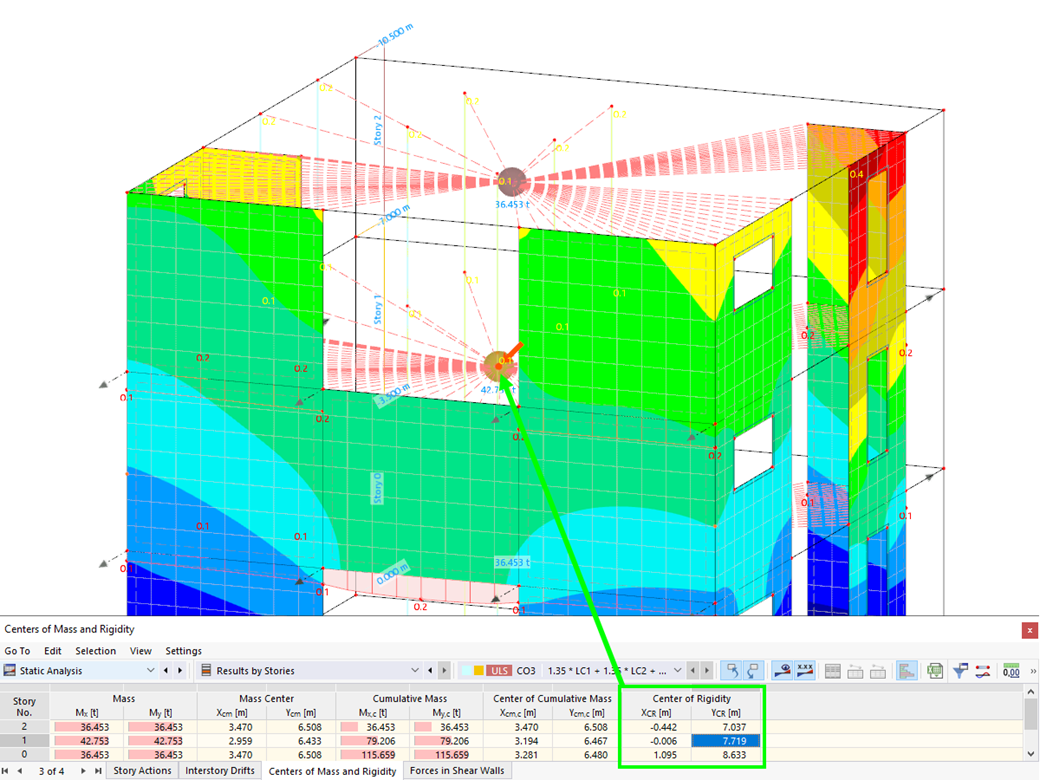

您是否激活了建筑模型模块？ 很好！ 用户可以通过表格和图形的方式查看刚度中心的位置。 例如用于动力分析。
