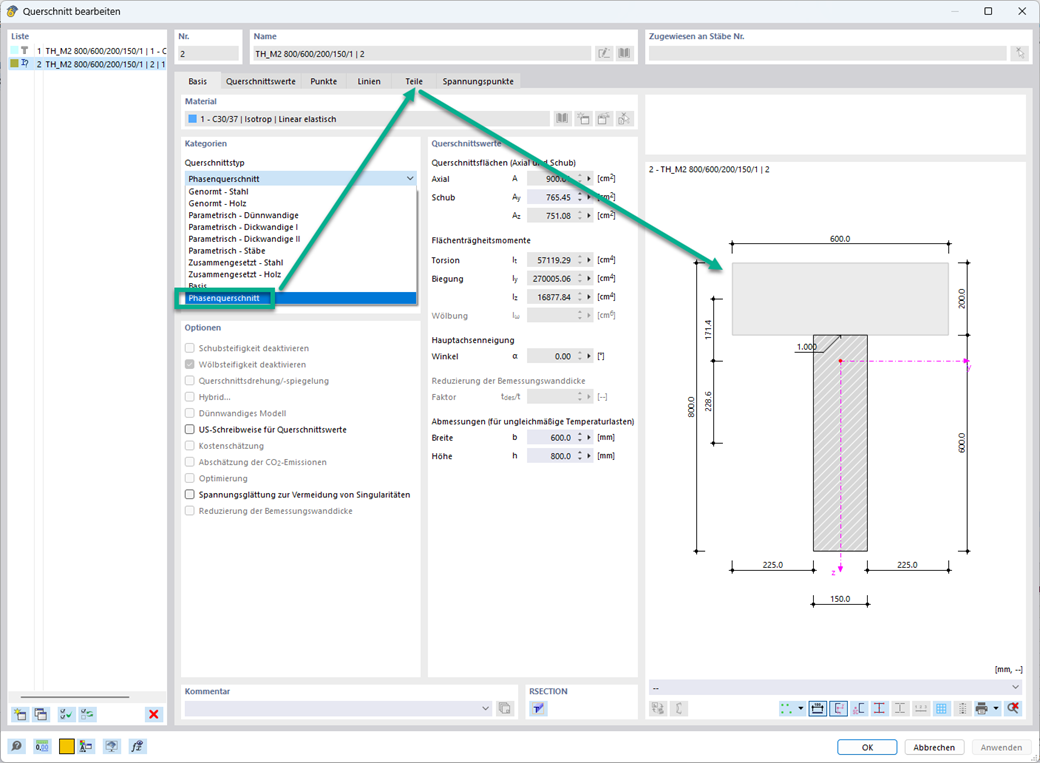

Secções de fase no módulo Análise das fases de construção (CSA)

O módulo Análise das fases de construção (CSA) permite o dimensionamento de estruturas de barras, superfícies e sólidos no RFEM 6, considerando as fases de construção específicas associadas ao processo de construção. Isto é importante porque os edifícios não são construídos de uma só vez, mas sim através da combinação gradual das partes estruturais individuais. As etapas individuais nas quais os elementos estruturais, assim como as cargas, são adicionados ao edifício, são designadas por fases de construção, enquanto o processo em si é designado por processo de construção.

Assim, o estado final da estrutura fica disponível após a conclusão do processo de construção; ou seja, todas as fases de construção. Para determinadas estruturas, a influência do processo de construção (ou seja, todas as fases de construção individuais) pode ser significativa e deve ser considerada para evitar erros no cálculo. Uma visão geral do módulo CSA é fornecida no artigo da base de dados de conhecimento intitulado "Consideração das fases de construção no RFEM 6" .

O cálculo de estruturas complexas utilizando software de análise de elementos finitos é geralmente realizado em todo o modelo. No entanto, a construção de tais estruturas é um processo realizado em várias etapas em que o estado final do edifício é alcançado através da combinação dos componentes individuais. Para evitar erros no cálculo de todos os modelos, deve ser considerada a influência do processo de construção. No RFEM 6, isto é possível através do módulo Análise das fases de construção (CSA).

Este artigo irá mostrar como modelar e dimensionar estruturas de cabos no RFEM 6 e no RSTAB 9.

Em comparação com o módulo adicional RF-STAGES (RFEM 5), o módulo Análise das fases de construção (CSA) inclui as seguintes novas funções para o RFEM 6:

• Consideração das fases de construção ao nível do RFEM
• Integração da análise das fases de construção na combinação no RFEM
• Elementos estruturais adicionais, tais como articulações de linha, são suportados
• Análise de processos de construção alternativos num modelo
• Reativação de elementos

• Definição simples das fases de construção no modelo RFEM, inclusive visualização
• Adicionar, remover, modificar e reativar elementos de barra, superfície e sólidos e respetivas propriedades (por exemplo, articulações de barra e de linha, graus de liberdade para apoios etc.)
• Combinações automáticas e manuais com combinações de cargas nas fases de construção individuais (por exemplo, para considerar cargas de montagem, gruas de montagem etc.)
• Consideração de efeitos não lineares, tais como rotura de tirante ou apoios não lineares
• Interação com outros módulos, tais como Comportamento de material não linear, Estabilidade da estrutura, Form-finding etc.
• Representação numérica e gráfica dos resultados das fases de construção individuais
• Relatório de impressão detalhado com documentação de todos os dados de estrutura e carregamento em cada fase de construção

Criou a estrutura completa no RFEM? Muito bem, agora pode atribuir os componentes individuais e os casos de carga às correspondentes fases de construção. Para cada fase, pode modificar as definições de articulações de barras e condições de apoio em nós, por exemplo.

Desta maneira, pode modelar alterações do sistema, como ocorrem, por exemplo, em sucessivos rejuntamentos de vigas de pontes ou assentamento de pilares. Em seguida, atribua os casos de carga criados no RFEM às fases de construção como cargas permanentes ou não permanentes.

Sabia que? A combinação permite sobrepor cargas permanentes e não permanentes em combinações de cargas. Desta maneira, pode determinar os esforços internos máximos de diferentes posições da grua ou de cargas de montagem temporárias disponíveis apenas numa fase de construção.
