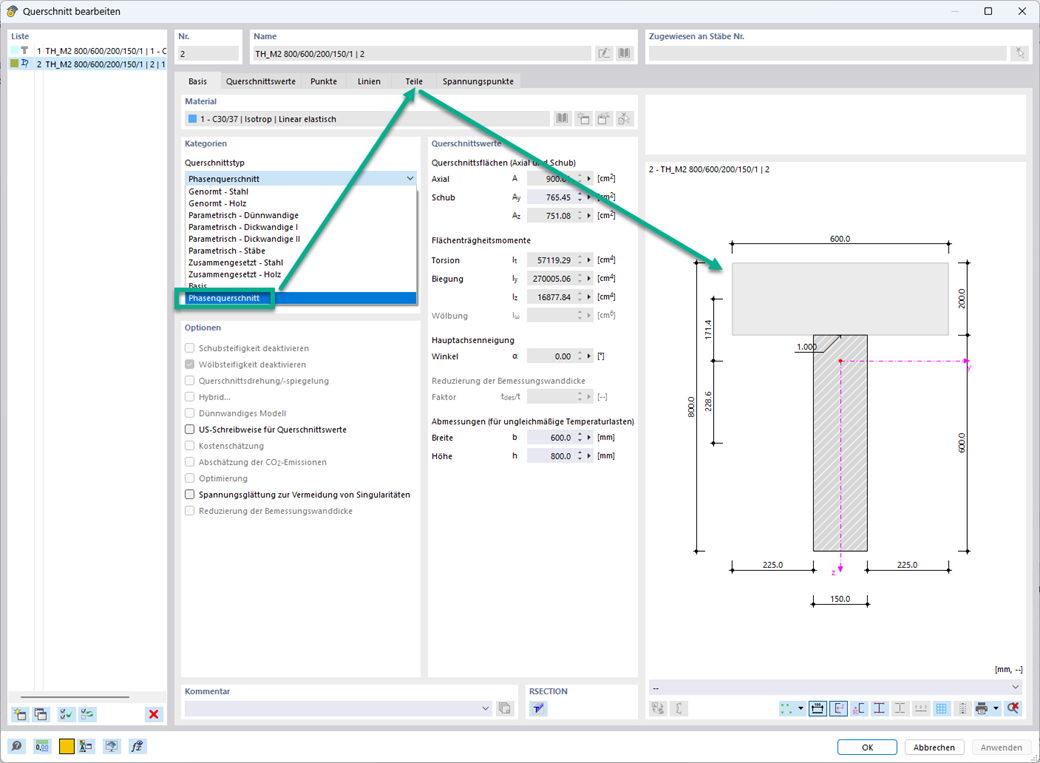

Secciones de fase en el complemento Análisis de fases de construcción (CSA)

El complemento Análisis de fases de construcción (CSA) permite el diseño de estructuras de barras, superficies y sólidos en RFEM 6 considerando las fases de construcción específicas asociadas con el proceso de construcción. Esto es importante ya que los edificios no se construyen de una vez, sino combinando gradualmente las partes estructurales individuales. Los pasos individuales en los que se agregan tanto los elementos estructurales como las cargas al edificio se llaman fases de construcción, mientras que el proceso en sí mismo se llama proceso de construcción.

Por lo tanto, el estado final de la estructura está disponible una vez finalizado el proceso de construcción; es decir, todas las fases de construcción. Para algunas estructuras, la influencia del proceso de construcción (es decir, todas las fases de construcción individuales) puede ser significativa y se debe considerar para evitar errores en el cálculo. Se ofrece una visión general del complemento Análisis de fases de construcción (CSA) en el artículo de la base de conocimientos titulado "Consideración de las fases de construcción en RFEM 6".

El cálculo de estructuras complejas por medio de un software de análisis de elementos finitos se realiza generalmente en todo el modelo. Sin embargo, la construcción de tales estructuras es un proceso que se lleva a cabo en múltiples etapas donde el estado final del edificio se logra combinando las partes estructurales separadas. Para evitar errores en el cálculo de los modelos generales, se debe considerar la influencia del proceso de construcción. En RFEM 6, esto es posible utilizando el complemento Análisis de etapas de construcción (CSA).

Este artículo le mostrará cómo modelar y diseñar estructuras de cables en RFEM 6 y RSTAB 9.

En comparación con el módulo adicional RF- STAGES (RFEM 5), se han agregado las siguientes características nuevas al Análisis de fases de construcción (CSA)]] para RFEM 6:

• Consideración de las fases de construcción a nivel de RFEM
• Integración del análisis de la fase de construcción en la combinatoria en RFEM
• Se admiten elementos estructurales adicionales, como articulaciones lineales
• Análisis de procesos constructivos alternativos en un modelo
• Reactivación de elementos

• Definición sencilla de las fases de construcción en la estructura de RFEM, incluyendo la visualización
• Agregar, quitar, modificar y reactivar elementos de barras, superficies y sólidos, así como sus propiedades (por ejemplo, articulaciones en barras y lineales, grados de libertad para apoyos, etc.)
• Combinatoria automática y manual con combinaciones de carga en las fases de construcción individuales (por ejemplo, para considerar cargas de montaje, grúas de montaje y otras cargas)
• Consideración de efectos no lineales como el fallo de la barra traccionada o apoyos no lineales
• Interacción con otros complementos, como por ejemplo Comportamiento no lineal del material, Estabilidad de la estructura, , etc.
• Muestra de los resultados numérica y gráficamente para las fases de construcción individuales
• Informe detallado con documentación de todos los datos estructurales y de carga para cada fase de construcción

¿Ha creado la estructura completa en RFEM? Muy bien, ahora puede asignar los componentes estructurales individuales y los casos de carga a las fases de construcción correspondientes. En cada fase de construcción, puede modificar las definiciones de liberación de barras y apoyos, por ejemplo.

Así, puede modelar modificaciones estructurales, como las que se producen cuando las vigas de un puente se inyectan sucesivamente o cuando se asientan los pilares. Luego, asigne los casos de carga creados en RFEM a las fases de construcción como cargas permanentes o no permanentes.

¿Sabía que La combinatoria le permite superponer las cargas permanentes y no permanentes en combinaciones de carga. De esta forma, es posible determinar los esfuerzos internos máximos de diferentes posiciones de una grúa o considerar las cargas de montaje temporales disponibles en una sola fase de construcción.
