RFEM 6 / RSTAB 9 | Torção com empenamento (7 GDL)

Este artigo técnico apresenta algumas noções básicas sobre a utilização do módulo Torção com empenamento (7 GDL). O módulo está totalmente integrado no programa principal e permite considerar o empenamento da secção ao calcular elementos de barras. Em combinação com os módulos Análise de estabilidade e Dimensionamento de aço, é possível realizar a verificação da encurvadura por flexão-torção com esforços internos de acordo com a análise de segunda ordem, tendo em consideração as imperfeições.

Este artigo irá mostrar como modelar e dimensionar estruturas de cabos no RFEM 6 e no RSTAB 9.

Este artigo mostra e explica a influência da rigidez à flexão de cabos sobre os esforços internos. Este artigo também dá dicas sobre como reduzir esta influência.

• Consideração de sete direções de deformação locais (u_x, u_y, u_z, φ_x, φ_y, φ_z, ω) ou oito esforços internos (N, V_u, V_v, M_t,pri, M_t,sec, M_u, M_v, M_ω) no cálculo de elementos de barra
• Utilizável em combinação com uma análise estrutural de acordo com a análise geométrica linear, análise de segunda ordem e análise de grandes deformações (também podem ser consideradas imperfeições)

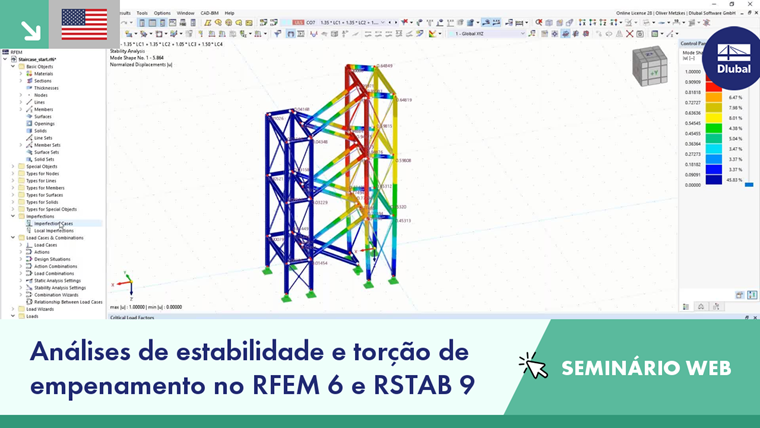

• Em combinação com o módulo de análise de estabilidade, permite determinar os fatores de carga críticos e as formas próprias de problemas de estabilidade, tais como encurvadura por torção e encurvadura por flexão-torção
• Consideração de chapas de extremidade e reforços transversais como molas de empenamento ao calcular as secções em I com determinação automática e representação gráfica da rigidez da mola de empenamento
• Representação gráfica do empenamento da secção das barras na deformação
• Integração total com o RFEM e o RSTAB

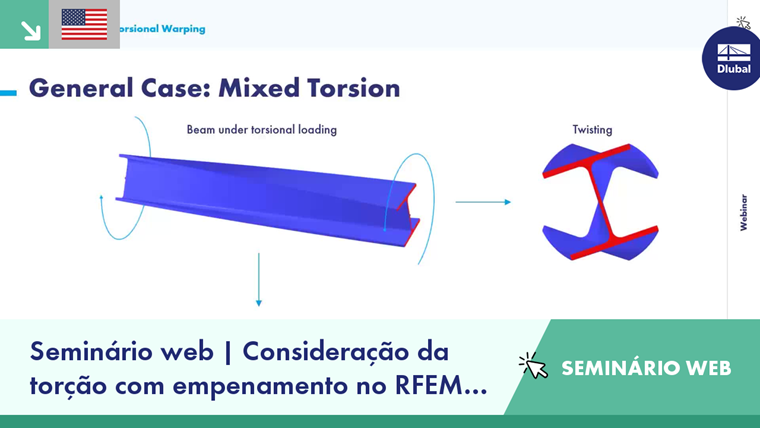

O cálculo da torção com empenamento é realizado em todo o sistema. Tenha em consideração o sétimo grau de liberdade adicional para o cálculo da barra. As rigidezes dos elementos estruturais ligados são automaticamente consideradas. Isto significa que não é necessário definir rigidezes de mola equivalentes ou condições de apoio para um sistema separado.

Pode depois utilizar os esforços internos do cálculo que tem torção com empenamento nos módulos para o dimensionamento. Considere o bimomento de empenamento e o momento de torção secundário dependendo do material e da norma selecionada. Uma aplicação típica é a análise de estabilidade de acordo com a teoria de segunda ordem com imperfeições em estruturas de aço.

Sabia que? A aplicação não está limitada apenas a secções de aço de parede fina. Isto permite, por exemplo, o cálculo do momento derrubante ideal de vigas com secções de madeira maciça.

• Pode ativar ou desativar a utilização do torção com empenamento no separador Módulos dos dados gerais do modelo'.
• Após a ativação, a interface de utilizador no RFEM é alargada com novas entradas no navegador, nas tabelas e nas caixas de diálogo.
