A caixa de diálogo do apoio de barra também corresponde à caixa de diálogo do cálculo com 6 graus de liberdade quando utiliza o módulo Torção com empenamento (7 GDL). A introdução de apoios de barra é descrita no capítulo {%>
Ativação de rigidezes fictícias para análises estáticas, de estabilidade e modal
As rigidezes teóricas do painel de corte da barra e da restrição rotacional da barra não têm efeito na análise estática, de estabilidade e modal por defeito. Para isso, pode ativar a rigidez fictícia com a {%>

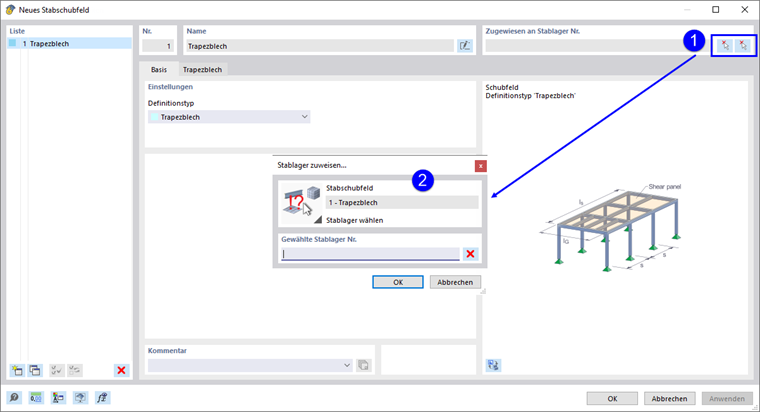

Atribuição a barra ou conjunto de barras
Atribuir um painel de corte de barra ou uma restrição à rotação de barra a um {%}#/pt/download-e-informacao/documentos/manuais-online/rfem-6/000053 apoio de barra]] para considerar a sua rigidez no cálculo com 7 graus de liberdade I'não consigo. Para fazer isso, selecione primeiro a rigidez fictícia 'Painel de corte em y', 'Painel de corte em z' ou 'Restrição à rotação em torno de x'.
No separador "Painel de corte – y" ou "Painel de corte – z", pode atribuir o painel de corte que pretende. A restrição à rotação da barra é selecionada da mesma maneira no separador 'Restrição à rotação'.
Também pode adicionar o painel de corte de barra ou a restrição de rotação de barra a um {%>
editar. No entanto, o objeto deste tipo já tem de estar atribuído ao {%>
Os {%>a as barras ou os conjuntos de barras sobreordenados. Atribuir o {%>
Definição de rigidezes teóricas
Os painéis de corte de barra e as restrições de rotação da barra podem ser introduzidos por objectos separados que são atribuídos ao apoio de barra. Pode encontrar uma descrição detalhada nos seguintes capítulos:
- {%>
- {%>
Posição do apoio de barra na secção
Pode definir a posição de um apoio de barra na secção no separador 'Excentricidade' da tabela {%>
Nove caixas de selecção na "Referência" simbolizam posições distintas na secção. O ponto no meio representa o centro de gravidade e os oito pontos de borda representam as interseções dos eixos da barra y e z com as linhas de borda de um retângulo circunscrito à secção.
Além das nove caixas de selecção, também pode utilizar o centro de gravidade e o centro de corte como ponto de referência.
Pode definir o "desvio" manualmente nas caixas de texto abaixo. As distâncias são baseadas na posição do ponto de referência e referem-se aos eixos locais da barra y e z.
