As restrições à rotação de barras permitem determinar a restrição à torção sobre o eixo longitudinal da barra ou do conjunto de barras utilizando componentes como, por exemplo, chapas perfiladas ou madres. Para considerar a rigidez fictícia de uma restrição à rotação de barra, pode atribuí-la a um {%>

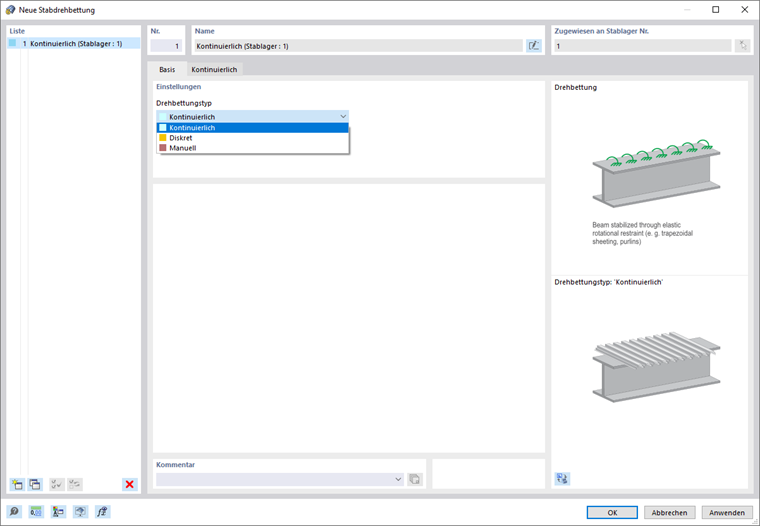

Tipo de restrição à rotação
Na lista, pode selecionar vários tipos de restrições rotacionais:
- {%7#Contínuo]]
- Manualmente
Contínuo
A seguinte informação é necessária para determinar a rigidez do painel de corte da chapa perfilada e a deformação da ligação:
- Nome do material de chapa perfilada
- Nome da chapa perfilada
- Rigidez da mola C100
- Carga introduzida do revestimento na viga
- Efeito de continuidade
- Espaçamento das vigas
- Deformação de secção CD,B
Pode seleccionar o material da chapa perfilada a partir da biblioteca através do clique no
botão (ver a imagem {%>
A chapa perfilada pode ser selecionada na biblioteca através do comando
botão (ver a imagem {%>

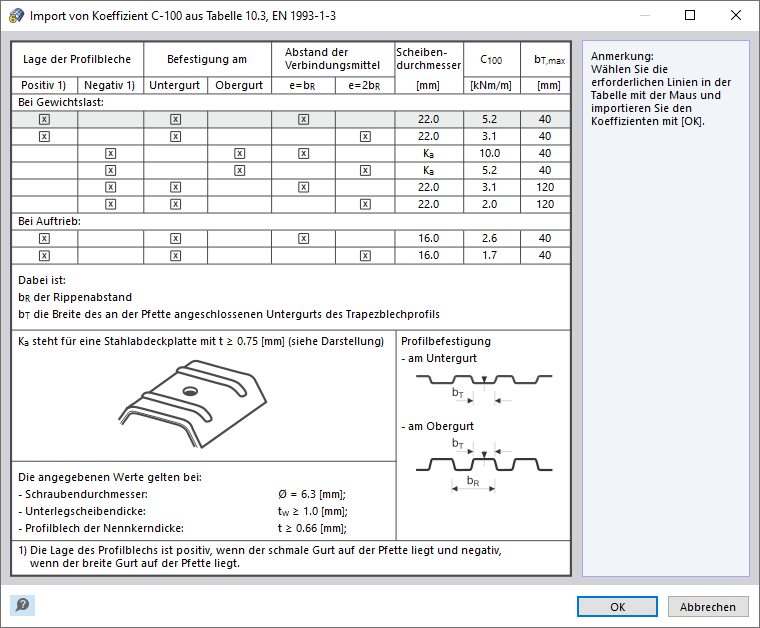

A rigidez à rotação da ligação entre o revestimento e a madre CD,A é determinada de acordo com a EN 1993-1-3. Pode transferir a rigidez de mola de rotação C100 da Tabela 10.3 da EN 1993-1-3 através do comando
botão (ver a imagem {%>
Além disso, é necessário definir a carga A, que atua entre o revestimento e a madre.

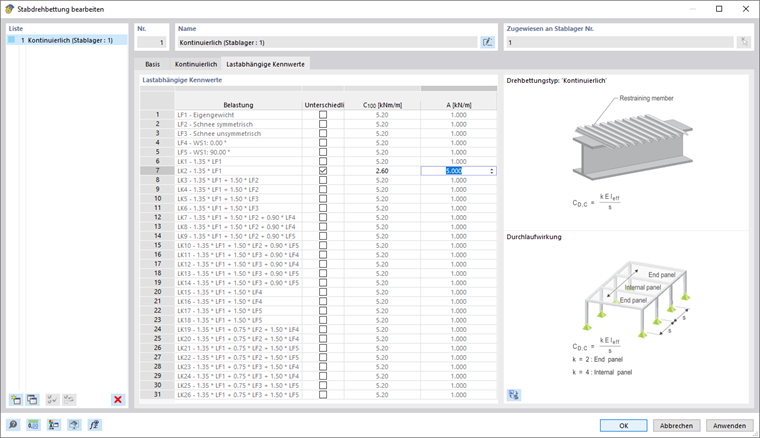

A rigidez da mola CD,A assim como a Carga A são atribuídas a todas as combinações de carga ou de resultados. Ative a caixa de seleção "Depender diferente do carregamento" para as atribuir por caso de carga. Em seguida, pode efetuar a atribuição no separador Propriedades dependentes da carga (ver imagem Separador "Propriedades dependentes da carga").
O efeito de continuidade tem um impacto no coeficiente k da restrição rotacional a partir da deformação da secção da chapa perfilada CD,C. Para o vão exterior é k = 2 e para o vão interior é k = 4.
Pode introduzir o espaçamento das vigas manualmente. Como alternativa, também pode ser definido graficamente através da função "Medir" com o botão
editar. Por fim, pode selecionar dois pontos de ajuste na janela de trabalho para adotar a distância entre eles.
Ative a caixa de seleção "Deformação da secção CD,B" se pretende considerar a rigidez à rotação devido à deformação da secção da viga. O componente de deformação da secção apenas pode ser calculado para barras constantes em I mas não para barras de secção variável ou secções que não sejam em I.

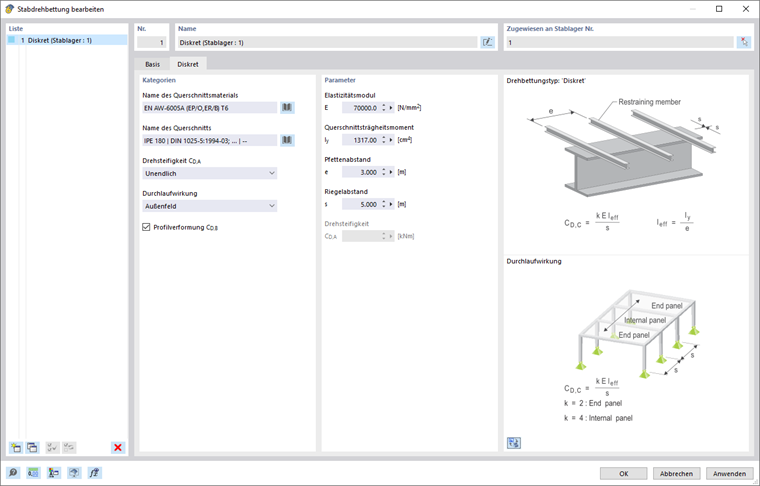

Discreto
Para determinar o componente de rigidez a partir de apoios individuais, por exemplo, madres, as seguintes especificações
são necessários:
- Nome do material da secção
- Nome da secção
- Rigidez à rotação CD,A
- Efeito de continuidade
- Deformação de secção CD,B
- Espaçamento entre madres
- Espaçamento das vigas
O material pode ser selecionado na biblioteca através do clique no
botão (ver a imagem {%>
Pode seleccionar a secção a partir da biblioteca através do clique no
editar. Após a seleção da secção, o momento de inércia é transferido automaticamente. No entanto, também pode ser alterado.
Pode aplicar a rigidez da ligação CD,A como um valor infinito ou defini-lo manualmente. Para a definição manual, é necessário introduzir diretamente a rigidez à rotação CD,A na secção "Parâmetros".
O efeito de continuidade tem um impacto no coeficiente k da restrição de rotação CD,C. Para o vão exterior é k = 2 e para o vão interior é k = 4.
Ative a caixa de seleção "Deformação da secção CD,B" se pretende considerar a rigidez à rotação devido à deformação da secção da madre. O componente de deformação da secção apenas pode ser calculado para madres com secções em I, mas não para madres com secções que não sejam em I.
O espaçamento das madres e da viga pode ser especificado manualmente. Como alternativa, também pode ser definido graficamente através da função "Medir" com o botão
editar. Por fim, pode selecionar dois pontos de ajuste na janela de trabalho para adotar a distância entre eles.

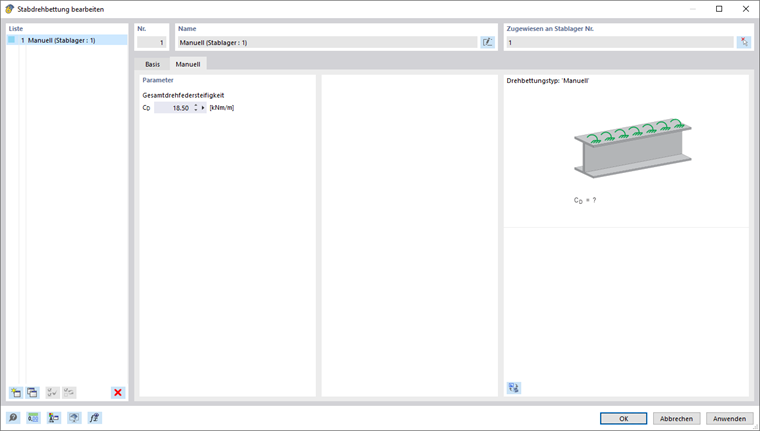

Manualmente
Também é possível especificar manualmente a rigidez da mola de rotação CD.
